| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

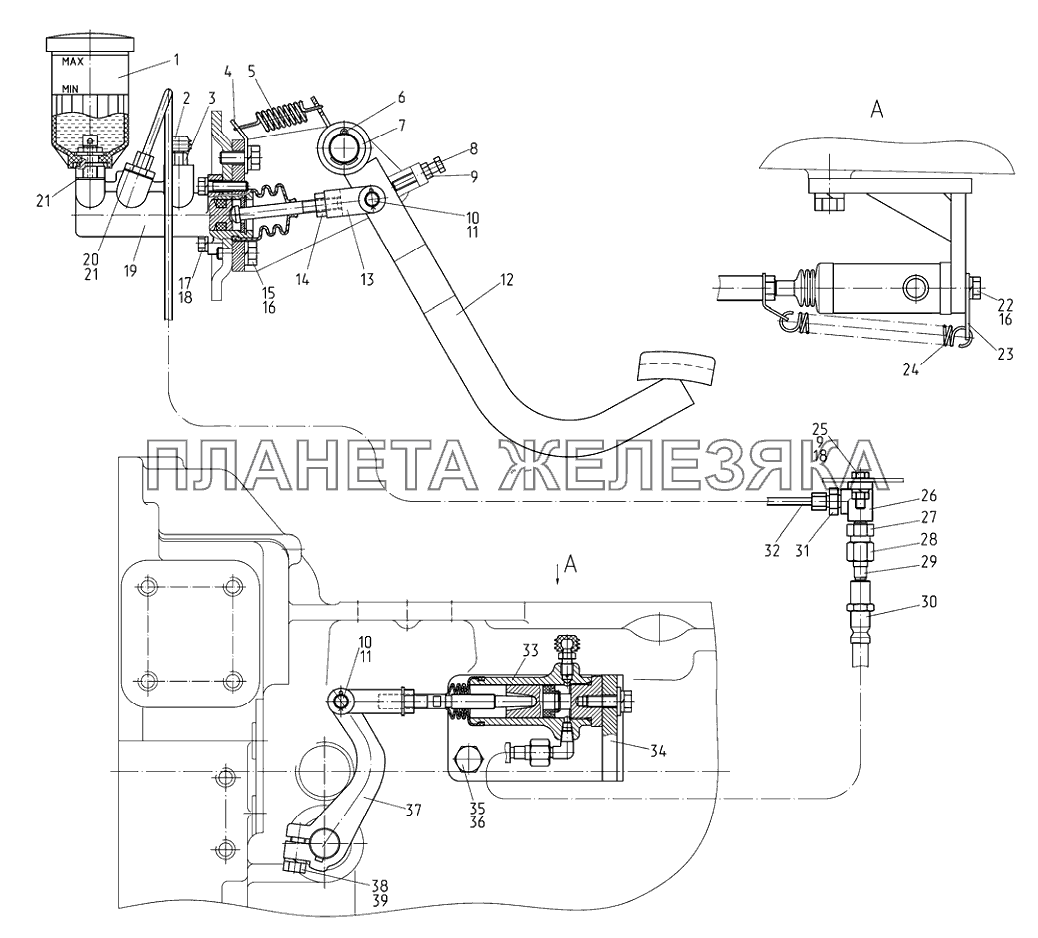

| 822-1602010 |
Управление сцеплением Подробнее |
|
||
| 1 | 822-1602120 |
Бачок Подробнее |
|
|
| 2 | 142-1602377 |
Колпачок Подробнее |
|
|
| 3 | 1522-1602371 |
Клапан перепускной Подробнее |
|
|
| 4 | 80-1602116 |
Ушко Подробнее |
|
|
| 5 | 70-4616033зам |
Пружина Подробнее |
|
|
| 6 | 4х36.019 |
Шплинт Подробнее |
|
|
| 7 | 50-3406037 |
Шайба упорная Подробнее |
|
|
| 8 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 9 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 10 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 11 | Палец12х32 |
Палец Подробнее |
|
|
| 12 | 822-1602020 |
Педаль Подробнее |
|
|
| 13 | 822-3502203 |
Вилка Подробнее |
|
|
| 14 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 15 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 16 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 17 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 18 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 19 | S73067386 |
Цилиндр «CARLISLE» Подробнее |
|
|
| 20 | 822-3503083 |
Штуцер Подробнее |
|
|
 |
21 | Д18-055-А |
Шайба Подробнее |
|
| 22 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 23 | 923-1602116 |
Ушко Подробнее |
|
|
| 24 | 70-4803019 |
Пружина Подробнее |
|
|
| 25 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 26 | 80В-1602106-Б |
Угольник Подробнее |
|
|
| 27 | 822-3503155 |
Штуцер Подробнее |
|
|
| 28 | Д80-4607212 |
Гайка Подробнее |
|
|
| 29 | 923-3503221 |
Ниппель Подробнее |
|
|
| 30 | 2022-1602200-01 |
Рукав гибкий сцепления Подробнее |
|
|
| 31 | 822-3503701 |
Штуцер Подробнее |
|
|
| 32 | 922-1602180 |
Маслопровод Подробнее |
|
|
| 33 | 822-1602550-Б |
Цилиндр рабочий Подробнее |
|
|
| 34 | 921-1602060 |
Кронштейн Подробнее |
|
|
| 35 | М16-6gх32.88.35.019 |
Болт Подробнее |
|
|
| 36 | Шайба16.ОТ |
Шайба Подробнее |
|
|
 |
37 | 80-1601219-Б |
Рычаг Подробнее |
|
| 38 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 39 | Шайба12.ОТ |
Шайба Подробнее |
|
