| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

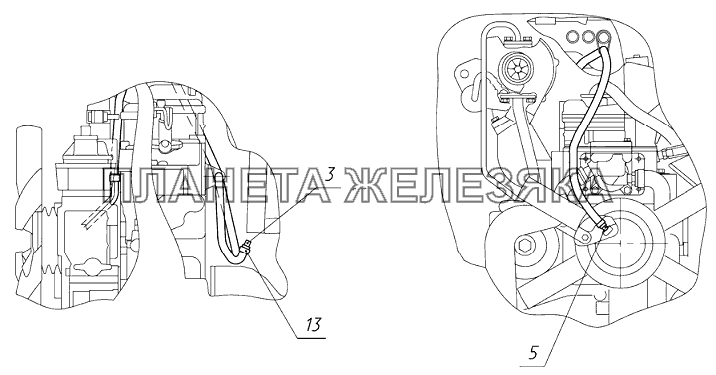

| 822-8101020 |
Трасса шлангов отопителя Подробнее |
|
||
| 822-8101020-01 |
Трасса шлангов отопителя Подробнее |
|
||
| 1 | 80-8100050 |
Кран Подробнее |
|
|
| 2 | 822-8101021 |
Шланг Подробнее |
|
|
| 3 | 70-6702306 |
Втулка Подробнее |
|
|
| 4 | 80-3723045-01 |
Манжета Подробнее |
|
|
 |
5 | 80-8100023 |
Штуцер Подробнее |
|
| 6 | 80-8102015-09 |
Шланг Подробнее |
|
|
| 7 | 923-3723012 |
Хомутик Подробнее |
|
|
| 10 | М10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 11 | С.10.01.019 |
Шайба Подробнее |
|
|
| 12 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 13 | TORRO16-25,9-C6W |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 13 | TORRO16-27,971 |
Хомут с червячной резьбой 16-27 Подробнее |
|
