| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

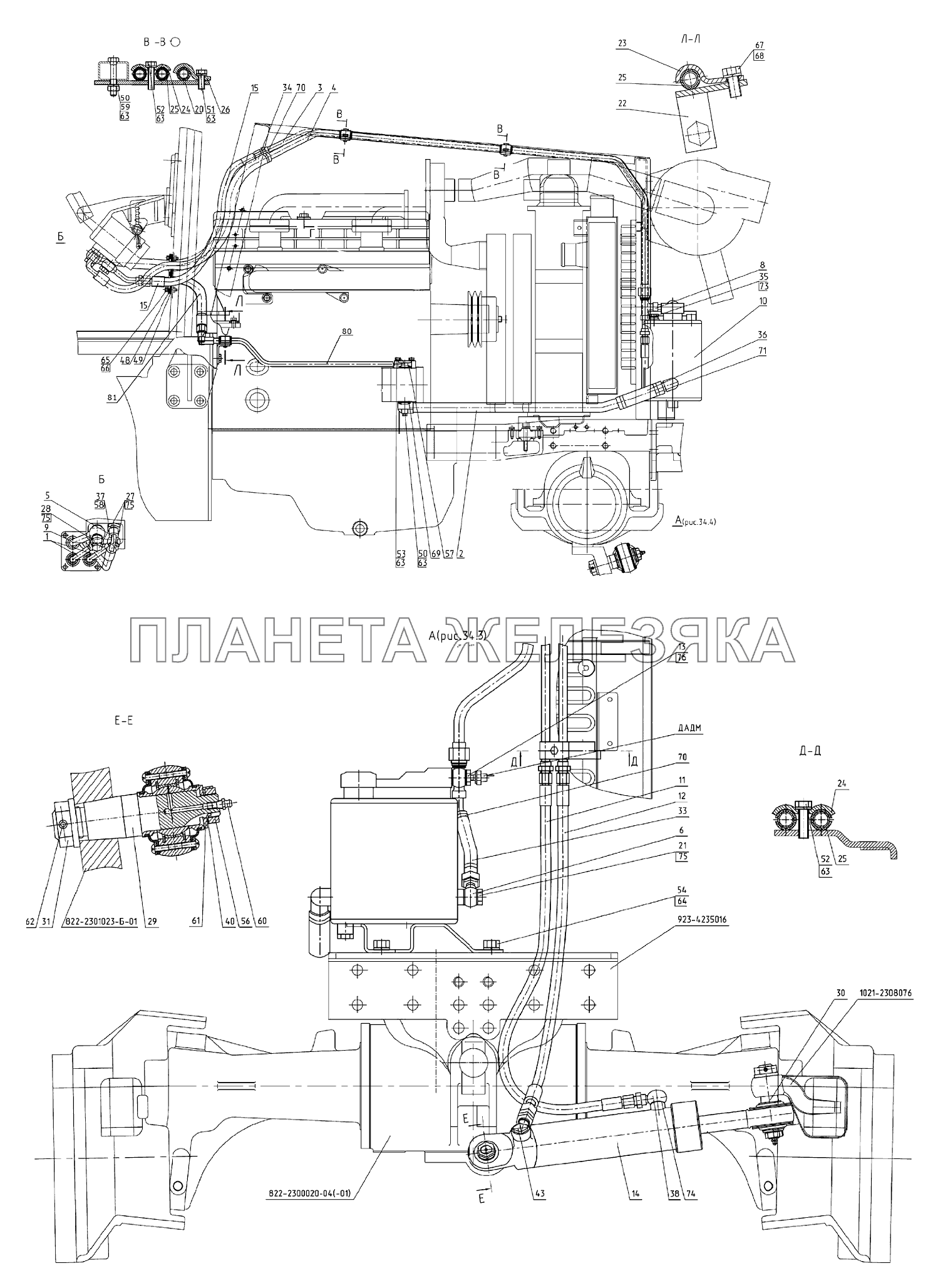

| 923.5-3400010-01 |
Управление рулевое Подробнее |
|
||
| 1 | 922-3407070 |
Маслопровод Подробнее |
|
|
| 2 | 1025-3407030-А |
Маслопровод Подробнее |
|
|
| 3 | 1025-3407040 |
Маслопровод Подробнее |
|
|
| 4 | 1025-3407060 |
Маслопровод Подробнее |
|
|
| 5 | 680-4607140-11 |
Рукав высокого давления Подробнее |
|
|
| 6 | 822-3407090 |
Клапан Подробнее |
|
|
| 8 | 923-3407050 |
Тройник Подробнее |
|
|
| 9 | 923-3407080-01 |
Маслопровод Подробнее |
|
|
| 10 | 923-3407100-01 |
Бак Подробнее |
|
|
| 11 | 952-3407100-02 |
Рукав высокого давления Подробнее |
|
|
| 12 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
| 13 | 1221-3407140-А-01 |
Клапан Подробнее |
|
|
| 14 | Ц63-3405115-А-02 |
Гидроцилиндр в сборе Подробнее |
|
|
| 15 | Н.036.83.040 |
Рукав высокого давления Подробнее |
|
|
| 20 | 921-3407016 |
Кронштейн Подробнее |
|
|
| 21 | 40-4607032 |
Болт Подробнее |
|
|
| 22 | 85-3407102 |
Кронштейн Подробнее |
|
|
| 23 | 50-4607041 |
Кронштейн Подробнее |
|
|
 |
24 | 70-3407146 |
Планка Подробнее |
|
| 25 | 70-3506027 |
Втулка Подробнее |
|
|
| 26 | 70-3407163-01 |
Планка Подробнее |
|
|
| 27 | 85-3407105 |
Болт Подробнее |
|
|
| 28 | 85-3407105-03 |
Болт Подробнее |
|
|
 |
29 | 102-3405111 |
Палец Подробнее |
|
| 30 | 102-3405112-01 |
Палец Подробнее |
|
|
| 31 | 102-3405113 |
Гайка Подробнее |
|
|
| 33 | 600-3407083 |
Шланг Подробнее |
|
|
| 34 | 952-3407014-05 |
Шланг Подробнее |
|
|
| 35 | 1221-1802091 |
Пробка резьбовая Подробнее |
|
|
| 36 | 1221-3407012-03 |
Шланг Подробнее |
|
|
| 37 | 1522-3407016 |
Штуцер Подробнее |
|
|
| 38 | 2022-3407202-А |
Угольник поворотный Подробнее |
|
|
| 40 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 43 | Ф80-3407301 |
Болт Подробнее |
|
|
| 48 | 1522-3407011 |
Крышка Подробнее |
|
|
| 49 | 2522-6703034 |
Прокладка Подробнее |
|
|
| 50 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 51 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 52 | М8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 53 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 54 | М16-6gх32.88.35.019 |
Болт Подробнее |
|
|
| 56 | М20х1,5-6Н.04.019 |
Гайка Подробнее |
|
|
| 57 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 58 | 025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 59 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 60 | 1.1.Ц9.хр |
Масленка Подробнее |
|
|
| 61 | С20.01.019 |
Шайба Подробнее |
|
|
| 62 | 4х36.019 |
Шплинт Подробнее |
|
|
| 63 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 64 | Шайба16.ОТ |
Шайба Подробнее |
|
|
| 65 | Шайба6Т |
Шайба Подробнее |
|
|
| 66 | М6-6gх25.88.35.019 |
Болт ГОСТ 7798-70 Подробнее |
|
|
| 67 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 68 | М10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 69 | 020-024-25-2-2 |
Кольцо Подробнее |
|
|
| 70 | TORRO16-25,9-C6W |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 70 | TORRO16-27,971 |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 71 | TORRO25-40,9-C6W |
Хомут Подробнее |
|
|
| 71 | TORRO25-40,971 |
Хомут с червячной резьбой 25-40 Подробнее |
|
|
| 73 | РМ14 |
Шайба Подробнее |
|
|
| 74 | РМ3,8 |
Шайба Подробнее |
|
|
| 75 | РМ1,2 |
Шайба Подробнее |
|
|
| 76 | РМ24 |
Шайба Подробнее |
|
|
| 80 | 1025.5-3407020 |
Маслопровод Подробнее |
|
|
| 81 | Н.036.83.160 |
Рукав высокого давления Ф12 Подробнее |
|
