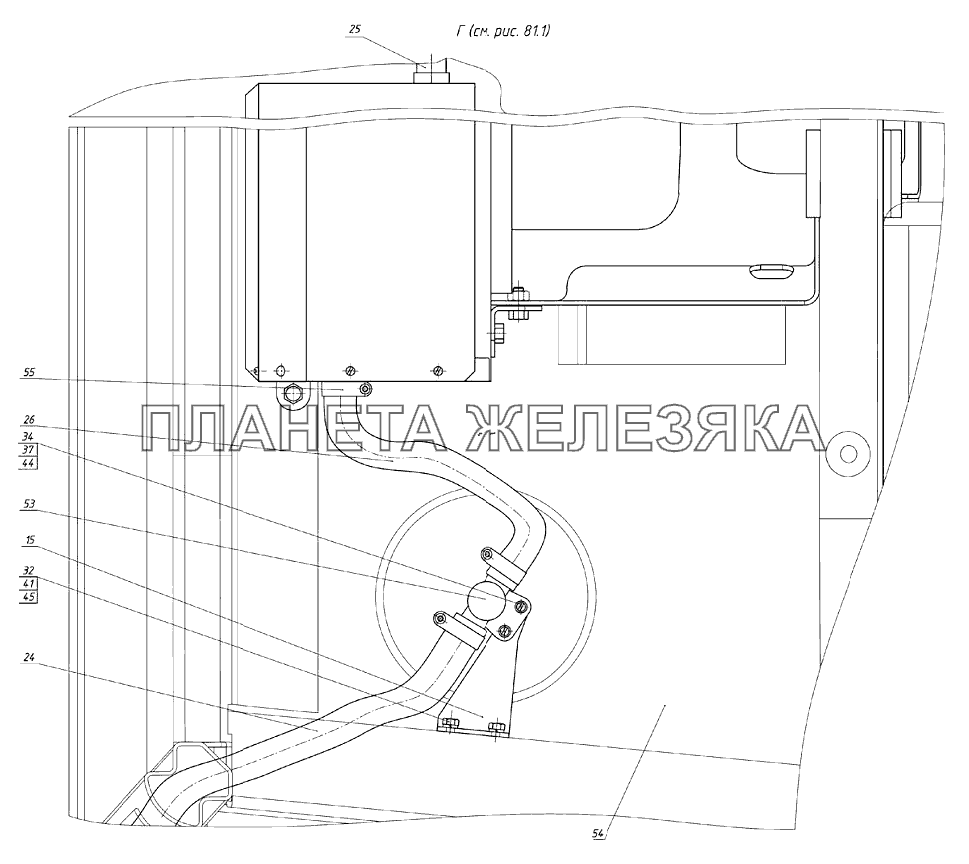

| ← Установка отопителя 921-8100005 | Установка вентилятора 921-8100005-01 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 921-8100005 |
Установка отопителя Подробнее |
|
||
| 1 | 921-8101700 |
Отопитель Подробнее |
|
|
| 3 | 80-3805065 |
Винт Подробнее |
|
|
| 4 | 80-8104070 |
Фильтр Подробнее |
|
|
| 5 | 822-8101020 |
Трасса шлангов отопителя Подробнее |
|
|
| 7 | 822-8104070 |
Кронштейн Подробнее |
|
|
| 8 | 822-8104080-Б |
Крышка левая Подробнее |
|
|
| 9 | 822-8104080-Б-01 |
Крышка правая Подробнее |
|
|
| 11 | 822-8204030 |
Козырек Подробнее |
|
|
| 14 | 921-8101702 |
Лента Подробнее |
|
|
| 15 | 921-8101704 |
Кронштейн Подробнее |
|
|
| 16 | 921-8101706 |
Уплотнитель Подробнее |
|
|
| 17 | 921-8101706-01 |
Уплотнитель Подробнее |
|
|
| 18 | 921-8101706-02 |
Уплотнитель Подробнее |
|
|
| 19 | 70-6702054 |
Упор Подробнее |
|
|
| 20 | 70-6702111 |
Угольник Подробнее |
|
|
| 21 | 80-8100011-Б |
Крышка Подробнее |
|
|
| 22 | 80-8100012 |
Заслонка Подробнее |
|
|
| 23 | 822-8101013-02 |
Уплотнитель Подробнее |
|
|
| 24 | 822-8101021-03 |
Шланг Подробнее |
|
|
| 25 | 80-8101015 |
Шланг Подробнее |
|
|
| 26 | 921-8101707 |
Шланг Подробнее |
|
|
| 27 | А30.04.017 |
Колпачок Подробнее |
|
|
| 28 | А30.04.017-01 |
Колпачок Подробнее |
|
|
| 29 | М6-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 30 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 31 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 32 | М6-6gх16.88.35.019 |
Болт Подробнее |
|
|
| 33 | М6-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 34 | В.М5-6gх16.58.019 |
Винт Подробнее |
|
|
| 35 | В.М6-6gх16.58.019 |
Винт Подробнее |
|
|
| 37 | М5-6Н.6.019 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 38 | М6-6Н.6.019 |
Гайка Подробнее |
|
|
| 40 | С5.01.019 |
Шайба Подробнее |
|
|
| 41 | С6.01.019 |
Шайба Подробнее |
|
|
| 42 | С8.01.019 |
Шайба Подробнее |
|
|
| 43 | С.8.01.019 |
Шайба Подробнее |
|
|
| 44 | Шайба5Т |
Шайба Подробнее |
|
|
| 45 | Шайба6Т |
Шайба Подробнее |
|
|
| 46 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 50 | ЭВИ12-302 |
Вентилятор Подробнее |
|
|
| 51 | 063064,ОА |
Дефлектор Подробнее |
|
|
| 52 | 921-8101730 |
Кожух Подробнее |
|
|
| 52 | 921-8101730-А |
Кожух Подробнее |
|
|
| 53 | ПО11 |
Кран Подробнее |
|
|
| 54 | 822-8100100-А1,Ж |
Панель Подробнее |
|
|
| 54 | 822-8100100-Б1 |
Панель Подробнее |
|
|
| 55 | TORRO16-25,9-C6W |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 55 | TORRO16-27,971 |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 59 | АбрисЛТ20х2 |
Герметик Подробнее |
|
|
| 60 | ВикарЛТ50х2 |
Герметик Подробнее |
|
