| ← Корпус сцепления (шестерня коронная) | Бачок → |

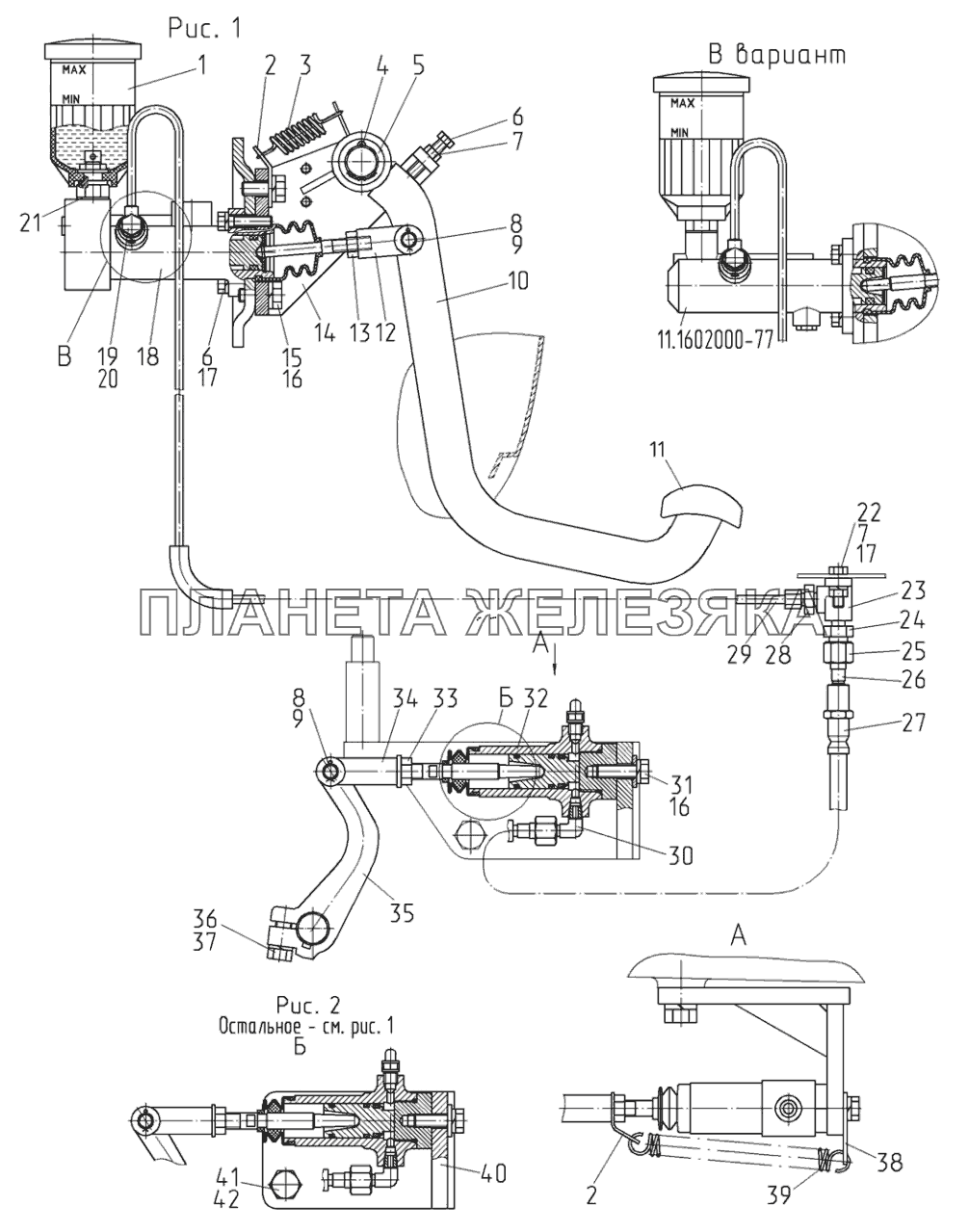

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 923-1602010-А |
Управление сцеплением Подробнее |
|
||
| 923-1602010-А-01 |
Управление сцеплением Подробнее |
|
||
| 1 | 822-1602120 |
Бачок Подробнее |
|
|
| 2 | 80-1602116 |
Ушко Подробнее |
|
|
| 3 | 70-4616033зам |
Пружина Подробнее |
|
|
| 4 | 4х36.019 |
Шплинт Подробнее |
|
|
| 5 | 50-3406037 |
Шайба упорная Подробнее |
|
|
| 6 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 7 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 8 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 9 | 12х32 |
Палец Подробнее |
|
|
| 10 | 1522-1602020-Б |
Педаль Подробнее |
|
|
 |
11 | А13.33.002 |
Чехол Подробнее |
|
| 12 | 822-3502203 |
Вилка Подробнее |
|
|
| 13 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 14 | 1522-1602030-Б |
Кронштейн Подробнее |
|
|
| 15 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 16 | 10.ОТ |
Шайба Подробнее |
|
|
| 17 | 8Т |
Шайба Подробнее |
|
|
| 18 | 11.1602000-77 |
Цилиндр главный привода сцепления Подробнее |
|
|
| 18 | C2602 |
Цилиндр главный привода сцепления Подробнее |
|
|
 |
19 | 36-1104787 |
Болт Подробнее |
|
| 20 | 36-1104788 |
Прокладка Подробнее |
|
|
 |
21 | Д18-055-А |
Шайба Подробнее |
|
| 22 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 23 | 80В-1602106-Б |
Угольник Подробнее |
|
|
| 24 | 822-3503155 |
Штуцер Подробнее |
|
|
| 25 | Д80-4607212 |
Гайка Подробнее |
|
|
| 26 | 923-3503221 |
Ниппель Подробнее |
|
|
| 27 | 2022-1602200 |
Рукав гибкий сцепления, тип 11 Подробнее |
|
|
| 27 | S7979540 |
Шланг гидравлического привода сцепления Подробнее |
|
|
| 28 | 822-3503701 |
Штуцер Подробнее |
|
|
| 29 | 2522-1602595-Б1 |
Трубопровод Подробнее |
|
|
| 30 | 822-3503037 |
Угольник ввертной Подробнее |
|
|
| 31 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 32 | Р2603 |
Цилиндр рабочий привода сцепления Подробнее |
|
|
| 33 | М12х1,25-6Н.04.019 |
Гайка Подробнее |
|
|
 |
34 | 50-3502203 |
Вилка Подробнее |
|
 |
35 | 80-1601219-Б |
Рычаг Подробнее |
|
| 36 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 37 | 12.ОТ |
Шайба Подробнее |
|
|
| 38 | 923-1602116 |
Ушко Подробнее |
|
|
| 39 | 70-4803019 |
Пружина Подробнее |
|
|
| 40 | 921-1602060 |
Кронштейн Подробнее |
|
|
| 41 | М16-6gх32.88.35.019 |
Болт Подробнее |
|
|
| 42 | 16.ОТ |
Шайба Подробнее |
|
