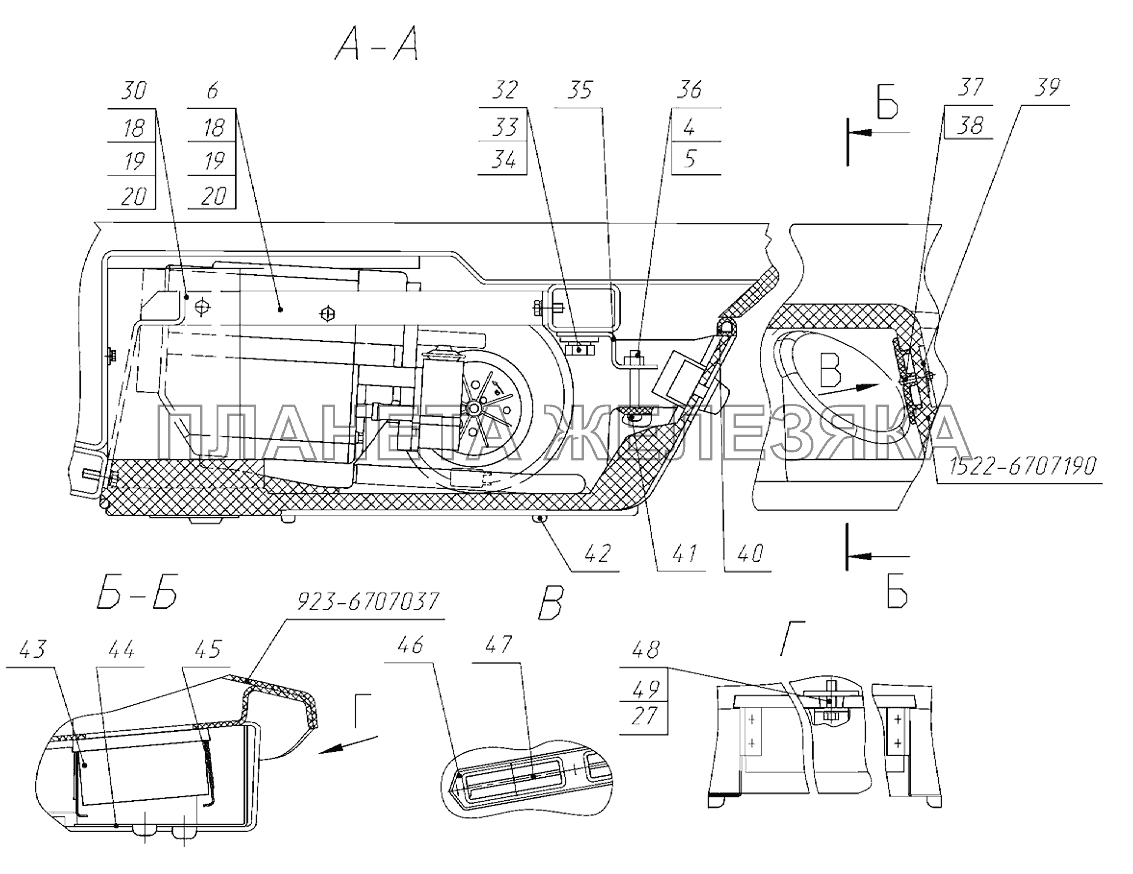

| ← Установка отопителя-охладителя | Трасса шлангов отопителя 822-8101020 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 90010GN |
Шланг N10 Подробнее |
|
|
| 2 | 90006GN |
Шланг № 6 90006GN Подробнее |
|
|
| 3 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 4 | С8.01.019 |
Шайба Подробнее |
|
|
| 5 | 8Т |
Шайба Подробнее |
|
|
| 6 | 3022-8101020 |
Кронштейн Подробнее |
|
|
| 7 | 70110FG027 |
Фитинг Подробнее |
|
|
| 8 | 70110FG014 |
Фитинг Подробнее |
|
|
| 9 | U003CF041E |
Климатический блок Подробнее |
|
|
| 10 | 3022-8101020-01 |
Кронштейн Подробнее |
|
|
| 11 | 20-32/9-С6W |
Хомут с червячной резьбой Подробнее |
|
|
| 12 | 2022.5-8101001 |
Шланг Подробнее |
|
|
| 13 | ПО11 |
Кран Подробнее |
|
|
| 14 | В.М5-6gх16.58.019 |
Винт Подробнее |
|
|
| 15 | М5-6Н.6.019 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 16 | 5Т |
Шайба Подробнее |
|
|
| 17 | 1522-8101034 |
Кронштейн Подробнее |
|
|
| 18 | М6-6gх25.88.35.019 |
Болт ГОСТ 7798-70 Подробнее |
|
|
| 19 | С6.01.019 |
Шайба Подробнее |
|
|
| 20 | 6Т |
Шайба Подробнее |
|
|
| 21 | 1522-8101012-04 |
Шланг Подробнее |
|
|
| 23 | 3022-8101012-02 |
Трубка Подробнее |
|
|
| 24 | 1522-8104100 |
Дефлектор Подробнее |
|
|
| 25 | 0682164 |
Выключатель вентилятора Подробнее |
|
|
| 26 | 067060/1 |
Табличка темп./скорость Подробнее |
|
|
| 27 | 068407/0 |
Ручка элемента управления Подробнее |
|
|
| 28 | 068011/1 |
Термостат Подробнее |
|
|
| 29 | Трубка |
Трубка Подробнее |
|
|
| 30 | 1522-8101110-Б |
Стенка Подробнее |
|
|
| 30 | 3022-8101017 |
Стенка Подробнее |
|
|
| 31 | 1522П-8101110 |
Панель Подробнее |
|
|
| 31 | ОТ1522-8101110 |
Панель Подробнее |
|
|
| 32 | М16-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 33 | С16.01.019 |
Шайба Подробнее |
|
|
| 34 | 16Т |
Шайба Подробнее |
|
|
| 35 | 3022-8101100 |
Кронштейн Подробнее |
|
|
| 36 | М8-6gх65.88.35.019 |
Болт Подробнее |
|
|
| 37 | В.М6-6gх40.58.019 |
Винт Подробнее |
|
|
| 38 | М6-6Н.6.019 |
Гайка Подробнее |
|
|
| 39 | 2522-6105021 |
Шайба Подробнее |
|
|
| 40 | SD-1-04 |
Уплотнитель Подробнее |
|
|
| 41 | А30.04.017-01 |
Колпачок Подробнее |
|
|
| 42 | А30.04.017 |
Колпачок Подробнее |
|
|
| 43 | В4702 |
Элемент фильтрующий В 4702 Подробнее |
|
|
| 44 | 1522-8104023-А |
Решетка Подробнее |
|
|
| 45 | 1522-8104030 |
Рамка Подробнее |
|
|
| 46 | 80-8100011-Б |
Крышка Подробнее |
|
|
| 47 | 80-8100012 |
Заслонка Подробнее |
|
|
| 48 | М6-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 49 | С6.01.019 |
Шайба Подробнее |
|
