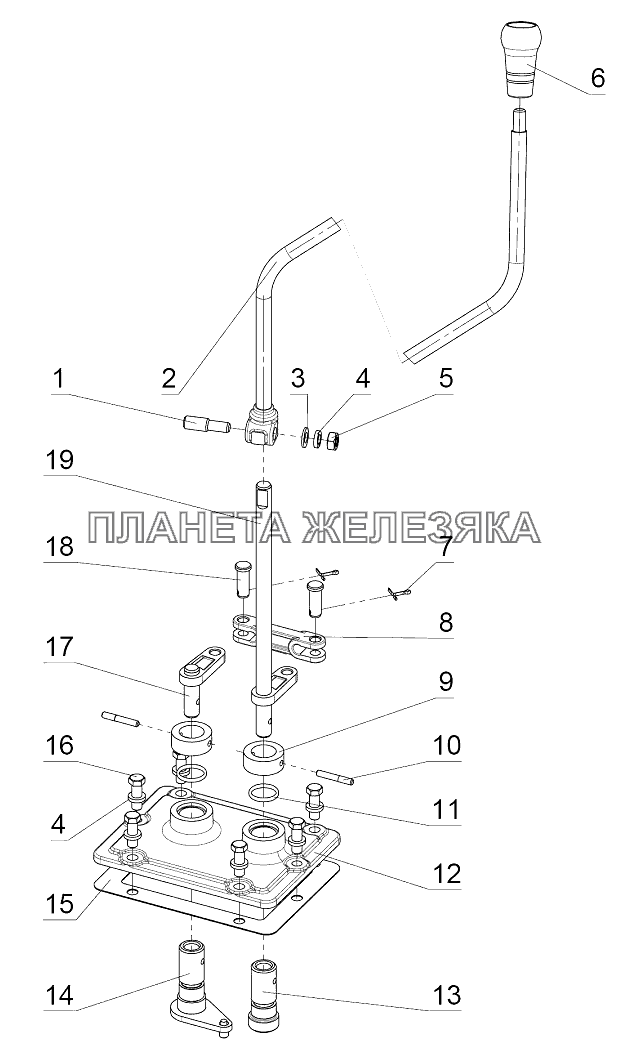

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 70-1723063 |
Клин Подробнее |
|
|
| 2 | Р70-1723060 |
Рычаг Подробнее |
|
|
| 2 | Р70-1723065 |
Рычаг Подробнее |
|
|
| 3 | С10.01.019 |
Шайба Подробнее |
|
|
| 4 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 5 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 6 | А15.05.020-01 |
Рукоятка Подробнее |
|
|
| 7 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 8 | Р70-1723013 |
Планка Подробнее |
|
|
| 9 | 70-1723032 |
Втулка Подробнее |
|
|
 |
10 | 70-1723012 |
Штифт 6х36.88.016 Подробнее |
|
| 11 | 025-030-30-2-2 |
Кольцо Подробнее |
|
|
| 12 | Р70-1703010 |
Крышка Подробнее |
|
|
| 12 | Р70-1723015 |
Крышка Подробнее |
|
|
| 13 | Р70-1723011 |
Ось рычага Подробнее |
|
|
| 14 | 74-1723140 |
Рычаг Подробнее |
|
|
| 15 | 50-1601347 |
Прокладка Подробнее |
|
|
| 16 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 17 | Р70-1723020 |
Ось Подробнее |
|
|
| 18 | Палец10х28 |
Палец Подробнее |
|
|
| 19 | Р70-1723030 |
Рычаг Подробнее |
|
