| ← Тормоза рабочие «мокрого» типа | Пневмопривод → |

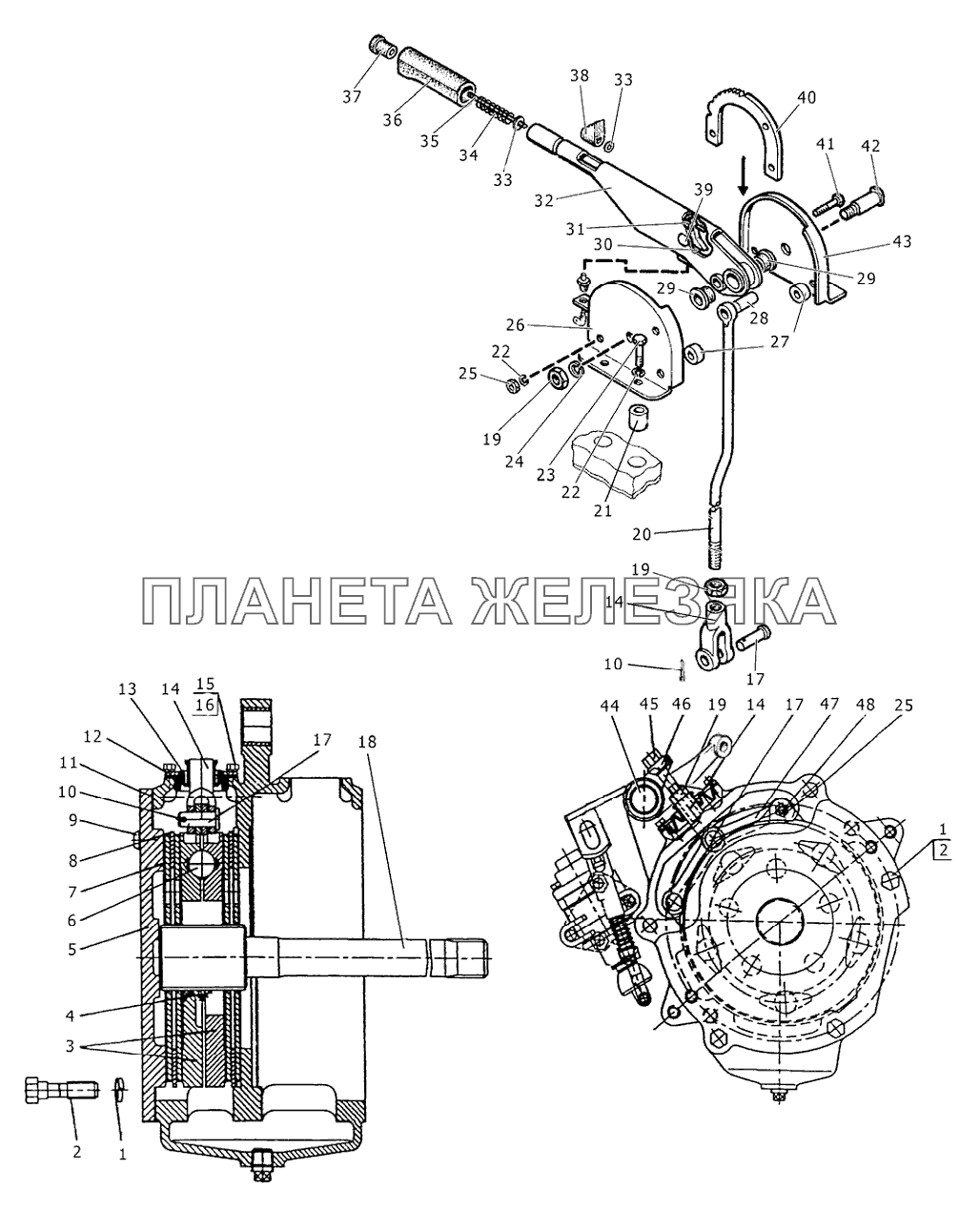

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14ОТ |
Шайба Подробнее |
|
|
| 2 | 1221М-3502039-01 |
Болт Подробнее |
|
|
| 3 | 85-3502030-01 |
Диски нажимные Подробнее |
|
|
| 3 | 85-3502036-01 |
Диск нажимной Подробнее |
|
|
 |
4 | 77.38.163 |
Пружина Подробнее |
|
| 5 | 1221М-3502034-01 |
Крышка левая Подробнее |
|
|
| 6 | 22,225-100 |
Шарик Подробнее |
|
|
| 7 | 1522-3502015-07 |
Диск Подробнее |
|
|
| 8 | 80М-3502037 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-01 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-02 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-03 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-04 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-05 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-06 |
Диск промежуточный Подробнее |
|
|
| 8 | 80М-3502037-07 |
Диск промежуточный Подробнее |
|
|
 |
9 | 50-1601352 |
Штифт Подробнее |
|
| 10 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 11 | 1221М-3502051 |
Прокладка Подробнее |
|
|
| 12 | 80М-3502204 |
Пластина Подробнее |
|
|
| 13 | 80М-3502202 |
Чехол Подробнее |
|
|
 |
14 | 50-3502203 |
Вилка Подробнее |
|
| 15 | М6-6gх12.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 16 | Шайба6Т |
Шайба Подробнее |
|
|
| 17 | 12х32 |
Палец Подробнее |
|
|
| 18 | 1221М-3504055 |
Вал Подробнее |
|
|
| 19 | М12х1,25-6Н.04.019 |
Гайка Подробнее |
|
|
| 20 | 70-3503080 |
Тяга тормоза Подробнее |
|
|
| 20 | 923М-3507140 |
Тяга Подробнее |
|
|
| 20 | 923М-3507145 |
Тяга Подробнее |
|
|
| 21 | 2522-3507011 |
Втулка Подробнее |
|
|
| 22 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 23 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 24 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 25 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 26 | 2522-3507025 |
Кронштейн Подробнее |
|
|
| 27 | 2522-3507019 |
Втулка Подробнее |
|
|
| 28 | 2522-3507037 |
Папец Подробнее |
|
|
| 29 | 2522-3507028 |
Втулка . Подробнее |
|
|
| 30 | 2522-3507034 |
Защелка Подробнее |
|
|
| 31 | 2522-3507032 |
Муфта Подробнее |
|
|
| 32 | 2522-3507020 |
Рычаг Подробнее |
|
|
| 32 | 2522-3507030 |
Рычаг Подробнее |
|
|
| 33 | 2522-3507111 |
Шайба Подробнее |
|
|
| 34 | 55-17-27 |
Пружина Подробнее |
|
|
| 35 | 2522-3507036 |
Тяга Подробнее |
|
|
| 36 | А13.19.001-А |
Рукоятка Подробнее |
|
|
| 37 | 2522-3507080 |
Кнопка Подробнее |
|
|
| 38 | 2522-3507031 |
Кнопка Подробнее |
|
|
| 39 | 2522-3507029 |
Ось защелки Подробнее |
|
|
| 40 | 2522-3507017 |
Сектор Подробнее |
|
|
| 41 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 42 | 2522-3507018 |
Ось Подробнее |
|
|
| 43 | 2522-3507016 |
Кронштейн правый Подробнее |
|
|
| 44 | 922М-3507060 |
Рычаг Подробнее |
|
|
| 45 | 70-3503019 |
Болт Подробнее |
|
|
 |
46 | 70-3503018 |
Шайба Подробнее |
|
| 47 | 85-3502196 |
Тяга Подробнее |
|
|
| 48 | 50-3502198 |
Палец Подробнее |
|
