| ← Вал отбора мощности задний | Гидропривод управления БД, ВОМ и редуктором → |

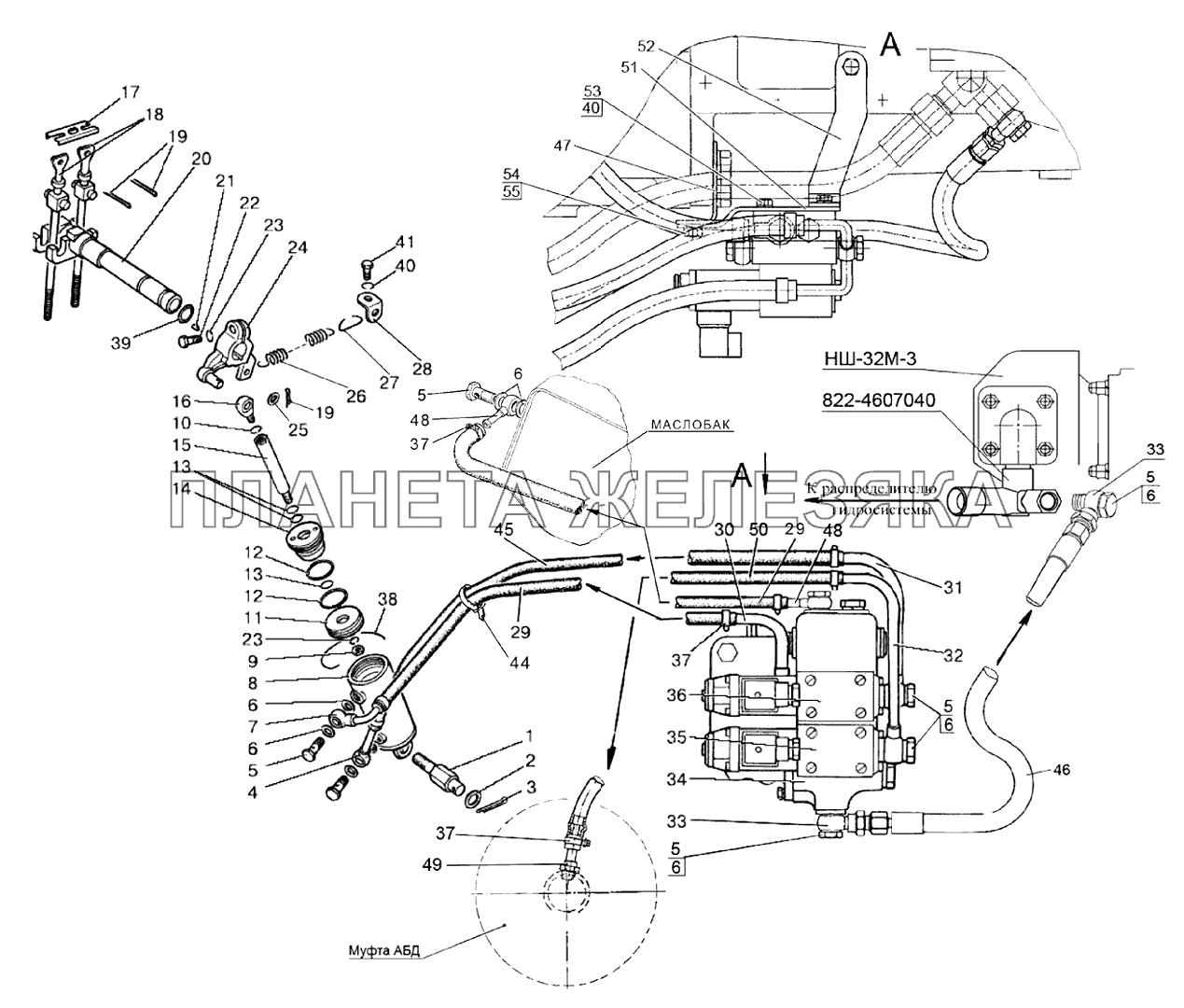

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-4216100 |
Цилиндр Подробнее |
|
||
| 822-4607040 |
Патрубок Подробнее |
|
||
| 920-4216010 |
Управление ВОМ Подробнее |
|
||
| 923-4803150-03 |
Гидропривод АБД и ВОМ Подробнее |
|
||
| НШ-32М-3 | Насос |
|
||
| 1 | 821-4216048 |
Болт Подробнее |
|
|
| 2 | С16.01.019 |
Шайба Подробнее |
|
|
| 3 | 4х36.019 |
Шплинт Подробнее |
|
|
| 4 | 85-4216125 |
Маслопровод Подробнее |
|
|
 |
5 | Д18-051 |
Болт Подробнее |
|
| 6 | РМ14 |
Шайба Подробнее |
|
|
| 7 | 85-4216130 |
Маслопровод Подробнее |
|
|
| 8 | 80-4216115 |
Корпус Подробнее |
|
|
| 9 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 10 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 11 | 80-4216118 |
Поршень Подробнее |
|
|
| 12 | 045-050-30-2-2 |
Кольцо Подробнее |
|
|
| 13 | 15.54х2.62DBS/ASMS29513 |
Кольцо Подробнее |
|
|
| 14 | 80-4216116 |
Крышка передняя Подробнее |
|
|
| 15 | 80-4216119 |
Шток Подробнее |
|
|
| 16 | 80-4216121 |
Наконечник Подробнее |
|
|
 |
17 | 80-4216039 |
Стопор Подробнее |
|
 |
18 | 70-4216028 |
Винт Подробнее |
|
| 19 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 20 | 50-4216070-Б |
Валик управления с осью в сборе Подробнее |
|
|
| 21 | СШ-611 |
Шпонка Подробнее |
|
|
| 22 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 23 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 24 | 821-4216020 |
Рычаг Подробнее |
|
|
| 25 | С12.01.019 |
Шайба Подробнее |
|
|
| 26 | 50-1605152 |
Пружина Подробнее |
|
|
| 27 | 70-3514094 |
Крюк Подробнее |
|
|
| 28 | 80-1602116 |
Ушко Подробнее |
|
|
| 29 | 1221-2412026 |
Рукав Подробнее |
|
|
| 30 | 822-4801190 |
Маслопровод Подробнее |
|
|
| 31 | 822-4801195 |
Маслопровод Подробнее |
|
|
| 32 | 923-4803165 |
Маслопровод Подробнее |
|
|
| 33 | 920-4803175 |
Переходник Подробнее |
|
|
| 34 | 822-4801180-Б-03 |
Плита гидропривода Подробнее |
|
|
| 35 | РГ822-6/1.2СЕ.В.574А.Г12.О1 |
Гидропределитель Подробнее |
|
|
| 36 | РГ822-6/1.2СЕ.В.574А.Г12.О1 |
Гидропределитель Подробнее |
|
|
| 37 | TORRO12-20/9-C6W |
Хомут «НОРМА» Подробнее |
|
|
| 38 | 80-4216117 |
Наконечник Подробнее |
|
|
| 39 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
| 40 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 41 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 44 | 80-3723045-01 |
Манжета Подробнее |
|
|
| 45 | 1221-2412026-03 |
Рукав Подробнее |
|
|
| 46 | 952-3407100-12 |
Рукав высокого давления Подробнее |
|
|
| 47 | 920-4803160 |
Кронштейн Подробнее |
|
|
| 48 | Ф80-3407720 |
Маслопровод Подробнее |
|
|
| 49 | 85-3407470 |
Штуцер Подробнее |
|
|
| 50 | 1021-4802062 |
Рукав Подробнее |
|
|
| 51 | 920-4803153 |
Пластина Подробнее |
|
|
| 52 | 920-4803154 |
Полка Подробнее |
|
|
| 53 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 54 | М10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 55 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
