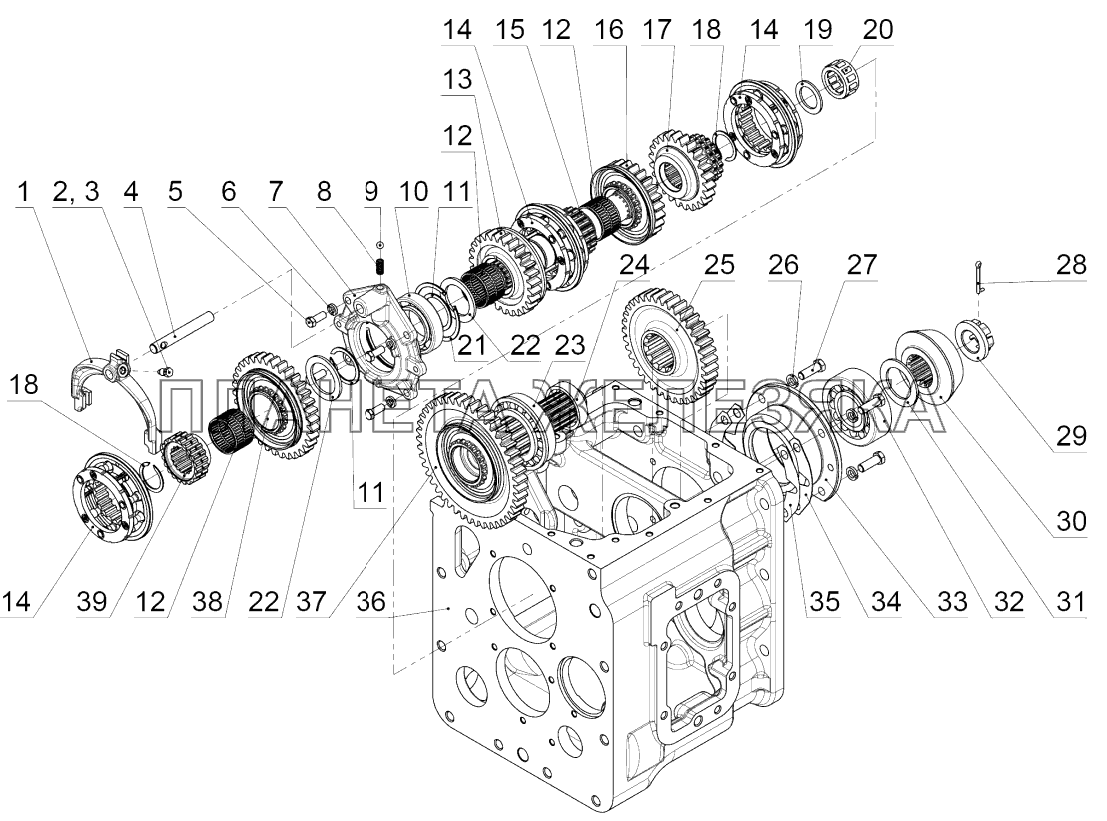

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 74-1723020-Б1 |
Вилка Подробнее |
|
|
| 1 | 74-1723020-Б1-01 |
Вилка Подробнее |
|
|
| 1 | 74-1723043-Б |
Вилка Подробнее |
|
|
| 2 | 220-1702061 |
Болт Подробнее |
|
|
| 3 | 1,6-О-С |
Проволока Подробнее |
|
|
| 4 | 74-1723044-Б1 |
Валик Подробнее |
|
|
| 4 | 74-1723044-Б1-01 |
Валик Подробнее |
|
|
| 5 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 6 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 7 | 74-1701034-Б |
Стакан Подробнее |
|
|
| 8 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 9 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 10 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 11 | 2С50 |
Кольцо Подробнее |
|
|
| 12 | 3КК50х57х36 |
Подшипник Подробнее |
|
|
| 13 | 74-1701110 |
Шестерня Подробнее |
|
|
| 14 | 74-1701060-А |
Синхронизатор Подробнее |
|
|
| 15 | 74-1701030 |
Вал первичный Подробнее |
|
|
 |
15 | 74-1701032 |
Вал Подробнее |
|
| 16 | 74-1701100 |
Шестерня Подробнее |
|
|
| 17 | 74-1701045 |
Шестерня Подробнее |
|
|
| 18 | С40 |
Кольцо Подробнее |
|
|
| 19 | 74-1701029 |
Кольцо Подробнее |
|
|
| 20 | 822707Д |
Подшипник Подробнее |
|
|
| 21 | 2С90 |
Кольцо Подробнее |
|
|
| 22 | 74-1701026 |
Шайба Подробнее |
|
|
| 23 | 6-67512АШ2 |
Подшипник Подробнее |
|
|
 |
24 | 50-1701312 |
Втулка распорная Подробнее |
|
 |
25 | 50-1701314 |
Шестерня II ступени редуктора Подробнее |
|
| 26 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 27 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 28 | 5х45.019 |
Шплинт 5х45.019 Подробнее |
|
|
 |
29 | 50-1701253 |
Гайка М36х1,5 Подробнее |
|
| 29 | 50-1701253-А |
Гайка Подробнее |
|
|
| 30 | 50-1701105-Б |
Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) Подробнее |
|
|
 |
31 | 50-1701254-А |
Шайба Подробнее |
|
| 32 | 6-7610АШ2 |
Подшипник Подробнее |
|
|
| 33 | 50-1701255 |
Стакан Подробнее |
|
|
 |
34 | 50-1701258 |
Прокладка регулировочная 0,2 мм Подробнее |
|
 |
35 | 50-1701259 |
Прокладка регулировочная 0,5 мм Подробнее |
|
| 36 | 50-1701025-А-01 |
Корпус Подробнее |
|
|
| 37 | 74-1701040 |
Вал вторичный Подробнее |
|
|
| 37 | 74-1701260 |
Вал Подробнее |
|
|
| 38 | 74-1721080 |
Шестерня Подробнее |
|
|
| 38 | 74-1721080-01 |
Шестерня Подробнее |
|
|
| 39 | 74-1721028 |
Втулка Подробнее |
|
