| ← Механизм управления механической КП. Корпус вилок. | Раздаточная коробка → |

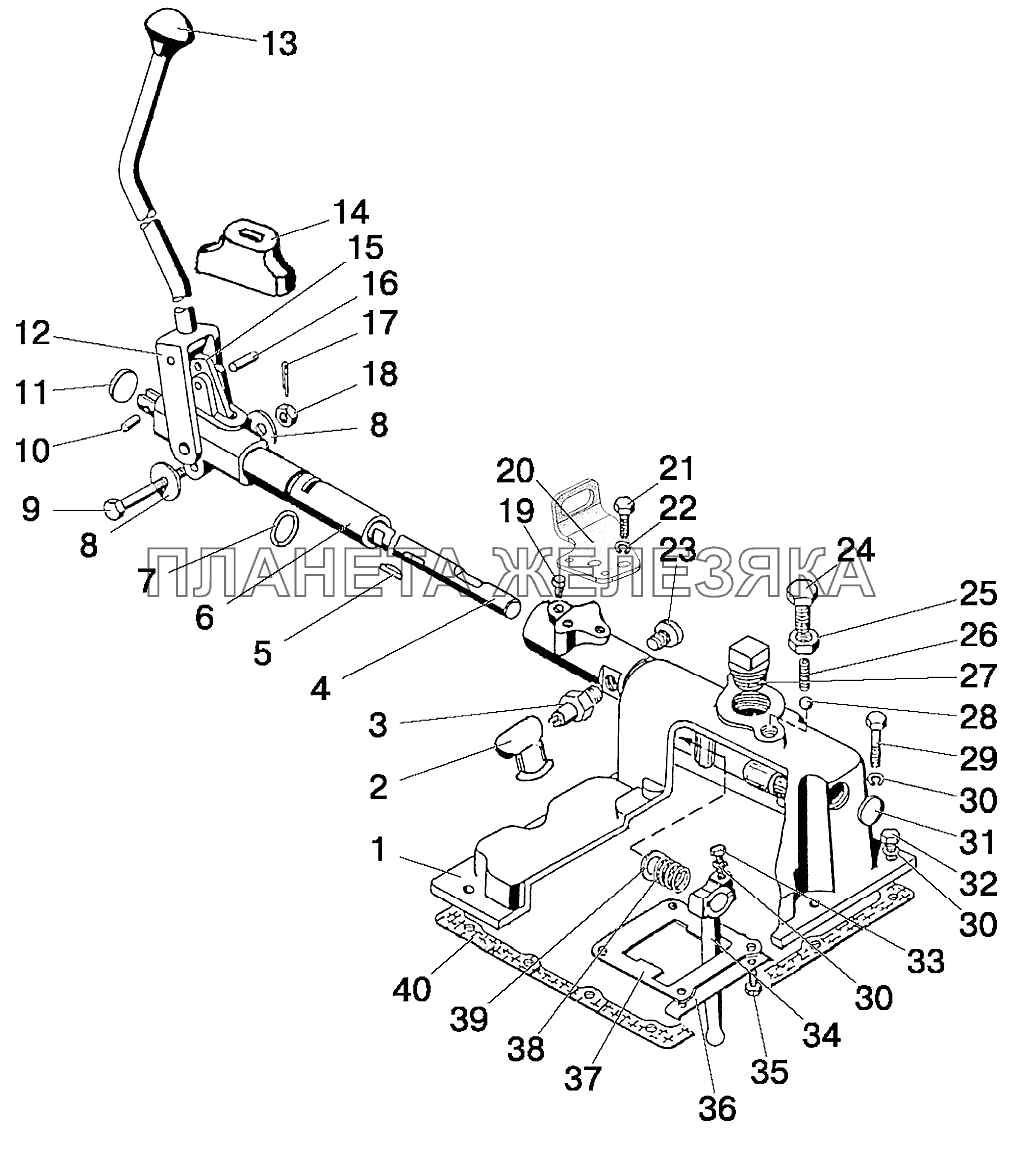

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1703010-А1-01 |
Крышка КП Подробнее |
|
||
| 1 | 70-1703025-Б |
Крышка Подробнее |
|
|
| 2 | 50Л-3724050 |
Чехол Подробнее |
|
|
| 3 | 3710.70 |
Выключатель блокировки пуска Подробнее |
|
|
| 4 | 70-1703201-Б-01 |
Вал Подробнее |
|
|
| 5 | СШ-611 |
Шпонка Подробнее |
|
|
| 6 | 70-1703210-Б |
Опора Подробнее |
|
|
| 7 | 030-034-25-1-4 |
Кольцо Подробнее |
|
|
| 8 | С12.01.019 |
Шайба Подробнее |
|
|
| 9 | 50-2403034-01 |
Болт Подробнее |
|
|
| 10 | ШЦК8х20 |
Штифт Подробнее |
|
|
| 11 | 35-10кл.Ц9.Хр |
Заглушка Подробнее |
|
|
| 12 | 70-1703220-А |
Рычаг Подробнее |
|
|
| 13 | 70-1702125 |
Рукоятка Подробнее |
||
 |
14 | 70-1703203-А |
Чехол Подробнее |
|
 |
15 | 70-1703202-А |
Поводок Подробнее |
|
| 16 | ШЦК8х25 |
Штифт Подробнее |
|
|
| 17 | Шплинт3,2x25.019 |
Шплинт Подробнее |
|
|
| 18 | М12-6Н.04.019 |
Гайка Подробнее |
|
|
| 19 | 70-1703205 |
Стопор Подробнее |
|
|
| 20 | 952-1802030 |
Кронштейн Подробнее |
|
|
| 21 | М12-6дх20.88.35.019 |
Болт Подробнее |
|
|
| 22 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 23 | 70-1702053 |
Пробка Подробнее |
|
|
| 24 | 70-1703204 |
Болт Подробнее |
|
|
| 25 | М16-6Н.04.019 |
Гайка Подробнее |
|
|
| 26 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 27 | 50-1701130 |
Сапун Подробнее |
|
|
| 28 | Шарик13,8-60 |
Шарик Подробнее |
|
|
| 29 | М10-6дх60.88.35.019 |
Болт Подробнее |
|
|
| 30 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 31 | 28-10кп.Ц9.хр |
Заглушка Подробнее |
|
|
| 32 | М10-6дх35.88.35.019 |
Болт Подробнее |
|
|
| 33 | М10-6дх30.88.35.019 |
Болт Подробнее |
|
|
 |
34 | 70-1703011 |
Рычаг Подробнее |
|
| 35 | М10-6дх18.88.35.019 |
Болт Подробнее |
|
|
| 36 | 50-1702107-А |
Пластина стопорная Подробнее |
|
|
| 37 | 70-1703084 |
Пластина Подробнее |
|
|
| 38 | 70-1703057 |
Пружина Подробнее |
|
|
| 39 | 70-1703058 |
Шайба Подробнее |
|
|
| 40 | 50-1702026 |
Прокладка Подробнее |
|
