| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

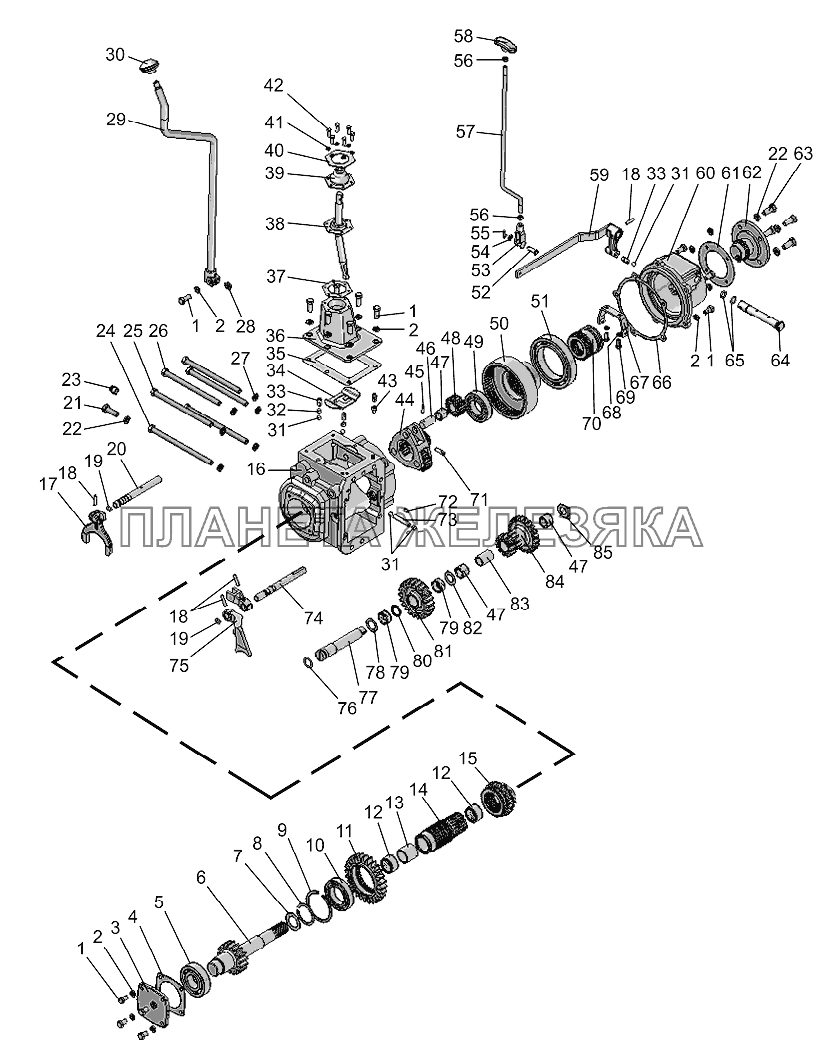

| 102-1742010 |
Ходоуменьшитель механический Подробнее |
|
||
| 1 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 2 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 3 | 102-1742012 |
Крышка Подробнее |
|
|
| 4 | 102-1742013 |
Прокладка Подробнее |
|
|
 |
5 | 308 |
Подшипник Подробнее |
|
| 6 | 102-1742037 |
Вал-шестерня Подробнее |
|
|
| 7 | 102-1742014 |
Шайба Подробнее |
|
|
| 8 | 2С55 |
Кольцо Подробнее |
|
|
| 9 | 2С90 |
Кольцо Подробнее |
|
|
 |
10 | 111 |
Подшипник Подробнее |
|
| 11 | 102-1742040 |
Солнечная шестерня Подробнее |
|
|
| 11 | 102-1742042 |
Шестерня Подробнее |
|
|
 |
12 | 942/35 |
Подшипник Подробнее |
|
| 13 | 102-1742043 |
Втулка Подробнее |
|
|
| 14 | 102-1742041 |
Вал-шестерня Подробнее |
|
|
| 15 | 102-1742036 |
Шестерня Подробнее |
|
|
| 16 | 102-1742015 |
Корпус Подробнее |
|
|
| 16 | 102-1742015-01 |
Корпус Подробнее |
|
|
| 17 | 102-1745004 |
Вилка Подробнее |
|
|
| 18 | Штифт6х30 |
Штифт Подробнее |
|
|
| 19 | 012-016-25-2-4 |
Кольцо Подробнее |
|
|
| 20 | 102-1745007 |
Валик Подробнее |
|
|
| 21 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 22 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 23 | ПККГ3/8dm |
Пробка Подробнее |
|
|
| 24 | М12-6gх220.88.35.019 |
Болт Подробнее |
|
|
| 25 | 102-1742039 |
Болт Подробнее |
|
|
| 26 | М12-6gх200.88.35.019 |
Болт Подробнее |
|
|
| 27 | 70-1741036 |
Шайба Подробнее |
|
|
| 28 | 70-1723053 |
Шпонка Подробнее |
|
|
| 29 | 102-1745040 |
Рычаг Подробнее |
|
|
| 30 | 70-1702125 |
Рукоятка Подробнее |
||
| 31 | 9,922-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 32 | 102-1742016 |
Бонка Подробнее |
|
|
| 33 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 34 | 102-1745001 |
Кулиса Подробнее |
|
|
| 35 | 102-1745008 |
Прокладка Подробнее |
|
|
| 36 | 102-1745010 |
Крышка Подробнее |
|
|
| 36 | 102-1745011 |
Крышка Подробнее |
|
|
| 37 | 102-1745014 |
Прокладка Подробнее |
|
|
| 38 | 102-1745020 |
Рычаг Подробнее |
|
|
| 39 | 102-1745013 |
Чехол Подробнее |
|
|
| 40 | 102-1745012 |
Пластина Подробнее |
|
|
| 41 | 6Т |
Шайба Подробнее |
|
|
| 42 | М6-6gх20.58.35.019 |
Болт Подробнее |
|
|
| 43 | 102-1745009 |
Штифт Подробнее |
|
|
| 44 | 102-1742020 |
Водило Подробнее |
|
|
| 44 | 102-1742021 |
Водило Подробнее |
|
|
| 45 | А.4х30.65Г |
Штифт Подробнее |
|
|
| 46 | 80-1743026 |
Ось сателлита Подробнее |
|
|
| 47 | 3х23,8А3 |
Ролик Подробнее |
|
|
| 48 | 102-1742022 |
Сателлит Подробнее |
|
|
| 49 | 209А |
Подшипник Подробнее |
|
|
| 50 | 102-1742050 |
Шестерня коронная Подробнее |
|
|
| 50 | 102-1742051 |
Шестерня коронная Подробнее |
|
|
 |
51 | 120 |
Подшипник Подробнее |
|
| 52 | Палец8х30 |
Палец Подробнее |
|
|
 |
53 | А20-213-А |
Вилка Подробнее |
|
| 54 | С.8.01.019 |
Шайба Подробнее |
|
|
| 55 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 56 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 57 | 102-1745050 |
Тяга Подробнее |
|
|
| 57 | 102-1745051 |
Тяга Подробнее |
|
|
| 58 | А.13.28.000 |
Рукоятка Подробнее |
|
|
| 59 | 102-1742080 |
Рычаг Подробнее |
|
|
| 60 | 102-1742063 |
Крышка Подробнее |
|
|
| 60 | 102-1742063-01 |
Крышка Подробнее |
|
|
| 61 | 102-1742066 |
Прокладка Подробнее |
|
|
| 62 | 102-1742060 |
Крышка Подробнее |
|
|
| 62 | 102-1742061 |
Крышка Подробнее |
|
|
| 63 | М12-6gх25.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 64 | 102-1742065 |
Валик Подробнее |
|
|
| 65 | 016-020-25-2-2 |
Кольцо Подробнее |
|
|
| 66 | 102-1742011 |
Прокладка Подробнее |
|
|
| 67 | 102-1742070 |
Вилка Подробнее |
|
|
| 68 | 8Т |
Шайба Подробнее |
|
|
| 69 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 70 | 102-1742062 |
Муфта Подробнее |
|
|
| 71 | А.8х45.65Г |
Штифт Подробнее |
|
|
| 72 | 102-1742017 |
Штифт Подробнее |
|
|
| 73 | 102-1742001 |
Штифт Подробнее |
|
|
| 74 | 102-1745005 |
Валик Подробнее |
|
|
| 75 | 102-1745002 |
Вилка Подробнее |
|
|
| 76 | 025-030-30-2-2 |
Кольцо Подробнее |
|
|
| 77 | 80-1743031 |
Ось Подробнее |
|
|
| 78 | 102-1742038-01 |
Шайба Подробнее |
|
|
| 79 | 3х15,8А3 |
Ролик Подробнее |
|
|
| 80 | 80-1742039 |
Кольцо Подробнее |
|
|
| 81 | 80-1743037-Б |
Шестерня промежуточная Подробнее |
|
|
| 82 | 102-1742038 |
Шайба Подробнее |
|
|
| 83 | 102-1742029 |
Втулка Подробнее |
|
|
| 84 | 102-1742031 |
Шестерня приводная Подробнее |
|
|
| 85 | 102-1742018 |
Шайба Подробнее |
|
