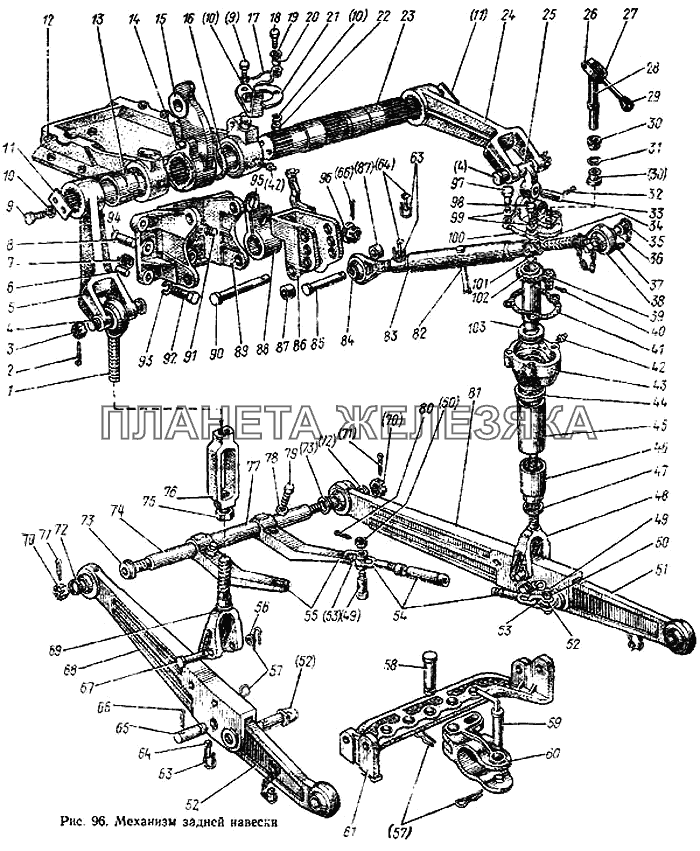

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-4605015 |
Болт с гайкой в сборе Подробнее |
|
||
| 80-4605012 |
Раскос в сборе Подробнее |
|
||
 |
80-4605025 |
Поперечина в сборе Подробнее |
||
 |
80-4605030 |
Тяга в сборе Подробнее |
||
 |
80-4605035 |
Тяга в сборе Подробнее |
||
| 80-4605115 |
Стяжка в сборе Подробнее |
|
||
 |
80-4605150 |
Раскос Подробнее |
||
| 85-4604010 |
Привод насоса Подробнее |
|
||
| 85-4605145 |
Кронштейн в сборе Подробнее |
|
||
 |
А61.03.000 |
Тяга в сборе Подробнее |
||
| 1 | А61.02.100 |
Винт Подробнее |
|
|
| 2 | 4х36 |
Шплинт Подробнее |
|
|
 |
3 | 70-3003032 |
Гайка Подробнее |
|
 |
4 | 50-4605076 |
Палец Подробнее |
|
 |
5 | 80-4605021 |
Рычаг левый Подробнее |
|
| 6 | 70-4605317 |
Ограничитель Подробнее |
|
|
| 7 | 21А-1601150 |
Пружина Подробнее |
|
|
 |
8 | 50-4605027 |
Штифт Подробнее |
|
| 9 | 4М12х25 |
Болт Подробнее |
|
|
| 10 | ШП12 |
Шайба Подробнее |
|
|
 |
11 | 40-4605023-А2 |
Шайба Подробнее |
|
| 12 | 85-2401024 |
Крышка Подробнее |
|
|
 |
13 | 70-4605032 |
Втулка Подробнее |
|
| 14 | 80-4605313 |
Палец Подробнее |
|
|
| 15 | 85-4605024 |
Рычаг Подробнее |
|
|
| 16 | 2Б65 |
Кольцо Подробнее |
|
|
| 17 | 50-4605077-Б |
Пружина Подробнее |
|
|
| 18 | 4М12х35 |
Болт Подробнее |
|
|
| 19 | ШЧ12 |
Шайба Подробнее |
|
|
| 20 | 50-4605069 |
Втулка Подробнее |
|
|
| 21 | 85-4605240 |
Кронштейн Подробнее |
|
|
| 22 | М12 |
Гайка Подробнее |
|
|
 |
23 | 70-4605023 |
Вал поворотный Подробнее |
|
 |
24 | 80-4605022 |
Рычаг правый Подробнее |
|
 |
25 | 70-4605168 |
Серьга Подробнее |
|
| 26 | А61.01.016-Б |
Ось Подробнее |
|
|
| 27 | А61.01.400 |
Вилка Подробнее |
|
|
| 28 | А61.01.600 |
Вал Подробнее |
|
|
 |
29 | А61.01.014 |
Рукоятка Подробнее |
|
| 30 | А61.01.017 |
Втулка Подробнее |
|
|
| 31 | 016-021-30-2-4 |
Кольцо Подробнее |
|
|
| 32 | 8х45 |
Штифт Подробнее |
|
|
| 33 | А61.01.004 |
Палец Подробнее |
|
|
 |
34 | А61.02.003 |
Контргайка Подробнее |
|
| 35 | А61.05.001 |
Кольцо Подробнее |
|
|
 |
36 | А61.03.001-02 |
Палец Подробнее |
|
| 37 | А61.08.001 |
Цепочка Подробнее |
|
|
 |
38 | А61.02.100-04 |
Винт Подробнее |
|
| 39 | А61.01.001 |
Шестерня Подробнее |
|
|
| 40 | А61.01.005 |
Заклепка Подробнее |
|
|
| 41 | А61.01.003 |
Прокладка Подробнее |
|
|
| 42 | 1.3Ц6 |
Масленка Подробнее |
|
|
| 43 | А61.01.100-А |
Корпус Подробнее |
|
|
| 44 | А61.01.013 |
Втулка Подробнее |
|
|
| 45 | А61.01.008 |
Труба Подробнее |
|
|
| 46 | А61.01.011 |
Колпак Подробнее |
|
|
| 47 | А61.01.009 |
Ограничитель Подробнее |
|
|
| 48 | 70-4605100 |
Вилка Подробнее |
|
|
 |
49 | 50-4605086 |
Болт серьги Подробнее |
|
| 50 | М12 |
Гайка Подробнее |
|
|
| 51 | 80-4605040 |
Тяга Подробнее |
|
|
| 52 | 70-4605048 |
Проушина Подробнее |
|
|
 |
53 | А61.09.002 |
Серьга Подробнее |
|
 |
54 | 80-4605080 |
Растяжка Подробнее |
|
| 55 | 80-4605033 |
Кронштейн Подробнее |
|
|
| 56 | ШЧ18 |
Шайба Подробнее |
|
|
 |
57 | А61.07.001 |
Шплинт Подробнее |
|
| 58 | 50-4605072-Б |
Палец Подробнее |
|
|
 |
59 | 50-4605079-Б |
Шкворень Подробнее |
|
 |
60 | 36-2701036-А3 |
Вилка Подробнее |
|
| 61 | 80-4605046 |
Поперечина Подробнее |
|
|
 |
62 | 80-4605040-01 |
Тяга Подробнее |
|
| 63 | 70-4605122 |
Кольцо Подробнее |
|
|
| 64 | 70-4605121 |
Чека Подробнее |
|
|
| 65 | 50-4605049-Б |
Палец Подробнее |
|
|
| 66 | 5х36 |
Шплинт Подробнее |
|
|
| 67 | 50-4605084 |
Палец Подробнее |
|
|
| 68 | 80-4605050-01 |
Тяга Подробнее |
|
|
| 69 | 85-4605100 |
Вилка Подробнее |
|
|
| 70 | А04.02.020-01 |
Гайка Подробнее |
|
|
| 71 | 5х45 |
Шплинт Подробнее |
|
|
| 72 | 80-4605047 |
Шайба Подробнее |
|
|
| 73 | 80-4605068 |
Шайба Подробнее |
|
|
 |
74 | 80-4605026 |
Ось Подробнее |
|
|
|
75 | А61.02.003 |
Контргайка Подробнее |
|
 |
76 | А61.02.001 |
Стяжка раскоса Подробнее |
|
| 77 | 80-4605018 |
Втулка Подробнее |
|
|
| 78 | М16 |
Гайка Подробнее |
|
|
 |
79 | 50-4605019 |
Болт Подробнее |
|
| 80 | 3,2х18,2 |
Шплинт Подробнее |
|
|
| 81 | 80-4605050 |
Тяга Подробнее |
|
|
| 82 | А61.03.102 |
Рукоятка Подробнее |
|
|
| 83 | А61.03.101 |
Труба Подробнее |
|
|
 |
84 | А61.02.100-02 |
Винт Подробнее |
|
| 85 | 70-4605312 |
Палец Подробнее |
|
|
| 86 | 85-4605330 |
Серьга Подробнее |
|
|
| 87 | 40-4605047 |
Втулка Подробнее |
|
|
| 88 | 70-4605302-Б |
Пружина Подробнее |
|
|
| 89 | 85-4605016 |
Кронштейн Подробнее |
|
|
| 90 | 80-4605071-01 |
Палец Подробнее |
|
|
| 91 | 70-4605320 |
Болт Подробнее |
|
|
 |
92 | 70-4605036 |
Болт Подробнее |
|
| 93 | ШП20 |
Шайба Подробнее |
|
|
| 94 | 54.38.619 |
Кольцо Подробнее |
|
|
 |
95 | 70-4605304-Б |
Шайба Подробнее |
|
| 96 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 97 | А61.01.006 |
Болт раскоса Подробнее |
|
|
| 98 | М14х40 |
Болт Подробнее |
|
|
| 99 | ШП14 |
Шайба Подробнее |
|
|
| 100 | А61.01.204 |
Крышка Подробнее |
|
|
| 101 | А61.01.012 |
Ограничитель Подробнее |
|
|
| 102 | А61.01.300 |
Труба с шестерней Подробнее |
|
|
 |
103 | 8109 |
Подшипник Подробнее |
