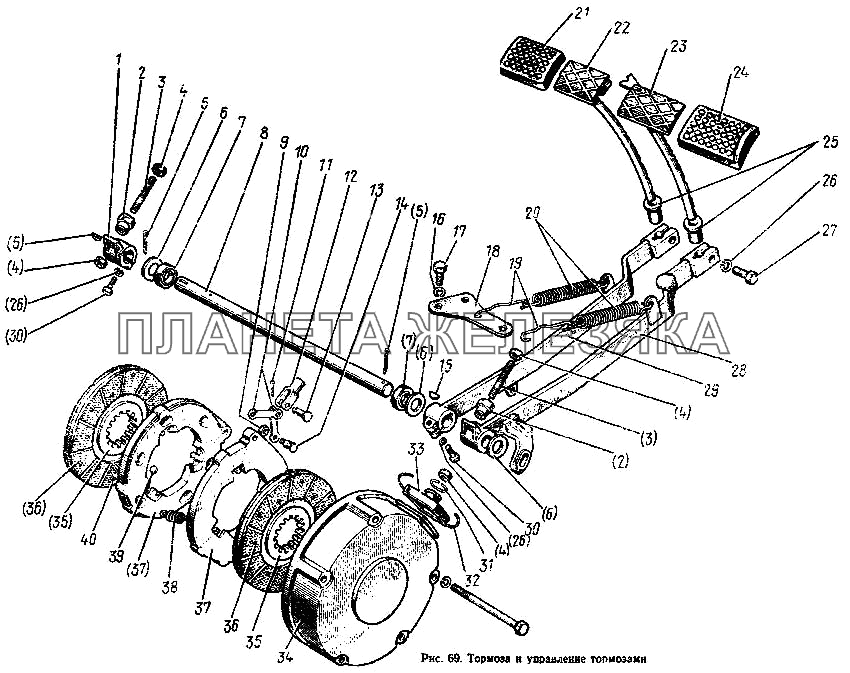

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-3502030-А |
Диски нажимные в сборе Подробнее |
|
||
| 50-3502040-А2 |
Диск с накладками Подробнее |
|
||
| 70-3502020 |
Тормоз в сборе Подробнее |
|
||
| 70-3503080-А |
Тяга тормоза в сборе Подробнее |
|
||
| 80-3503080 |
Педаль правая с чехлом в сборе Подробнее |
|
||
| 80-3503090 |
Педаль левая с чехлом в сборе Подробнее |
|
||
| 1 | 50-3503017 |
Рычаг Подробнее |
|
|
| 2 | 85-3503018 |
Гайка Подробнее |
|
|
| 3 | 85-3503019 |
Шпилька Подробнее |
|
|
| 4 | М12х1,25 |
Гайка Подробнее |
|
|
| 5 | 5х35 |
Шплинт Подробнее |
|
|
 |
6 | 50-3503071 |
Шайба Подробнее |
|
| 7 | 2-25х42-1 |
Манжета Подробнее |
|
|
| 8 | 50-3503015 |
Валик Подробнее |
|
|
 |
9 | М8 |
Гайка Подробнее |
|
| 10 | 50-3502196 |
Тяга Подробнее |
|
|
| 11 | 3,2х18 |
Шплинт Подробнее |
|
|
 |
12 | 50-3502203 |
Вилка Подробнее |
|
| 13 | 12х32 |
Палец Подробнее |
|
|
| 14 | 50-3502198 |
Палец Подробнее |
|
|
| 15 | 6х11 |
Шпонка сегментная Подробнее |
|
|
| 16 | ШП10 |
Шайба Подробнее |
|
|
| 17 | М10х25 |
Болт Подробнее |
|
|
| 18 | 85-3503046 |
Кронштейн Подробнее |
|
|
 |
19 | 70-3503045 |
Удлинитель Подробнее |
|
| 20 | 50-1605152 |
Пружина Подробнее |
|
|
 |
21 | А13.34.001 |
Чехол Подробнее |
|
| 22 | 80-3503140 |
Педаль Подробнее |
|
|
| 23 | 80-3503130 |
Педаль Подробнее |
|
|
 |
24 | А13.33.002 |
Чехол Подробнее |
|
| 25 | 80-3503158-А |
Чехол Подробнее |
|
|
| 26 | ШП12 |
Шайба Подробнее |
|
|
| 27 | М12х30 |
Болт Подробнее |
|
|
| 28 | 85-3503110 |
Рычаг Подробнее |
|
|
| 29 | 85-3503120 |
Рычаг Подробнее |
|
|
| 30 | М12х35 |
Болт Подробнее |
|
|
| 31 | 36-1702358 |
Кольцо пружинное Подробнее |
|
|
| 32 | 1,6х300 |
Проволока Подробнее |
|
|
 |
33 | 50-3502202 |
Чехол Подробнее |
|
 |
34 | 70-3502035 |
Кожух Подробнее |
|
| 35 | 50-3502050 |
Диск Подробнее |
|
|
| 36 | А59.01.201 |
Накладка Подробнее |
|
|
| 37 | 50-3502036-Б |
Диск нажимной Подробнее |
|
|
 |
38 | 77.38.163 |
Пружина Подробнее |
|
| 39 | VI-22,225 |
Шарик Подробнее |
|
|
| 40 | 2-4х10-620 |
Заклепка Подробнее |
|
