| ← Генератор 468.3701000 | Аккумуляторная батарея → |

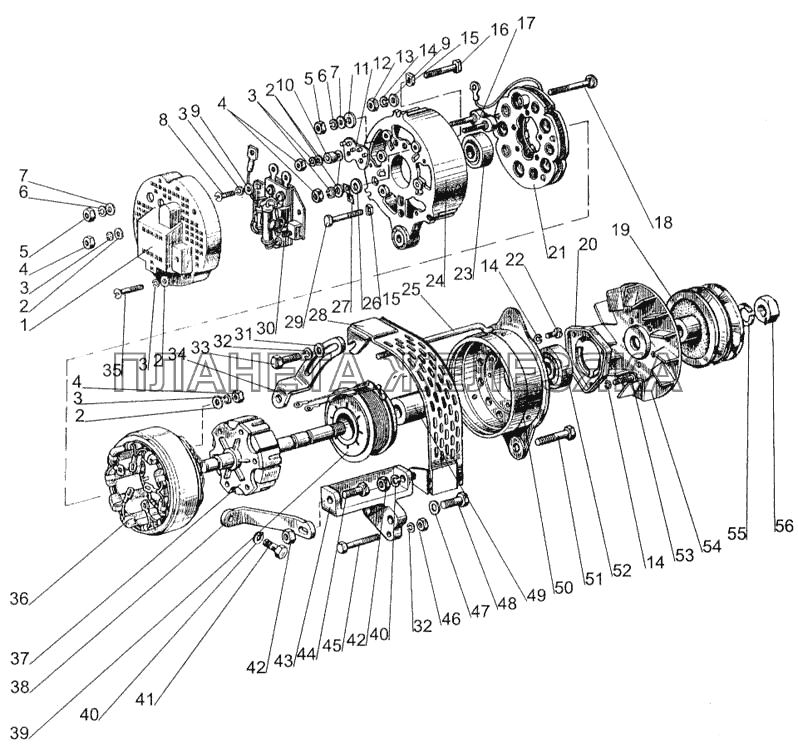

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 468-3701000-01 |
Генератор Подробнее |
|
||
| 1 | 96.3701001-02 |
Крышка регулирующего устройства Подробнее |
|
|
| 2 | 002500-01 |
Шайба 4 ОСТ 37.001.144-75 Подробнее |
|
|
| 3 | 4Л |
Шайба Подробнее |
|
|
| 4 | 002100 |
Гайка M4-6 Подробнее |
|
|
| 5 | 002100-03 |
Гайка М6-6Н ОСТ 37.001.124-75 Подробнее |
|
|
| 6 | 6Л |
Шайба Подробнее |
|
|
| 7 | 002500-05 |
Шайба 6 01 16 ГОСТ 10450-78 Подробнее |
|
|
| 8 | 001300-02 |
Винт VМ5х14 Подробнее |
|
|
| 9 | 002500-03 |
Шайба 5 01 016 ГОСТ 11371-78 Подробнее |
|
|
| 10 | 96.3701018-01 |
Втулка распорная Подробнее |
|
|
| 11 | 46.3701017 |
Шайба изоляционная Подробнее |
|
|
| 12 | 96.3701013 |
Изолятор Подробнее |
|
|
| 13 | 002100-02 |
Гайка М6-7Н ОСТ 37.001.124-75 Подробнее |
|
|
| 14 | 5Л |
Шайба Подробнее |
|
|
| 15 | 95.3701011 |
Изолятор фазный Подробнее |
|
|
| 16 | 96.3701021 |
Болт М4х35 Подробнее |
|
|
| 17 | 96.3701020 |
Панель выводов Подробнее |
|
|
| 18 | 46.3701015 |
Болт М6х53 Подробнее |
|
|
| 19 | 468.3701051 |
Шкив Подробнее |
|
|
| 20 | 46.3701007 |
Крышка подшипника Подробнее |
|
|
| 21 | 95.3701600-01 |
Блок выпрямительный Подробнее |
|
|
| 22 | 001300-26 |
Винт VМ5х9,5 Подробнее |
|
|
| 23 | 6-180502К1С9 |
Шарикоподшипник Подробнее |
|
|
| 24 | 96.3701300 |
Крышка задняя Подробнее |
|
|
| 25 | 46.3701080 |
Болт стяжной Подробнее |
|
|
| 26 | 96.3701017 |
Шайба изоляционная Подробнее |
|
|
| 27 | 46.3701019 |
Перемычка Подробнее |
|
|
| 28 | 245-3701060-А |
Щиток Подробнее |
|
|
| 29 | 46.3701008 |
Болт М4х27,5 Подробнее |
|
|
| 30 | 96.3701500 |
Регулирующее устройство Подробнее |
|
|
| 31 | 50-1002073 |
Шайба Подробнее |
|
|
| 32 | ШП8 |
Шайба Подробнее |
|
|
| 33 | М8х20 |
Болт Подробнее |
|
|
 |
34 | 245-3701063 |
Планка Подробнее |
|
| 35 | 001300-23 |
Винт VМ4х25 Подробнее |
|
|
| 36 | 96.3701100 |
Статор Подробнее |
|
|
| 37 | 96.3701200 |
Ротор Подробнее |
|
|
| 38 | 240-3701068-В |
Растяжка Подробнее |
|
|
| 39 | 46.3701060 |
Катушка возбуждения Подробнее |
|
|
| 40 | ШП10 |
Шайба Подробнее |
|
|
| 41 | М10х20 |
Болт Подробнее |
|
|
| 42 | М10 |
Гайка Подробнее |
|
|
 |
43 | 240-3701056-В |
Кронштейн генератора Подробнее |
|
| 44 | М10х55 |
Болт Подробнее |
|
|
| 45 | М8х95 |
Болт Подробнее |
|
|
 |
46 | М8 |
Гайка Подробнее |
|
| 47 | 245-3701069 |
Шайба Подробнее |
|
|
| 48 | М12х30 |
Болт Подробнее |
|
|
| 49 | 46.3701005 |
Втулка ротора Подробнее |
|
|
| 50 | 46.3701400-01 |
Крышка передняя Подробнее |
|
|
| 51 | М10х30 |
Болт Подробнее |
|
|
| 52 | 6-180603К4С9 |
Шарикоподшипник Подробнее |
|
|
| 53 | 001300-13 |
Винт М5-6gх26 ОСТ 37001.127-81 Подробнее |
|
|
| 54 | 46.3701003 |
Вентилятор Подробнее |
|
|
| 55 | 16Л |
Шайба Подробнее |
|
|
| 56 | 002100-07 |
Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 Подробнее |
|
