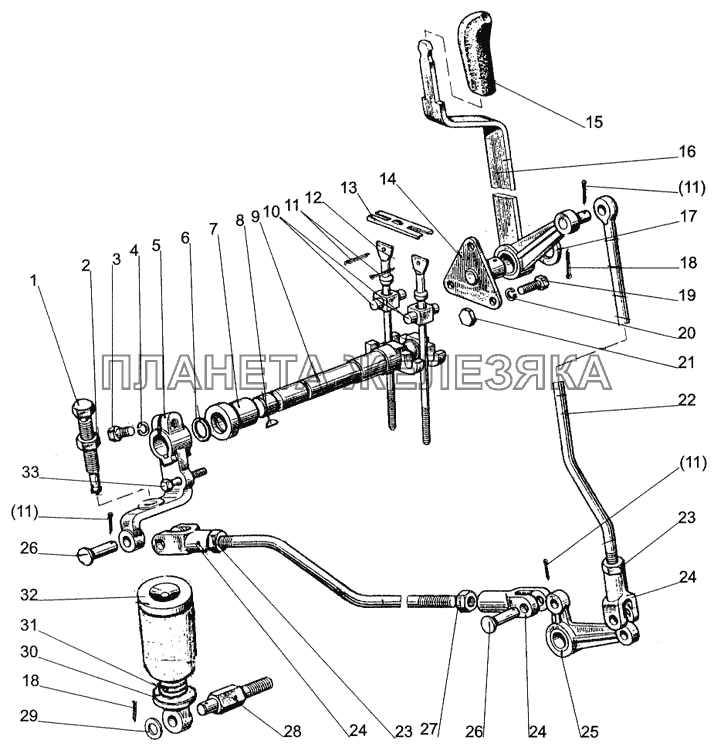

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-4216070-В |
Валик Подробнее |
|
||
| 85-4216085-А |
Тяга Подробнее |
|
||
 |
1 | 70-4216023-А |
Болт Подробнее |
|
| 2 | М16 |
Гайка Подробнее |
|
|
| 3 | М12х35 |
Болт Подробнее |
|
|
| 4 | ШП12 |
Шайба Подробнее |
|
|
| 5 | 50-4216022-А |
Рычаг Подробнее |
|
|
| 6 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
| 7 | 50-4216024 |
Втулка Подробнее |
|
|
| 8 | СШ-611 |
Шпонка Подробнее |
|
|
| 9 | 50-4216018 |
Валик Подробнее |
|
|
 |
10 | 50-4216034 |
Ось Подробнее |
|
| 11 | 3,2х18 |
Шплинт Подробнее |
|
|
| 12 | 80-4216028 |
Винт Подробнее |
|
|
 |
13 | 80-4216039 |
Стопор Подробнее |
|
| 14 | 80В-4216105 |
Кронштейн Подробнее |
|
|
| 15 | А13.17.000 |
Рукоятка Подробнее |
|
|
| 16 | 85-4216100 |
Рычаг Подробнее |
|
|
| 17 | 50-3406037 |
Шайба упорная Подробнее |
|
|
| 18 | 4х36 |
Шплинт Подробнее |
|
|
| 19 | М8х16 |
Болт Подробнее |
|
|
| 20 | ШП8 |
Шайба Подробнее |
|
|
 |
21 | М8 |
Гайка Подробнее |
|
| 22 | 85-4216081-А |
Тяга Подробнее |
|
|
| 23 | М12х1,25 |
Гайка Подробнее |
|
|
| 24 | Тяга 50-3502203 |
Тяга Подробнее |
|
|
| 25 | 80-4216050 |
Рычаг 80-4216057со втулкой в сборе Подробнее |
|
|
| 26 | 12х32 |
Палец Подробнее |
|
|
| 27 | 80-4216043 |
Тяга Подробнее |
|
|
 |
27 | 80-4216060 |
Тяга 80-4216043 в сборе Подробнее |
|
| 28 | 70-4216048-Б |
Болт Подробнее |
|
|
| 29 | ШЧ16 |
Шайба Подробнее |
|
|
 |
30 | 70-4216013 |
Стакан Подробнее |
|
| 31 | 70-4216011 |
Пружина Подробнее |
|
|
 |
32 | 70-4216015 |
Крышка Подробнее |
|
| 33 | 4М10х60 |
Болт (технологический) Подробнее |
|
