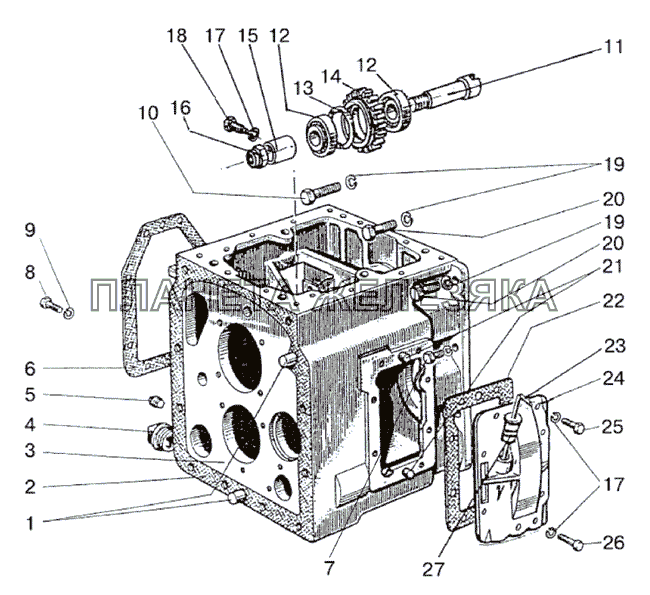

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 50-4605027 |
Штифт Подробнее |
|
| 2 | 50-1701026 |
Прокладка Подробнее |
|
|
| 3 | 50-1701025-А-01 |
Корпус Подробнее |
|
|
| 4 | 70-1701300 |
Пробка Подробнее |
|
|
| 5 | ПК КГ 3/8 |
Пробка Подробнее |
|
|
| 6 | 50-1701459 |
Прокладка Подробнее |
|
|
| 7 | M16-6gx55.109.40X.019 |
Болт Подробнее |
|
|
| 8 | M10-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 9 | 10 ОТ |
Шайба Подробнее |
|
|
| 10 | 1021-2401011-01 |
Болт Подробнее |
|
|
 |
11 | 52-1802094 |
Ось Подробнее |
|
| 12 | 7306А |
Подшипник Подробнее |
|
|
| 13 | 52-1802097-А |
Кольцо Подробнее |
|
|
 |
14 | 52-1802091 |
Шестерня Подробнее |
|
| 14 | 52-1802095-Б |
Шестерня промежуточная с кольцом и подшипником в сборе Подробнее |
|
|
 |
15 | 52-1802092-Б |
Втулка Подробнее |
|
 |
16 | 52-1802128 |
Гайка Подробнее |
|
| 17 | 12 ОТ |
Шайба Подробнее |
|
|
 |
18 | 52-1802093 |
Винт Подробнее |
|
| 19 | 16 ОТ |
Шайба Подробнее |
|
|
| 20 | 1021-2401011 |
Болт Подробнее |
|
|
 |
21 | Д01-015 |
Штифт установочный Подробнее |
|
| 22 | 50-1701456-А |
Прокладка Подробнее |
|
|
 |
23 | 70-1701415-А |
Масломер Подробнее |
|
 |
24 | 70-1701454-А2 |
Крышка Подробнее |
|
| 25 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 26 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 27 | 011-015-25-2-4 |
Кольцо Подробнее |
|
