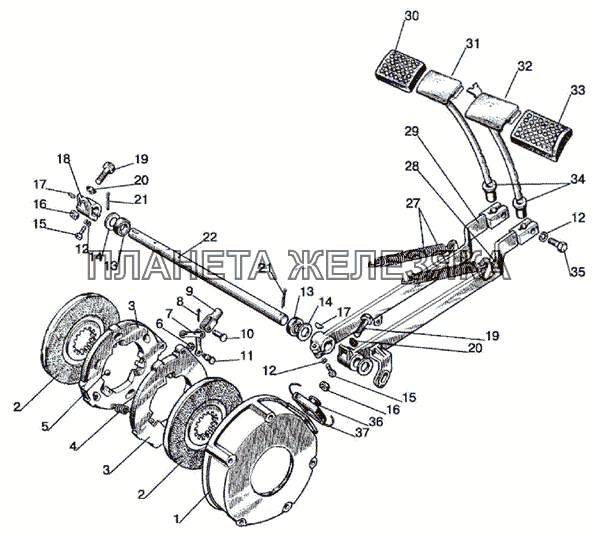

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-3503080 |
Тяга тормоза Подробнее |
|
||
| 80-3503080 |
Педаль правая с чехлом в сборе Подробнее |
|
||
| 80-3503090 |
Педаль левая с чехлом в сборе Подробнее |
|
||
| 85-3502010-01 |
Тормоз в сборе Подробнее |
|
||
| 1 | 1221-3502035 |
Кожух Подробнее |
|
|
| 2 | 85-3502040-01 |
Диск тормозной Подробнее |
|
|
| 2 | 85-3502040-04 |
Диск Подробнее |
|
|
| 3 | 85-3502030 |
Диск нажимной в сборе Подробнее |
|
|
| 3 | 85-3502036 |
Диск нажимной Подробнее |
|
|
 |
4 | 77.38.163 |
Пружина Подробнее |
|
| 5 | 22,225-100 |
Шарик Подробнее |
|
|
| 6 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 7 | 85-3502196 |
Тяга Подробнее |
|
|
| 8 | 3,2x18.019 |
Шплинт Подробнее |
|
|
 |
9 | 50-3502203 |
Вилка Подробнее |
|
| 10 | 12x32 |
Палец Подробнее |
|
|
| 11 | 50-3502198 |
Палец Подробнее |
|
|
| 12 | 12 ОТ |
Шайба Подробнее |
|
|
| 13 | 2.2-25x42-1 |
Манжета Подробнее |
|
|
 |
14 | 50-3503071 |
Шайба Подробнее |
|
| 15 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 16 | М12х1,25-61-1.04.019 |
Гайка Подробнее |
|
|
| 17 | СШ-611 |
Шпонка Подробнее |
|
|
 |
18 | 70-3503017-А |
Рычаг Подробнее |
|
| 19 | 70-3503019 |
Болт Подробнее |
|
|
 |
20 | 70-3503018 |
Шайба Подробнее |
|
| 21 | 5x36.019 |
Шплинт Подробнее |
|
|
| 22 | 50-3503015 |
Валик Подробнее |
|
|
| 27 | 50-1605152 |
Пружина Подробнее |
|
|
| 28 | 80-3503110 |
Рычаг Подробнее |
|
|
| 29 | 80-3503120 |
Рычаг Подробнее |
|
|
 |
30 | А13.34.001 |
Чехол Подробнее |
|
| 31 | 80-3503140 |
Педаль Подробнее |
|
|
| 32 | 80-3503130 |
Педаль Подробнее |
|
|
 |
33 | А13.33.002 |
Чехол Подробнее |
|
| 34 | 80-3503158-А |
Чехол Подробнее |
|
|
| 35 | M12-6gx30.88.35.019 |
Болт Подробнее |
|
|
 |
36 | 50-3502202 |
Чехол Подробнее |
|
| 37 | 1,6-О-С |
Проволока Подробнее |
|
