| ← Установка сцепления | Корпус сцепления → |

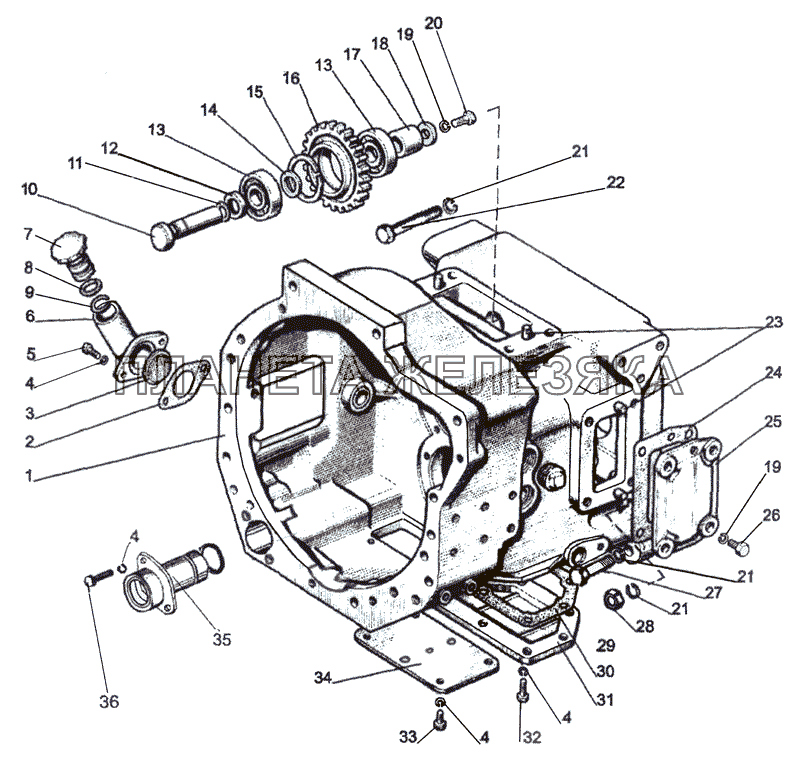

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
240-1002115 |
Горловина с кольцом пружинным и патрубком в сборе Подробнее |
||
| 80-1600010-03 |
Корпус Подробнее |
|
||
| А19.01.100 |
Крышка с пробкой и кольцом уплотнительным в сборе Подробнее |
|
||
| 1 | 80-1601015 |
Корпус Подробнее |
|
|
| 2 | 240-1002082-А |
Прокладка Подробнее |
|
|
| 3 | 240-1002085 |
Сетка Подробнее |
|
|
| 4 | 8Т |
Шайба Подробнее |
|
|
| 5 | M8-6gx20.88.35.019 |
Болт Подробнее |
|
|
 |
6 | 240-1002088-В |
Патрубок Подробнее |
|
 |
7 | А19.01.001 |
Пробка Подробнее |
|
| 8 | 042-048-30-2-1 |
Кольцо Подробнее |
|
|
| 9 | А19.01.003 |
Кольцо Подробнее |
|
|
| 10 | 80-1601335 |
Ось Подробнее |
|
|
| 11 | 020-025-30-1-4 |
Кольцо Подробнее |
|
|
| 12 | 80-1601337 |
Шайба Подробнее |
|
|
| 13 | 305А |
Подшипник Подробнее |
|
|
| 14 | 70-1601333 |
Кольцо Подробнее |
|
|
| 15 | С62 |
Кольцо Подробнее |
|
|
| 16 | 70-1601330 |
Шестерня 70-1601331 с кольцами в сборе Подробнее |
|
|
 |
16 | 70-1601331 |
Шестерня промежуточная Подробнее |
|
| 17 | 80-1601336 |
Втулка Подробнее |
|
|
| 18 | 80-1601334 |
Шайба Подробнее |
|
|
| 19 | 12 ОТ |
Шайба Подробнее |
|
|
| 20 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 21 | 20 ОТ |
Шайба Подробнее |
|
|
| 22 | 70-4605036-03 |
Болт Подробнее |
|
|
| 23 | ШЦК 10x25 |
Штифт Подробнее |
|
|
| 24 | 80-1601343 |
Прокладка Подробнее |
|
|
| 25 | 80-1601342 |
Крышка Подробнее |
|
|
| 26 | M12-6gx30.88.35.019 |
Болт Подробнее |
|
|
 |
27 | 70-4605036 |
Болт Подробнее |
|
| 28 | М20-6Н.6.019 |
Гайка Подробнее |
|
|
| 29 | ПК КГ1 1/4" |
Пробка Подробнее |
|
|
| 30 | 80-1601314 |
Прокладка Подробнее |
|
|
| 31 | 80-1601313 |
Крышка Подробнее |
|
|
| 32 | M8-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 33 | М8-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 34 | 50-1601341 |
Крышка сцепления Подробнее |
|
|
| 35 | 2022Д-1802015 |
Обойма Подробнее |
|
|
| 36 | М8-6gx35.88.35.019 |
Болт Подробнее |
|
