| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

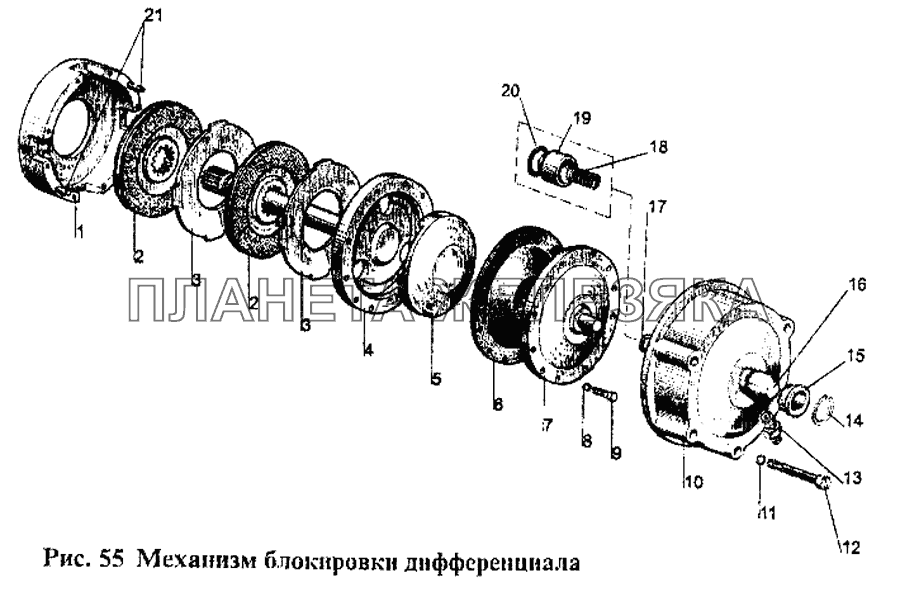

| 70-2409010-В |
Муфта блокировочная в сборе Подробнее |
|
||
| 82R-2409050-01 |
Переходник в сборе Подробнее |
|
||
| 1 | 70-2409015-А |
Корпус муфты Подробнее |
|
|
| 2 | 70-3502040-01 |
Диск Подробнее |
|
|
 |
3 | 70-2409028 |
Диск отжимной Подробнее |
|
 |
4 | 70-2409020 |
Вал блокировочный Подробнее |
|
 |
5 | 70-2409018 |
Диск нажимной Подробнее |
|
 |
6 | 70-2409021 |
Диафрагма Подробнее |
|
| 7 | 70-2409030-В |
Крышка диафрагмы Подробнее |
|
|
| 8 | SНР8 |
Шайба Подробнее |
|
|
| 9 | М8х35 |
Болт Подробнее |
|
|
| 10 | 70-2409035-А4 |
Кожух Подробнее |
|
|
| 11 | SНР12 |
Шайба Подробнее |
|
|
| 12 | М12х200 |
Болт Подробнее |
|
|
 |
13 | 70-2409037 |
Штуцер Подробнее |
|
| 14 | 2V40 |
Кольцо Подробнее |
|
|
| 15 | 82R-2409036 |
Уплотнитель Подробнее |
|
|
| 16 | 70-2409026-В |
Переходник Подробнее |
|
|
| 17 | 020-025-30-1-4 |
Кольцо Подробнее |
|
|
| 18 | 54-06-448-А |
Пружина Подробнее |
|
|
| 19 | 70-2409027-А |
Втулка Подробнее |
|
|
| 20 | 70-2409033-В |
Кольцо Подробнее |
|
|
| 21 | 82Рr2ах36 |
Штифт Подробнее |
|
