| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1220-4605010-02 |

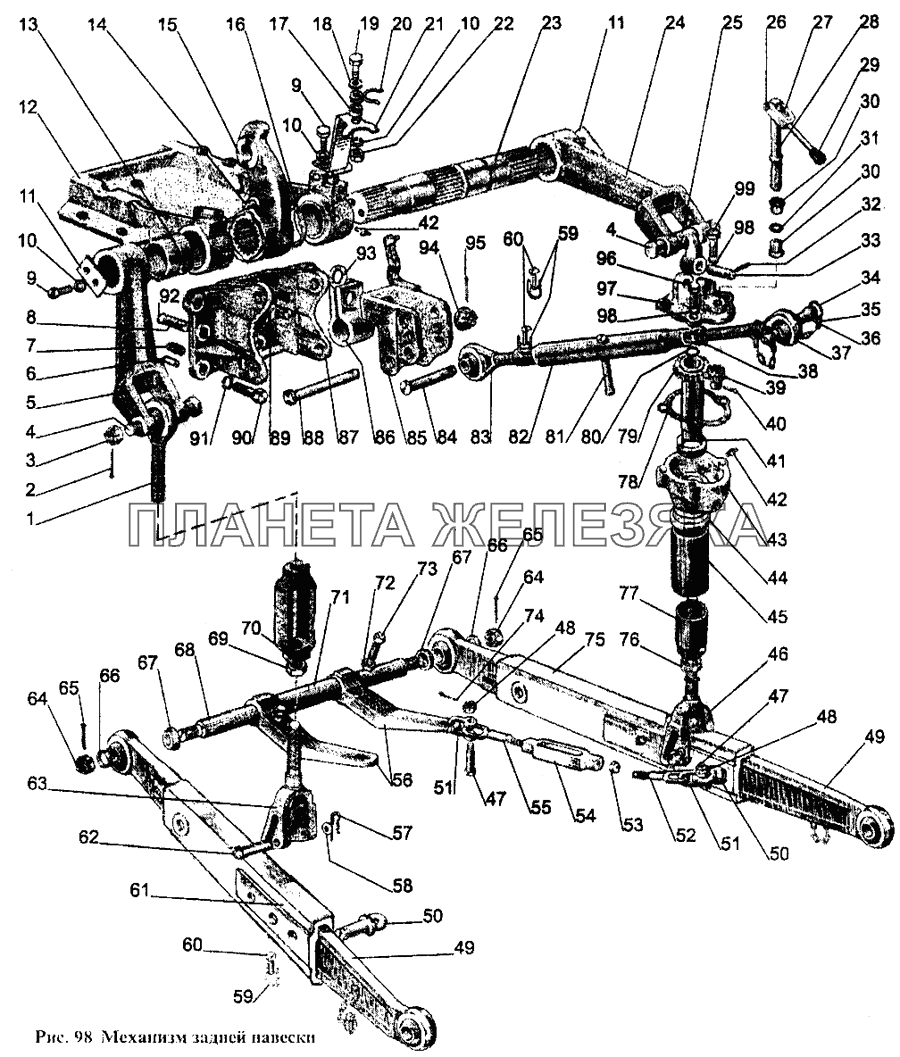

Механизм задней навески в сборе Подробнее |
|
||
| 1220-4605012 |
Раскос в сборе Подробнее |
|
||
| 1220-4605030-02 |
Тяга правая в сборе Подробнее |
|
||
| 1220-4605035-02 |
Тяга левая в сборе Подробнее |
|
||
 |
1220-4605115 |
Стяжка в сборе Подробнее |
||
 |
1220-4605150 |
Раскос в сборе Подробнее |
||
| 50-4605015 |
Болт с гайкой в сборе Подробнее |
|
||
| 80-4605026-01 |
Ось Подробнее |
|
||
| 85-4605145 |
Кронштейн в сборе Подробнее |
|
||
| А61.02.100-05 |
Винт диаметр 25 Подробнее |
|
||
| А61.05.004 |
Кольцо Подробнее |
|
||
 |
А61.05.005 |
Чека Подробнее |
||
| 1 | 1220-4605075 |
Винт Подробнее |
|
|
| 2 | 4х36 |
Шплинт Подробнее |
|
|
| 3 | М20х1,5 |
Гайка Подробнее |
|
|
| 4 | 142-4605076 |
Палец Подробнее |
|
|
| 5 | 1220-4605021 |
Рычаг левый Подробнее |
|
|
| 6 | 70-4605317 |
Ограничитель Подробнее |
|
|
| 7 | 21А-1601150 |
Пружина Подробнее |
|
|
 |
8 | 50-4605027 |
Штифт Подробнее |
|
| 9 | М12х25 |
Болт Подробнее |
|
|
| 10 | SНР12 |
Шайба Подробнее |
|
|
| 11 | 1220-4605123 |
Шайба Подробнее |
|
|
| 12 | 85-2401024-02 |
Крышка Подробнее |
|
|
| 13 | 1220-4605032 |
Втулка Подробнее |
|
|
| 14 | 80-4605313 |
Палец Подробнее |
|
|
| 15 | 1220-4605024 |
Рычаг Подробнее |
|
|
| 16 | 2В70 |
Кольцо Подробнее |
|
|
| 17 | 50-4605069 |
Втулка Подробнее |
|
|
| 18 | SНСН12 |
Шайба Подробнее |
|
|
| 19 | М12х35 |
Болт Подробнее |
|
|
 |
20 | А61.07.002 |
Пружина Подробнее |
|
| 21 | 85-4605240 |
Кронштейн Подробнее |
|
|
| 22 | М12 |
Гайка Подробнее |
|
|
| 23 | 1220-4605023 |
Вал Подробнее |
|
|
| 24 | 1220-4605022 |
Рычаг правый Подробнее |
|
|
| 25 | 1220-4605168 |
Серьга Подробнее |
|
|
| 26 | А61.01.016 |
Ось Подробнее |
|
|
| 27 | А61.01.400 |
Вилка Подробнее |
|
|
| 28 | А61.01.600 |
Вал Подробнее |
|
|
 |
29 | А61.01.014 |
Рукоятка Подробнее |
|
| 30 | А61.01.017 |
Втулка Подробнее |
|
|
| 31 | 016-021-30-2-4 |
Кольцо Подробнее |
|
|
| 32 | 8х45 |
Штифт Подробнее |
|
|
| 33 | 142-4605404 |
Палец Подробнее |
|
|
| 34 | А61.05.001 |
Кольцо Подробнее |
|
|
| 35 | А61.08.001 |
Цепочка Подробнее |
|
|
 |
36 | А61.03.001-02 |
Палец Подробнее |
|
 |
37 | А61.02.100-04 |
Винт Подробнее |
|
 |
38 | А61.02.003 |
Контргайка Подробнее |
|
| 39 | 142-4605413 |
Шестерня Подробнее |
|
|
| 40 | А61.01.005 |
Заклепка Подробнее |
|
|
 |
41 | 8210 |
Подшипник Подробнее |
|
| 42 | 1.3.С6.hr |
Масленка Подробнее |
|
|
| 43 | 142-4605415 |
Корпус Подробнее |
|
|
| 44 | 142-4605402 |
Втулка Подробнее |
|
|
| 45 | 142-4605407 |
Труба Подробнее |
|
|
| 46 | 1220-4605100 |
Вилка Подробнее |
|
|
 |
47 | 50-4605086 |
Болт серьги Подробнее |
|
| 48 | М12 |
Гайка Подробнее |
|
|
| 49 | 1220-4605040-02 |
Тяга Подробнее |
|
|
| 50 | 1220-4605048 |
Проушина Подробнее |
|
|
 |
51 | А61.09.002 |
Серьга Подробнее |
|
 |
52 | А61.04.002 |
Винт Подробнее |
|
| 53 | М18 |
Гайка Подробнее |
|
|
 |
54 | А61.04.003 |
Стяжка Подробнее |
|
 |
55 | А61.04.002-01 |
Винт Подробнее |
|
| 56 | 80-4605033 |
Кронштейн Подробнее |
|
|
 |
57 | А61.07.001 |
Шплинт Подробнее |
|
 |
58 | 50-3503071 |
Шайба Подробнее |
|
| 59 | А61.05.004 |
Кольцо Подробнее |
|
|
|
|
60 | А61.05.005 |
Чека Подробнее |
|
| 61 | 1220-4605050-01 |
Тяга левая Подробнее |
|
|
| 62 | 1220-4605084 |
Палец Подробнее |
|
|
| 63 | 1220-4605200 |
Вилка Подробнее |
|
|
 |
64 | А04.02.020 |
Гайка Подробнее |
|
| 65 | 5х45 |
Шплинт Подробнее |
|
|
| 66 | 80-4605047 |
Шайба Подробнее |
|
|
| 67 | 80-4605068 |
Шайба Подробнее |
|
|
 |
68 | 80-4605026 |
Ось Подробнее |
|
| 69 | 142-4605424 |
Контргайка Подробнее |
|
|
| 70 | 142-4605422 |
Стяжка Подробнее |
|
|
| 71 | 80-4605018 |
Втулка Подробнее |
|
|
| 72 | М16 |
Гайка Подробнее |
|
|
 |
73 | 50-4605019 |
Болт Подробнее |
|
| 74 | 3,2х18 |
Шплинт Подробнее |
|
|
| 75 | 1220-4605050 |
Тяга правая Подробнее |
|
|
| 76 | 142-4605401 |
Ограждение Подробнее |
|
|
| 77 | 142-4605406 |
Колпак Подробнее |
|
|
| 78 | 142-4605421 |
Прокладка Подробнее |
|
|
| 79 | 142-4605425 |
Труба Подробнее |
|
|
| 80 | 142-4605403 |
Ограничитель Подробнее |
|
|
| 81 | А61.03.102 |
Рукоятка Подробнее |
|
|
| 82 | А61.03.101 |
Труба Подробнее |
|
|
| 83 | А61.02.100-03 |
Винт Подробнее |
|
|
 |
84 | А61.10.001-02 |
Палец Подробнее |
|
| 85 | 85-4605330 |
Серьга Подробнее |
|
|
| 86 | 70-4605302-В |
Пружина Подробнее |
|
|
| 87 | 85-4605016 |
Кронштейн Подробнее |
|
|
 |
88 | А61.10.001 |
Палец Подробнее |
|
| 89 | 70-4605320 |
Болт Подробнее |
|
|
 |
90 | 70-4605036 |
Болт Подробнее |
|
| 91 | SНР20 |
Шайба Подробнее |
|
|
| 92 | 54.38.619 |
Кольцо Подробнее |
|
|
| 93 | 70-4605304 |
Шайба Подробнее |
|
|
| 94 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 95 | 5х36 |
Шплинт Подробнее |
|
|
| 96 | М16х40 |
Болт Подробнее |
|
|
| 97 | 142-4605418 |
Крышка Подробнее |
|
|
| 98 | SНР16 |
Шайба Подробнее |
|
|
| 99 | 142-4605408 |
Болт Подробнее |
|
