| ← Глушитель | Труба водосборная и термостаты → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1220-1301010 |

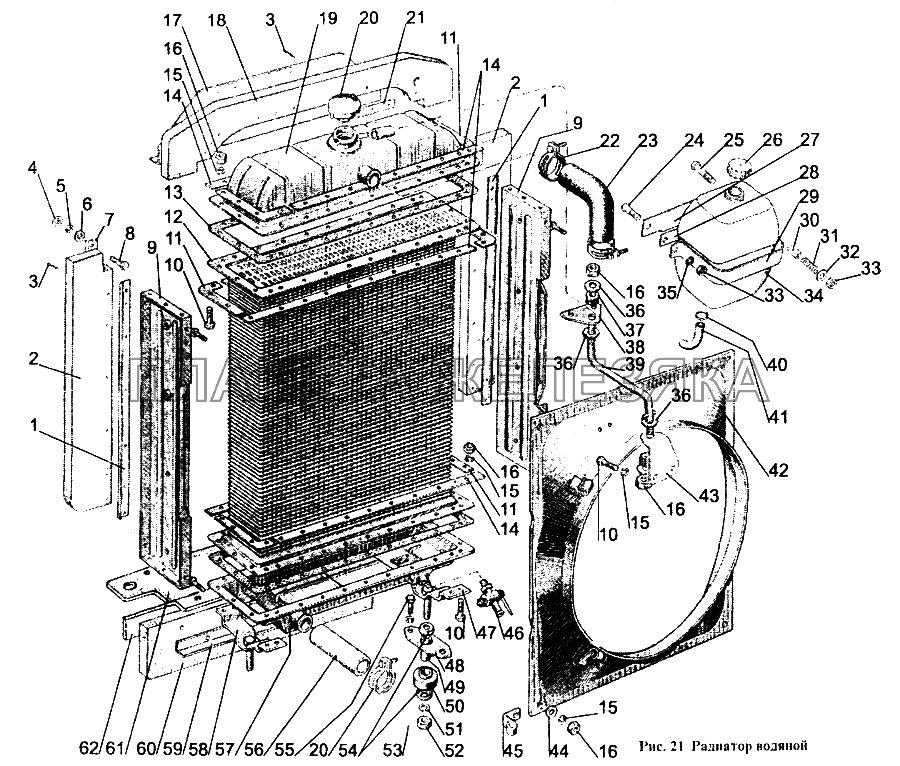

Радиатор водяной в сборе Подробнее |
|
||
| 1 | 80V-1301337 |
Планка Подробнее |
|
|
| 2 | 1221-1301333 |
Уплотнитель боковой Подробнее |
|
|
| 3 | 3,2х25 |
Шплинт Подробнее |
|
|
 |
4 | М8 |
Гайка Подробнее |
|
| 5 | SНР8 |
Шайба Подробнее |
|
|
| 6 | SНСН8 |
Шайба Подробнее |
|
|
| 7 | 80V-1301332 |
Планка Подробнее |
|
|
| 8 | М8х30 |
Болт Подробнее |
|
|
| 9 | 70U.13.01.126 |
Стойка радиатора Подробнее |
|
|
| 10 | М8х25 |
Болт Подробнее |
|
|
| 11 | 70U.13.01.255 |
Накладка угловая Подробнее |
|
|
| 12 | 100U.13.01.021 |
Сердцевина радиатора Подробнее |
|
|
| 13 | 70U.13.01.169 |
Прокладка Подробнее |
|
|
| 14 | 70U.13.01.256 |
Накладка Подробнее |
|
|
| 15 | SНР8 |
Шайба Подробнее |
|
|
|
|
16 | М8 |
Гайка Подробнее |
|
| 17 | 1220-1301341 |
Кронштейн Подробнее |
|
|
| 18 | 1221-1301346 |
Уплотнитель Подробнее |
|
|
| 19 | 100U.13.01.055 |
Бак верхний Подробнее |
|
|
| 20 | R21.01.270 |
Пробка Подробнее |
|
|
| 21 | 80V-1301342 |
Планка Подробнее |
|
|
 |
22 | 50-70 |
Хомут фирмы Nоrmа Подробнее |
|
| 23 | 142-1303010 |
Шланг Подробнее |
|
|
| 24 | М6х16 |
Винт Подробнее |
|
|
| 25 | М6х40 |
Болт Подробнее |
|
|
| 26 | 80Р-1311011 |
Пробка Подробнее |
|
|
| 27 | 1221-1311001 |
Кронштейн Подробнее |
|
|
| 28 | 80-1311004 |
Пластина Подробнее |
|
|
| 29 | 80-1311002 |
Хомут Подробнее |
|
|
| 30 | 80-1311003 |
Втулка Подробнее |
|
|
| 31 | 54.06.413 |
Пружина Подробнее |
|
|
| 32 | 80-1311006 |
Тарелка Подробнее |
|
|
| 33 | М6 |
Гайка Подробнее |
|
|
| 34 | 80Р-1311010 |
Бачок расширительный Подробнее |
|
|
| 35 | SНР6 |
Шайба Подробнее |
|
|
| 36 | SНСН6 |
Шайба Подробнее |
|
|
| 37 | 85-1302071 |
Амортизатор Подробнее |
|
|
| 38 | 1220-1302001 |
Кронштейн Подробнее |
|
|
| 39 | 1220-1302003 |
Растяжка Подробнее |
|
|
| 40 | 12-20 |
Хомут Nоrmа Подробнее |
|
|
| 41 | 1220-1311008 |
Трубка Подробнее |
|
|
 |
42 | 1220-1309080 |
Кожух Подробнее |
|
| 43 | 1220-1302002 |
Кронштейн Подробнее |
|
|
| 44 | SНСН8 |
Шайба Подробнее |
|
|
| 45 | 48-1104016 |
Хомутик Подробнее |
|
|
| 46 | Кr2-1305000 |
Кран Подробнее |
|
|
| 47 | 1220.13.01.180 |
Опора правая Подробнее |
|
|
| 48 | 70U.13.02.016 |
Планка Подробнее |
|
|
| 49 | 70U.13.02.015 |
Втулка Подробнее |
|
|
| 50 | 70U.13.02.018 |
Амортизатор Подробнее |
|
|
| 51 | SНР12 |
Шайба Подробнее |
|
|
| 52 | М12 |
Гайка Подробнее |
|
|
| 53 | 3,2х20 |
Шплинт Подробнее |
|
|
| 54 | SНСН12 |
Шайба Подробнее |
|
|
| 55 | М8х16 |
Болт Подробнее |
|
|
| 56 | 1220-1303004-01 |
Шланг Подробнее |
|
|
| 57 | 70U.13.01.075 |
Бак нижний Подробнее |
|
|
| 58 | 1221.13.01.190 |
Опора левая Подробнее |
|
|
| 59 | 1220-1301371 |
Планка Подробнее |
|
|
| 60 | 1220-1301008 |
Уплотнитель Подробнее |
|
|
| 61 | 70-1301233 |
Уплотнитель Подробнее |
|
|
| 62 | 1220-1301002 |
Кронштейн Подробнее |
|
