| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

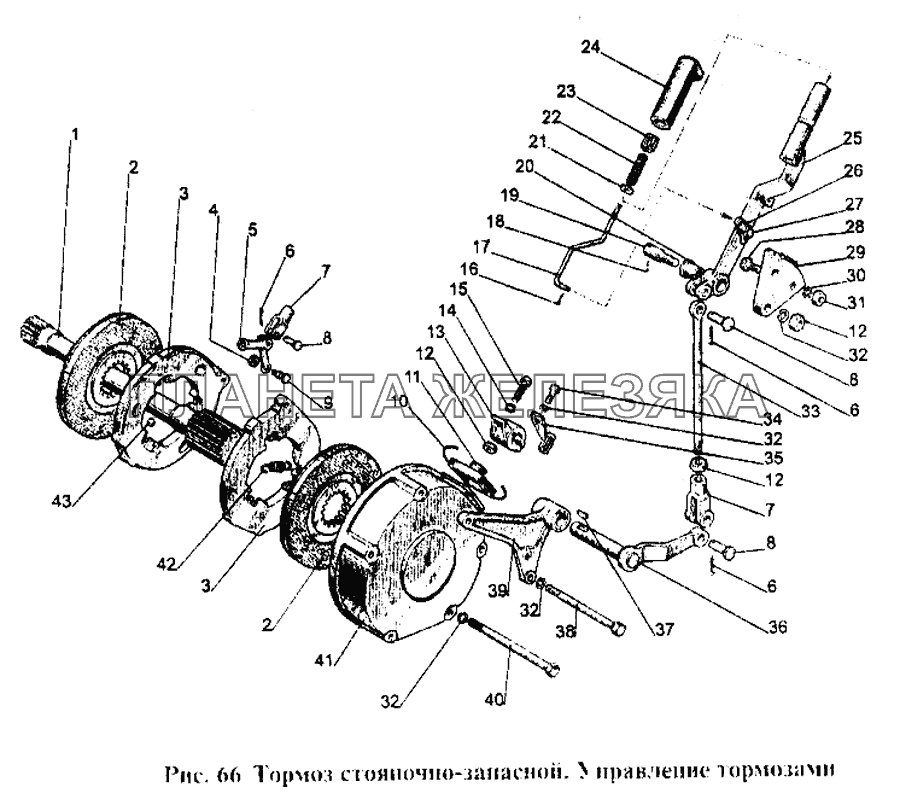

| 50-3502010 |
Тормоз в сборе Подробнее |
|
||
| 50-3502030-А |
Диски нажимные в сборе Подробнее |
|
||
 |
1 | 70-3504055 |
Вал Подробнее |
|
| 2 | 70-3502040-01 |
Диск Подробнее |
|
|
| 3 | 50-3502036-В |
Диск нажимной Подробнее |
|
|
 |
4 | М8 |
Гайка Подробнее |
|
| 5 | 50-3502196 |
Тяга Подробнее |
|
|
| 6 | 3,2х18 |
Шплинт Подробнее |
|
|
 |
7 | 50-3502203 |
Вилка Подробнее |
|
| 8 | 12х32 |
Палец Подробнее |
|
|
| 9 | 50-3502198 |
Палец Подробнее |
|
|
| 10 | 1,6х300 |
Проволока Подробнее |
|
|
 |
11 | 50-3502202 |
Чехол Подробнее |
|
| 12 | М12х1,25 |
Гайка Подробнее |
|
|
 |
13 | 70-3503017-А |
Рычаг Подробнее |
|
 |
14 | 70-3503018 |
Шайба Подробнее |
|
| 15 | 70-3503019 |
Болт Подробнее |
|
|
| 16 | 2х12 |
Шплинт Подробнее |
|
|
| 17 | 70-3507122 |
Тяга Подробнее |
|
|
| 18 | 4х25 |
Шплинт Подробнее |
|
|
| 19 | 70-3507132-В |
Ось Подробнее |
|
|
| 20 | 70-4605308-В |
Втулка Подробнее |
|
|
| 21 | SНСН5 |
Гайка Подробнее |
|
|
| 22 | 55-17-27 |
Пружина Подробнее |
|
|
| 23 | А13.19.002 |
Кнопка Подробнее |
|
|
| 24 | А13.19.001 |
Рукоятка Подробнее |
|
|
| 25 | 85-3507130 |
Рычаг Подробнее |
|
|
| 26 | 50-1606026 |
Защелка Подробнее |
|
|
| 27 | 70-3507024 |
Ось Подробнее |
|
|
| 28 | М10х30 |
Болт Подробнее |
|
|
| 29 | 70-3507021-В |
Сектор Подробнее |
|
|
| 30 | SНР10 |
Шайба Подробнее |
|
|
| 31 | М10 |
Гайка Подробнее |
|
|
| 32 | SНР12 |
Шайба Подробнее |
|
|
| 33 | 85-3507141 |
Тяга Подробнее |
|
|
| 34 | М12х45 |
Болт Подробнее |
|
|
| 35 | 70-3514107 |
Рычаг Подробнее |
|
|
| 36 | 85-3507060 |
Валик Подробнее |
|
|
| 37 | 6х11 |
Шпонка сегментная Подробнее |
|
|
| 38 | М12х220 |
Болт Подробнее |
|
|
| 39 | 70-3507070-01 |
Кронштейн Подробнее |
|
|
| 40 | М12х200 |
Болт Подробнее |
|
|
 |
41 | 50-3502035-А2 |
Кожух Подробнее |
|
 |
42 | 77.38.163 |
Пружина Подробнее |
|
| 43 | 22,225 |
Шарик Подробнее |
|
