| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

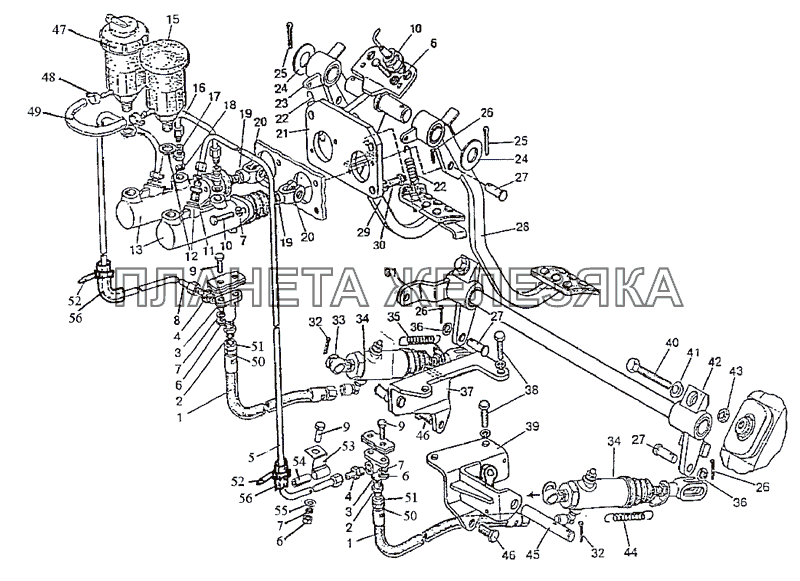

| 1522-3503700 |
Управление тормозами Подробнее |
|
||
| 1 | 923-3503200 |
Рукав Подробнее |
|
|
| 2 | 822-3503155 |
Штуцер Подробнее |
|
|
| 3 | 80В-1602106-Б |
Угольник Подробнее |
|
|
| 4 | 822-3503701 |
Штуцер Подробнее |
|
|
| 5 | 1522-3503080 |
Трубопровод Подробнее |
|
|
 |
6 | М8 |
Гайка Подробнее |
|
| 7 | ПШ8 |
Шайба Подробнее |
|
|
| 8 | 1522-3503070 |
Трубопровод Подробнее |
|
|
| 9 | М8х25 |
Болт Подробнее |
|
|
| 10 | ТП8х35 |
Болт Подробнее |
|
|
| 11 | 822-3503083 |
Штуцер Подробнее |
|
|
| 12 | Д18-055А |
Кольцо Подробнее |
|
|
| 13 | А73067386 |
Цилиндр «Meritor» Подробнее |
|
|
| 15 | 822-3503090 |
Бачок Подробнее |
|
|
| 16 | 822-3503100 |
Трубопровод Подробнее |
|
|
| 17 | 822-3503084 |
Штуцер Подробнее |
|
|
| 18 | 36-1104788 |
Прокладка Подробнее |
|
|
| 19 | М10 |
Гайка Подробнее |
|
|
| 20 | 822-3502203 |
Вилка Подробнее |
|
|
| 21 | 923-3503720 |
Кронштейн Подробнее |
|
|
| 22 | 70-4616033 |
Пружина Подробнее |
|
|
| 23 | 923-3503730 |
Педаль правая Подробнее |
|
|
 |
24 | 50-3503071 |
Шайба Подробнее |
|
| 25 | 5x36 |
Шплинт Подробнее |
|
|
| 26 | 3,2x18 |
Шплинт Подробнее |
|
|
| 27 | 12x32 |
Палец Подробнее |
|
|
| 28 | 923-3503740 |
Педаль левая Подробнее |
|
|
| 29 | ШП10 |
Шайба Подробнее |
|
|
| 30 | М10х25 |
Болт Подробнее |
|
|
| 31 | 1522-3503045 |
Рычаг правый Подробнее |
|
|
| 32 | 4x22 |
Шплинт Подробнее |
|
|
| 33 | ШЧ16 |
Шайба Подробнее |
|
|
 |
34 | 1522-3503550-А |
Цилиндр рабочий Подробнее |
|
| 35 | 822-3503702 |
Пружина Подробнее |
|
|
| 36 | ШЧ12 |
Шайба Подробнее |
|
|
| 37 | 1522-3503030 |
Кронштейн правый Подробнее |
|
|
| 38 | М10х35 |
Болт Подробнее |
|
|
| 39 | 1522-3503040-А |
Кронштейн левый Подробнее |
|
|
| 40 | 70-3503019 |
Болт Подробнее |
|
|
 |
41 | 70-3503018 |
Шайба Подробнее |
|
| 42 | 1522-3503025 |
Рычаг левый Подробнее |
|
|
| 43 | M12x1,25 |
Гайка Подробнее |
|
|
| 44 | 50-1605152 |
Пружина Подробнее |
|
|
| 45 | 1522-3503013 |
Ось Подробнее |
|
|
| 46 | М12х30 |
Болт Подробнее |
|
|
| 47 | 822-3503090-01 |
Бачок Подробнее |
|
|
| 48 | -Norma-12x20 |
Хомут Подробнее |
|
|
| 49 | 822-3503098 |
Шланг Подробнее |
|
|
| 50 | 923-3503221 |
Ниппель Подробнее |
|
|
| 51 | Д80-4607212 |
Гайка Подробнее |
|
|
| 52 | 80-3723045 |
Манжета Подробнее |
|
|
| 53 | 48-1104016 |
Хомутик Подробнее |
|
|
| 54 | 1522-2407317 |
Трубка Подробнее |
|
|
| 55 | С8 |
Шайба Подробнее |
|
|
| 56 | 1522-3503703 |
Трубка Подробнее |
|
