| ← Вал пониженных передач | Коробка передач 1222-1700010 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-1702010 |

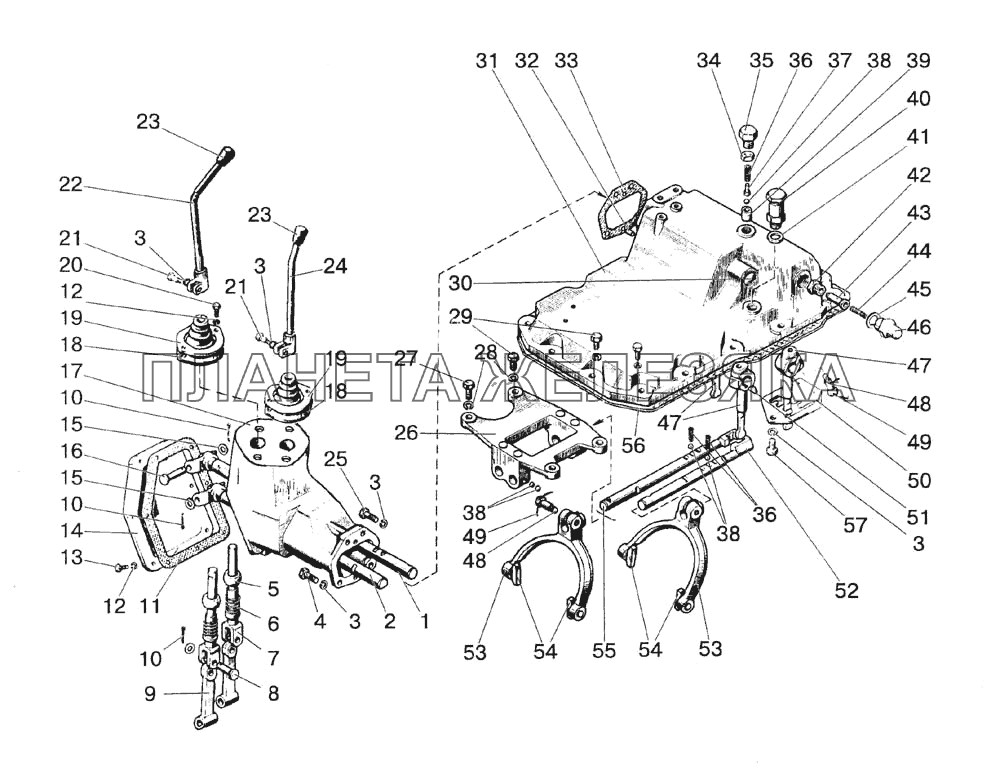

Механизм управления коробкой передач Подробнее |
|
||
| 80С-1702300 |
Ограничитель в сборе Подробнее |
|
||
| 1 | 80С-1702070 |
Вал Подробнее |
|
|
| 2 | 80С-1702060 |
Вал Подробнее |
|
|
| 3 | ШП10 |
Шайба Подробнее |
|
|
| 4 | М10х35 |
Болт Подробнее |
|
|
| 5 | 142-1702032 |
Сфера Подробнее |
|
|
| 6 | 77-37-117 |
Пружина Подробнее |
|
|
| 7 | 80С-1702074 |
Вилка Подробнее |
|
|
| 8 | 12х32 |
Палец Подробнее |
|
|
| 9 | 80С-1702073 |
Рычаг Подробнее |
|
|
| 10 | 3,2х18 |
Шплинт Подробнее |
|
|
| 11 | 80-1702068 |
Прокладка Подробнее |
|
|
| 12 | ШП6 |
Шайба Подробнее |
|
|
| 13 | М6х16 |
Винт Подробнее |
|
|
| 14 | 80-1702067 |
Крышка Подробнее |
|
|
| 15 | ШЧ12 |
Шайба Подробнее |
|
|
| 16 | 12х55 |
Палец Подробнее |
|
|
| 17 | 80-1702078 |
Корпус Подробнее |
|
|
| 18 | 55-47-569-А |
Чехол Подробнее |
|
|
| 19 | 80С-1702075 |
Шайба Подробнее |
|
|
| 20 | М6х20 |
Винт Подробнее |
|
|
| 21 | М10х30 |
Болт Подробнее |
|
|
| 22 | 1522-1702600 |
Рычаг Подробнее |
|
|
| 23 | 12-12-108 |
Рукоятка Подробнее |
|
|
| 24 | 1522-1702500 |
Рычаг Подробнее |
|
|
| 25 | М10х40 |
Болт Подробнее |
|
|
| 26 | 80С-1702080 |
Корпус в сборе Подробнее |
|
|
| 26 | 80С-1702081 |
Корпус Подробнее |
|
|
| 27 | М12х30 |
Болт Подробнее |
|
|
| 28 | ШП12 |
Шайба Подробнее |
|
|
| 29 | 50-1702092 |
Болт призонный М12х42 Подробнее |
|
|
| 30 | 28-005 |
Заглушка Подробнее |
|
|
| 31 | 1221-1702025 |
Крышка Подробнее |
|
|
| 32 | 8х16 |
Штифт Подробнее |
|
|
| 33 | 80С-1702066 |
Прокладка Подробнее |
|
|
| 34 | М16 |
Гайка Подробнее |
|
|
| 35 | 70-1703204 |
Болт Подробнее |
|
|
| 36 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 37 | 80-1704039 |
Направляющая Подробнее |
|
|
| 38 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 39 | 70-1703013 |
Втулка Подробнее |
|
|
| 40 | 85-1702270 |
Сапун Подробнее |
|
|
| 41 | В50-3522023 |
Прокладка Подробнее |
|
|
| 42 | 80С-1702301 |
Втулка Подробнее |
|
|
| 43 | 80С-1702303 |
Фиксатор Подробнее |
|
|
| 44 | 80-1737113 |
Пружина Подробнее |
|
|
| 45 | 80-1702098 |
Шайба Подробнее |
|
|
| 46 | 80С-1702302 |
Корпус Подробнее |
|
|
| 47 | 85-1702055 |
Рычаг Подробнее |
|
|
| 48 | 80-1702108 |
Болт Подробнее |
|
|
| 49 | 1,6-0-С |
Проволока Подробнее |
|
|
| 50 | 75-1702052 |
Кулиса Подробнее |
|
|
 |
51 | 6х10 |
Заклепка Подробнее |
|
| 52 | 80С-1702083 |
Поводок Подробнее |
|
|
| 53 | 80С-1702090-Б |
Вилка Подробнее |
|
|
| 53 | 80С-1702091 |
Вилка Подробнее |
|
|
| 54 | 80С-1702092 |
Сухарь Подробнее |
|
|
 |
55 | 80С-1702082 |
Поводок Подробнее |
|
| 56 | 85-1702026 |
Прокладка Подробнее |
|
|
| 57 | М10х20 |
Болт Подробнее |
|
