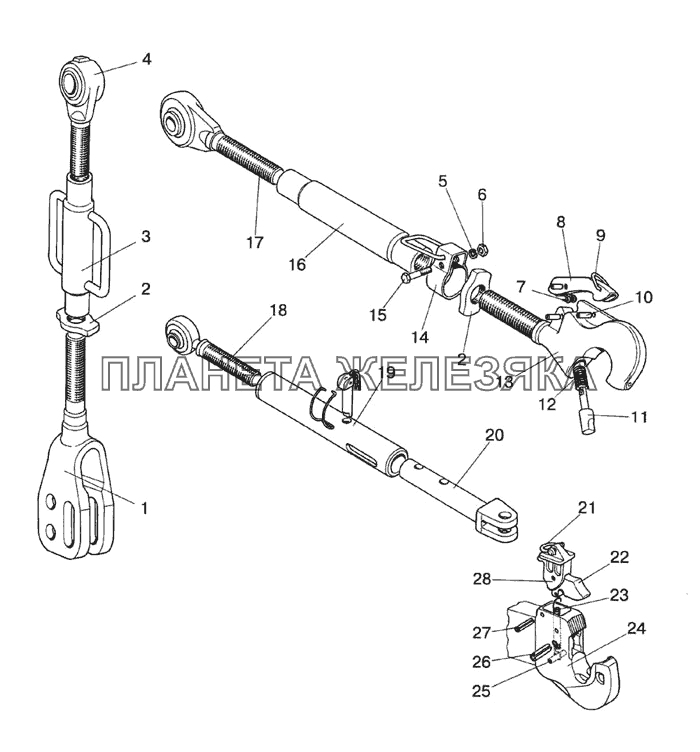

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1522-4605060 |
Раскос Подробнее |
|
||
| 1522-4605090 |
Тяга верхняя Подробнее |
|
||
| 1522-4605120 |
Стяжка Подробнее |
|
||
| 1 | 1522-4605080 |
Вилка Подробнее |
|
|
| 2 | 1522-4605071 |
Контргайка Подробнее |
|
|
| 3 | 1522-4605075 |
Труба Подробнее |
|
|
| 4 | 1522-4605065 |
Винт Подробнее |
|
|
| 5 | ШП10 |
Шайба Подробнее |
|
|
| 6 | М10 |
Гайка Подробнее |
|
|
| 7 | 99049 |
Пружина Подробнее |
|
|
| 8 | 306842 |
Рукоятка фиксатора Подробнее |
|
|
| 9 | 99015 |
Скоба Подробнее |
|
|
| 10 | 10486 |
Штифт 6x28 Подробнее |
|
|
| 11 | 99113 |
Фиксатор Подробнее |
|
|
| 12 | 99050 |
Пружина защелки Подробнее |
|
|
| 13 | Захват верхней тяги |
Захват верхней тяги Подробнее |
|
|
| 14 | 1522-4605110 |
Кронштейн Подробнее |
|
|
| 15 | М10х50 |
Болт Подробнее |
|
|
| 16 | 1522-4605076-01 |
Труба Подробнее |
|
|
| 17 | 1522-4605065-01 |
Винт Подробнее |
|
|
| 18 | 1522-4605125 |
Винт Подробнее |
|
|
| 19 | 1522-4605130 |
Направляющая Подробнее |
|
|
| 20 | 1522-4605135 |
Ползун Подробнее |
|
|
| 21 | 200030 |
Кольцо Подробнее |
|
|
| 22 | 309758 |
Защелка фиксатора Подробнее |
|
|
| 23 | 308524 |
Пружина Подробнее |
|
|
| 24 | Захват нижних тяг |
Захват нижних тяг Подробнее |
|
|
| 25 | 99435 |
Штифт 6x32 Подробнее |
|
|
| 26 | 99599 |
Штифт 13x36 Подробнее |
|
|
| 27 | 308520 |
Штифт упорный 10х36 Подробнее |
|
|
 |
28 | 20002 |
Рукоятка фиксатора Подробнее |
