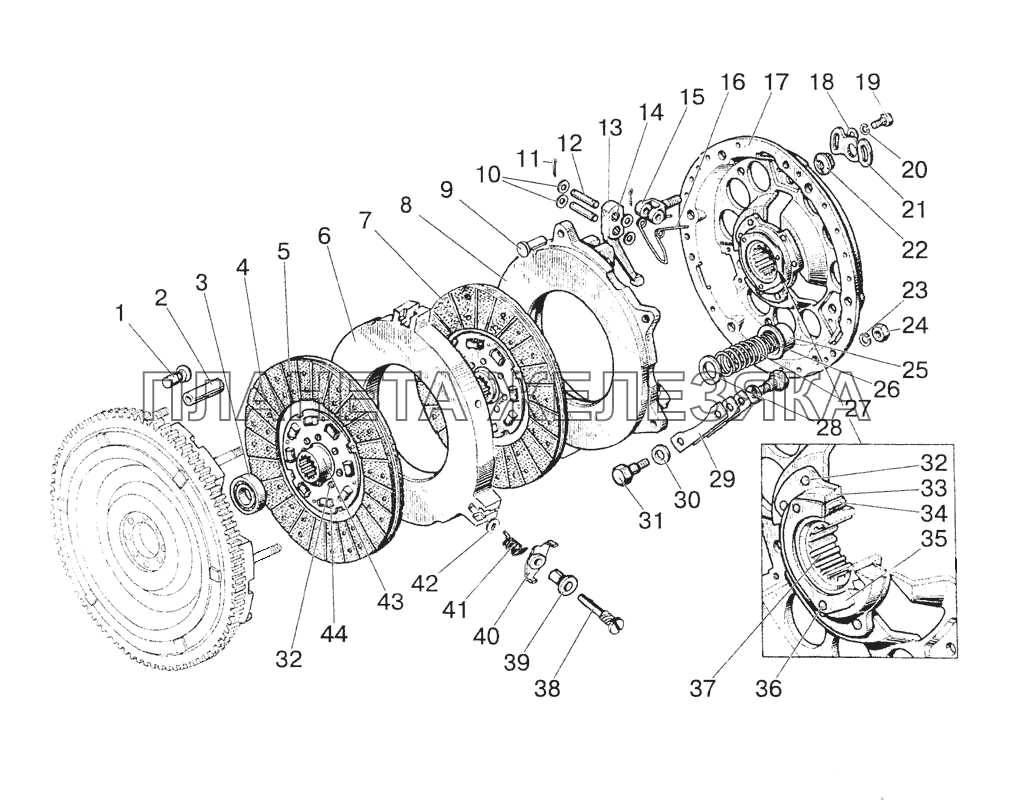

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1522-1601090 |
Диск сцепления Подробнее |
|
||
| 1 | 142-1601316 |
Сухарь Подробнее |
|
|
 |
2 | 70-1601074 |
Втулка Подробнее |
|
| 3 | 180205К1С17 |
Подшипник Подробнее |
|
|
 |
4 | 70-1601138-01 |
Накладка фрикционная Подробнее |
|
| 5 | 2-4х8-32 |
Заклепка Подробнее |
|
|
| 6 | 1520-1601085 |
Диск средний в сборе Подробнее |
|
|
| 6 | 1520-1601092 |
Диск средний Подробнее |
|
|
 |
7 | 85-1601130-01 |
Диск ведомый (с безасбестовыми накладками) Подробнее |
|
| 8 | 85-1601093-Б |
Диск нажимной Подробнее |
|
|
| 9 | 1520-1601123 |
Упор Подробнее |
|
|
| 10 | 85-1601108 |
Шайба Подробнее |
|
|
| 11 | 3,2х18 |
Шплинт Подробнее |
|
|
 |
12 | 85-1601096 |
Палец Подробнее |
|
| 13 | 1522-1601095 |
Рычаг отжимной Подробнее |
|
|
 |
13 | 85-1601094 |
Рычаг отжимной Подробнее |
|
| 14 | 2х15,8 |
Ролик Подробнее |
|
|
 |
15 | 85-1601097 |
Вилка Подробнее |
|
 |
16 | 85-1601083 |
Пружина Подробнее |
|
| 17 | 85-1601120-Б |
Диск опорный Подробнее |
|
|
| 17 | 85-1601122-Б |
Диск опорный Подробнее |
|
|
| 17 | 85-1601125 |
Диск опорный с заклепкой и ступицей в сборе Подробнее |
|
|
| 18 | ШЧ8 |
Шайба Подробнее |
|
|
| 19 | М8х16 |
Болт Подробнее |
|
|
| 20 | ШП8 |
Шайба Подробнее |
|
|
| 21 | 85-1601086 |
Шайба стопорная Подробнее |
|
|
| 22 | 85-1601109-А |
Гайка регулировочная Подробнее |
|
|
| 23 | ШП12 |
Шайба Подробнее |
|
|
| 24 | М12х1,25 |
Гайка Подробнее |
|
|
| 25 | 85-1601072-Б |
Стакан Подробнее |
|
|
| 26 | 77.55.121-1 |
Пружина Подробнее |
|
|
| 27 | 85-1601115 |
Пружина Подробнее |
|
|
| 28 | 85-1601118-Б |
Шайба изолирующая Подробнее |
|
|
 |
29 | 85-1601124 |
Пластина Подробнее |
|
| 30 | 85-1601121 |
Шайба Подробнее |
|
|
 |
31 | 85-1601126 |
Болт Подробнее |
|
 |
32 | 8х12 |
Заклепка Подробнее |
|
| 33 | 70-1601051 |
Ступица (входит в дет.70-1601125) Подробнее |
|
|
| 34 | 70-1601091 |
Демпфер Подробнее |
|
|
| 35 | 70-1601062 |
Шайба Подробнее |
|
|
| 36 | 6х30 |
Штифт Подробнее |
|
|
| 37 | 70-1601053 |
Втулка Подробнее |
|
|
 |
38 | 142-1601306 |
Ось отжимного рычага Подробнее |
|
| 39 | 142-1601088 |
Втулка Подробнее |
|
|
 |
40 | 142-1601087-Б |
Рычаг отжимной Подробнее |
|
| 41 | 142-1601314-Б |
Пружина Подробнее |
|
|
 |
42 | 142-1601089 |
Шайба стопорная Подробнее |
|
| 43 | 50-1601142-А |
Ступица Подробнее |
|
|
| 44 | 70-1601071 |
Демпфер Подробнее |
|
