| ← Вал первичный | Вал промежуточный → |

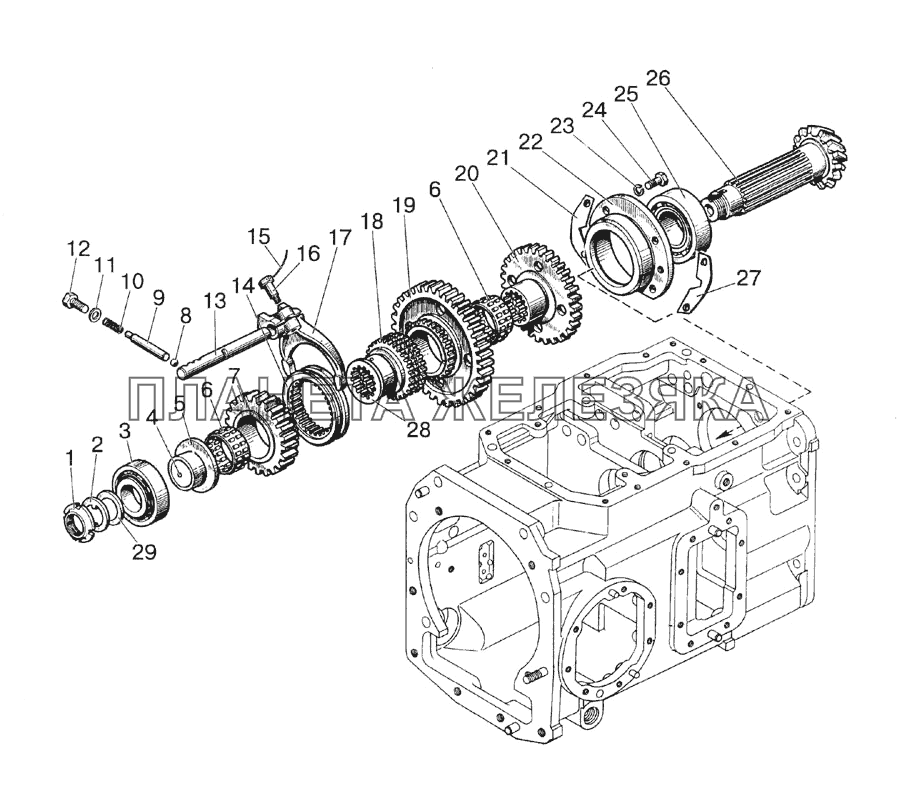

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1522-1701254-01 |
Шайба 0,5 мм Подробнее |
|
||
| 80-1701050Б |
Вал вторичный Подробнее |
|
||
| 80-1701140-Б |
Гнездо Подробнее |
|
||
| 1 | 80-1701045 |
Гайка Подробнее |
|
|
| 2 | 1522-1701354 |
Шайба Подробнее |
|
|
| 3 | 67512-А |
Подшипник Подробнее |
|
|
| 4 | 80-1701044 |
Стопор Подробнее |
|
|
| 5 | 1522-1701353 |
Втулка Подробнее |
|
|
| 6 | 664714Е |
Подшипник Подробнее |
|
|
| 7 | 1522-1701314 |
Шестерня Подробнее |
|
|
| 8 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 9 | 85-1702048 |
Штифт Подробнее |
|
|
| 10 | 50-1702148А |
Пружина Подробнее |
|
|
| 11 | 85-1702051 |
Шайба Подробнее |
|
|
| 12 | М12х25 |
Болт Подробнее |
|
|
| 13 | 1522-1702037 |
Поводок Подробнее |
|
|
| 14 | 112-1701316 |
Муфта Подробнее |
|
|
| 15 | 1,6-0-С |
Проволока Подробнее |
|
|
| 16 | 80-1702108 |
Болт Подробнее |
|
|
| 17 | 85-1702029Б |
Вилка Подробнее |
|
|
| 18 | 1522-1701348 |
Втулка Подробнее |
|
|
| 19 | 1522-1701312 |
Шестерня Подробнее |
|
|
| 20 | 1522-1701313 |
Шестерня Подробнее |
|
|
 |
21 | 50-1701258 |
Прокладка регулировочная 0,2 мм Подробнее |
|
| 22 | 80-1701141-Б |
Гнездо Подробнее |
|
|
| 23 | Шп10 |
Шайба Подробнее |
|
|
| 24 | М10х30 |
Болт Подробнее |
|
|
| 25 | 7712А |
Подшипник Подробнее |
|
|
| 26 | 1522-1701252 |
Вал Подробнее |
|
|
 |
27 | 50-1701259 |
Прокладка регулировочная 0,5 мм Подробнее |
|
| 28 | 1522-1701349 |
Втулка Подробнее |
|
|
| 29 | 1522-1701254 |
Шайба 0,2 мм Подробнее |
|
