| ← Механизм реверса | Установка отопителя-охладителя → |

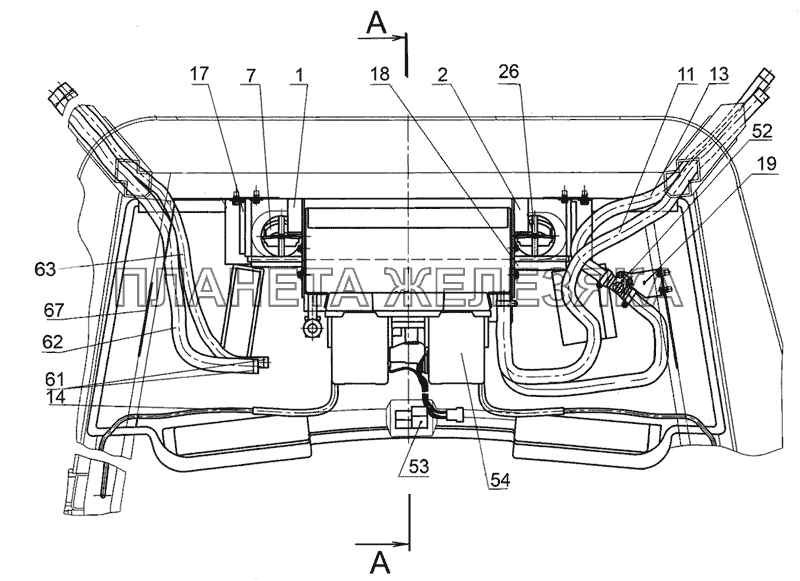

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3022-8101020 |
Кронштейн Подробнее |
|
|
| 2 | 3022-8101020-01 |
Кронштейн Подробнее |
|
|
| 3 | 3022-8101100 |
Кронштейн Подробнее |
|
|
| 6 | 1522-8101110 |
Панель Подробнее |
|
|
| 7 | 1522-8104100 |
Дефлектор Подробнее |
|
|
| 8 | 80-3805065-01 |
Винт Подробнее |
|
|
 |
9 | 80-8104060 |
Фильтр Подробнее |
|
| 11 | 3022-8101011 |
Шланг Подробнее |
|
|
| 13 | 3022-8101011-02 |
Шланг Подробнее |
|
|
| 14 | 3022-8101012 |
Трубка Подробнее |
|
|
| 17 | 3022-8101017 |
Стенка Подробнее |
|
|
| 18 | 3022-8101018 |
Уплотнитель Подробнее |
|
|
| 19 | 1522-8101036 |
Кронштейн Подробнее |
|
|
| 21 | 1522-8101013-02 |
Уплотнитель Подробнее |
|
|
| 23 | 1522-8101091-02 |
Уплотнитель Подробнее |
|
|
| 25 | 1522-8104023 |
Решетка Подробнее |
|
|
| 26 | 1522-8104105 |
Скоба Подробнее |
|
|
| 27 | 80-8100012 |
Заслонка Подробнее |
|
|
| 29 | 80-8100011-Б |
Крышка Подробнее |
|
|
| 52 | ПО 11 |
Кран Подробнее |
|
|
| 53 | 586415 |
Выключатель вентилятора Подробнее |
|
|
| 54 | U003CF041E |
Климатический блок Подробнее |
|
|
| 61 | TORRO 20-32/9-C6W |
Хомут Подробнее |
|
|
| 62 | Шланг №10 90010GN () |
Шланг Подробнее |
|
|
| 63 | Шланг №6 90006GN () |
Шланг Подробнее |
|
