| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

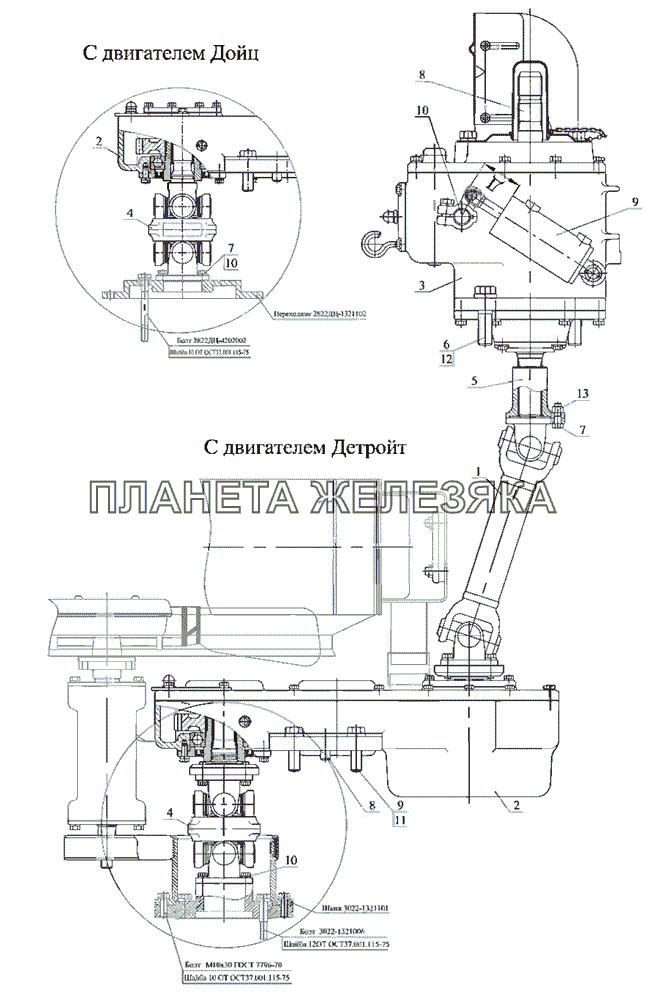

| 2522-4209000 |
BOM передний Подробнее |
|
||
| 1 | 2522-4209005 |
Вал Подробнее |
|
|
| 2 | 2822-4209010 |
Редуктор Подробнее |
|
|
| 2 | 2822ДЦ-4209010 |
Редуктор Подробнее |
|
|
| 3 | 2522-4209015A |
Редуктор ВОМ Подробнее |
|
|
| 4 | 2822-4209200 |
Сдвоенный шарнир Подробнее |
|
|
| 4 | 2822ДЦ-4209200 |
Сдвоенный шарнир Подробнее |
|
|
| 5 | 1522-4209017 |
Фланец Подробнее |
|
|
| 6 | 70-4605036-03 |
Болт Подробнее |
|
|
| 7 | 52-2203012 |
Болт М10х1 Подробнее |
|
|
 |
8 | Д01-015 |
Штифт установочный Подробнее |
|
| 9 | M16-6gx55.88.35.019 |
Болт Подробнее |
|
|
| 10 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 11 | 16ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 12 | 20ОТ |
Шайба Подробнее |
|
|
| 13 | М10х1-8 |
Гайка Подробнее |
|
