| ← ВОМ задний | Передний ВОМ. Редуктор 2522-4209015-А → |

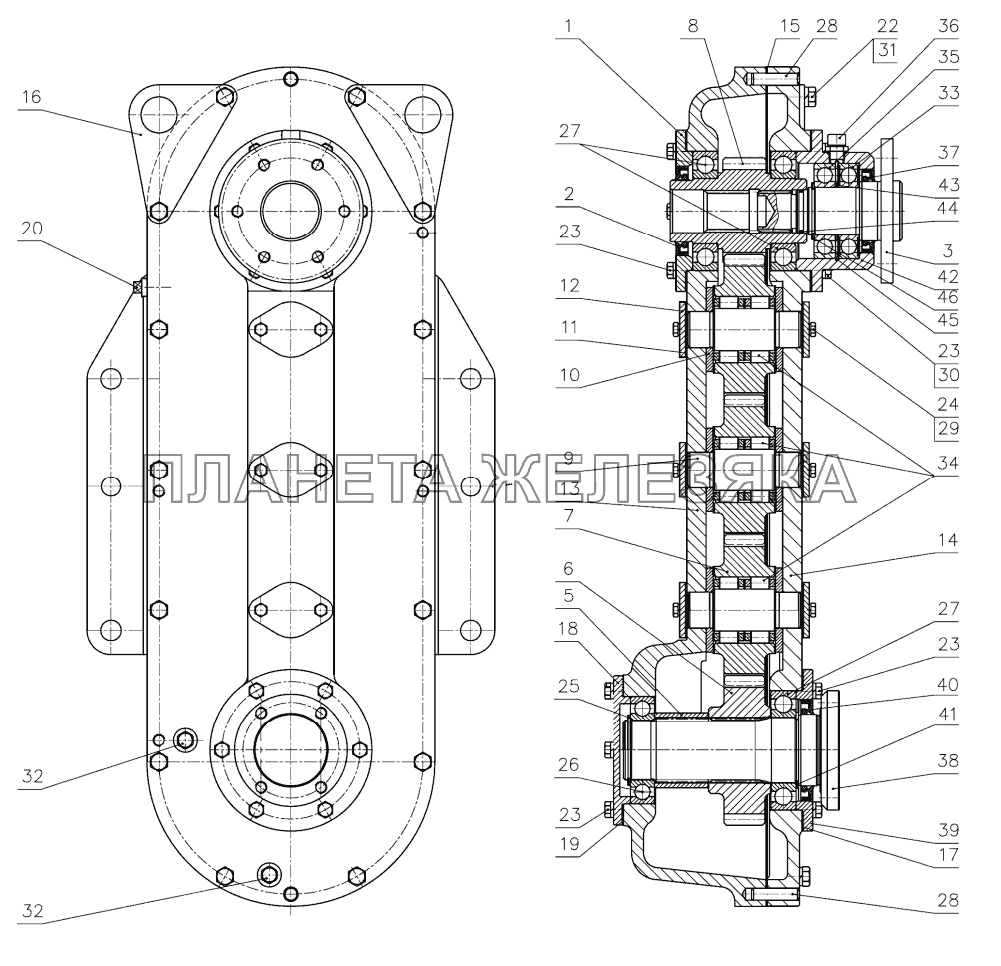

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3520-4209010 |
Редуктор Подробнее |
|
||
| 1 | 3520-4209009 |
Крышка Подробнее |
|
|
| 2 | Манжета2.2-52х75-1 |
Манжета Подробнее |
|
|
| 3 | 3520-4209007 |
Вал Подробнее |
|
|
| 5 | 3520-4209001 |
Втулка Подробнее |
|
|
| 6 | 3520-4209002 |
Шестерня Подробнее |
|
|
| 7 | 3520-4209003 |
Шестерня Подробнее |
|
|
| 8 | 3520-4209004 |
Вал Подробнее |
|
|
| 9 | 3520-4209006 |
Вал Подробнее |
|
|
| 10 | 3520-4209011 |
Шайба Подробнее |
|
|
| 11 | 3520-4209012 |
Прокладка Подробнее |
|
|
| 12 | 3520-4209013 |
Крышка Подробнее |
|
|
| 13 | 3520-4209014 |
Корпус Подробнее |
|
|
| 14 | 3520-4209016 |
Крышка Подробнее |
|
|
| 15 | 3520-4209017 |
Прокладка Подробнее |
|
|
| 16 | 3520-4209018 |
Ухо Подробнее |
|
|
| 17 | 2522-4209033 |
Прокладка Подробнее |
|
|
| 18 | 2822-4209038 |
Крышка Подробнее |
|
|
| 19 | 2822-4209039 |
Прокладка Подробнее |
|
|
| 20 | ПККГ3/8 |
Пробка Подробнее |
|
|
| 22 | БолтМ10-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 23 | БолтМ8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 24 | БолтМ6-6gх14.88.35.019 |
Болт Подробнее |
|
|
| 25 | Кольцо2С50 |
Кольцо Подробнее |
|
|
| 26 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 27 | 211АУШ1 |
Подшипник Подробнее |
|
|
| 28 | Штифт10х40 |
Штифт Подробнее |
|
|
| 29 | Шайба6Т |
Шайба Подробнее |
|
|
| 30 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 31 | Шайба10 |
Шайба Подробнее |
|
|
| 32 | Пробка-КГ1/8.А12.019 |
Пробка Подробнее |
|
|
| 33 | 208А |
Подшипник Подробнее |
|
|
| 34 | 822707Д |
Подшипник Подробнее |
|
|
 |
35 | 180208 |
Подшипник Подробнее |
|
| 36 | MINTORTSS0G-1/8 |
Сапун Подробнее |
|
|
| 37 | Манжета2.2-52х75-1 |
Манжета Подробнее |
|
|
| 38 | 2522-4209037 |
Вал Подробнее |
|
|
| 39 | 2522-4209038 |
Крышка Подробнее |
|
|
| 40 | Манжета2.2-60х85-1 |
Манжета 2.2-60х85-1 Подробнее |
|
|
| 41 | Кольцо2С55 |
Кольцо 2С55 Подробнее |
|
|
| 42 | 3520-4209008 |
Крышка Подробнее |
|
|
| 43 | 1525-2302106 |
Шайба Подробнее |
|
|
| 44 | Кольцо032-036-25-2-4 |
Кольцо Подробнее |
|
|
| 45 | Кольцо2С80 |
Кольцо 2С80 Подробнее |
|
|
| 46 | КольцоС40 |
Кольцо С40 Подробнее |
|
