| ← Установка головки цилиндров и впускного тракта (для двигателей Д-242) | Поршни и шатуны. Коленчатый вал. Маховик → |

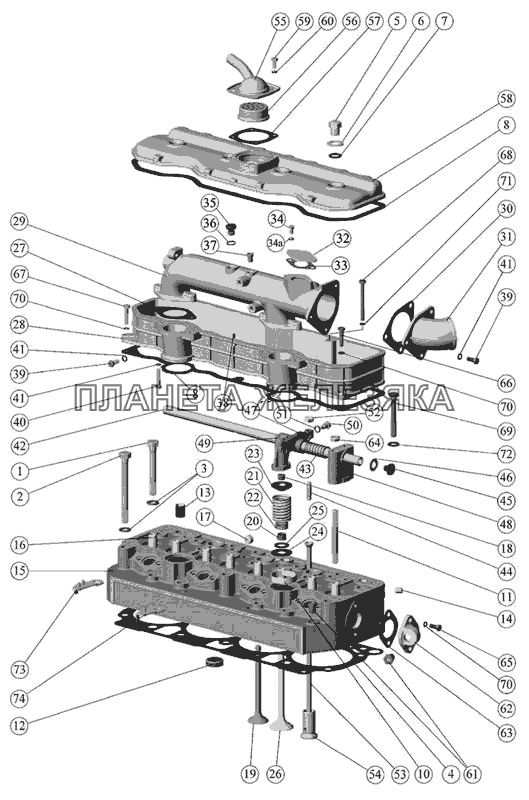

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 240-1002470 |
Установка сапуна Подробнее |
|
||
| 240-1003010-А-23 |
Установка головки цилиндров Подробнее |
|
||
| 240-1003011 |
Головка цилиндров Подробнее |
|
||
| 240-1003013-А2-06 |
Головка цилиндров Подробнее |
|
||
| 240-1003030-А-07 |
Крышка головки цилиндров Подробнее |
|
||
 |
240-1007100-Б1 |
Механизм коромысел Подробнее |
||
| 240-1007151-Б-01 |
Стойка задняя Подробнее |
|
||
| 240-1007152-Б-01 |
Стойка средняя Подробнее |
|
||
 |
1 | 240-1002047 |
Болт Подробнее |
|
 |
2 | 240-1002047-01 |
Болт Подробнее |
|
 |
3 | 48-1002318 |
Шайба Подробнее |
|
| 4 | 50-1003070-А |
Прокладка головки цилиндров Подробнее |
|
|
| 4 | 50-1003070-А3 |
Прокладка головки цилиндров Подробнее |
|
|
 |
5 | 50-1003104-А |
Гайка колпака Подробнее |
|
| 6 | 50-1003106-01 |
Шайба Подробнее |
|
|
| 7 | 50-1003107-А-01 |
Кольцо Подробнее |
|
|
 |
8 | 240-1003108 |
Прокладка Подробнее |
|
 |
9 | 240-1003109 |
Прокладка Подробнее |
|
| 10 | 50-1003103-А |
Стакан Подробнее |
|
|
 |
11 | 50-1003112 |
Шпилька Подробнее |
|
| 12 | 240-1003 027-А2 |
Заглушка Подробнее |
|
|
| 13 | 240-1003029 |
Втулка Подробнее |
|
|
 |
14 | 240-1003037 |
Заглушка Подробнее |
|
| 15 | 240-1003015-А1 |
Головка цилиндров Подробнее |
|
|
| 16 | 245-1007032 |
Втулка направляющая клапана Подробнее |
|
|
| 17 | Д02-003-А |
Заглушка Подробнее |
|
|
| 18 | 50-1007053-А2 |
Сухарь клапана Подробнее |
|
|
| 19 | 240-1007015-Б6 |
Клапан выпускной Подробнее |
|
|
| 19 | 240-1007015-Б7 |
Клапан выпускной Подробнее |
|
|
 |
19 | 240-1007015-Б9 |
Клапан выпускной Подробнее |
|
 |
20 | 240-1007020 |
Манжета Подробнее |
|
| 21 | 240-1007045-A10 |
Пружина клапана наружная Подробнее |
|
|
| 21 | 240-1007045-A3 |
Пружина клапана наружная Подробнее |
|
|
| 21 | 240-1007045-A8 |
Пружина клапана наружная Подробнее |
|
|
| 21 | 240-1007045-A9 |
Пружина клапана наружная Подробнее |
|
|
| 22 | 240-1007046-А3 |
Пружина клапана внутренняя Подробнее |
|
|
| 22 | 240-1007046-А5 |
Пружина клапана внутренняя Подробнее |
|
|
 |
23 | 240-1007048 |
Тарелка Подробнее |
|
 |
24 | 240-1007054 |
Шайба Подробнее |
|
 |
25 | 240-1007055 |
Шайба Подробнее |
|
 |
26 | 240-1007014-Б4 |
Клапан впускной Подробнее |
|
| 26 | 240-1007014-Б7 |
Клапан впускной Подробнее |
|
|
 |
26 | 240-1007014-Б9 |
Клапан впускной Подробнее |
|
 |
27 | 240-1003031 |
Прокладка Подробнее |
|
 |
28 | 240-1003032-А |
Крышка головки цилиндров Подробнее |
|
| 29 | 240-1003033-16 |
Коллектор впускной Подробнее |
|
|
| 30 | 240-1003264-А |
Прокладка Подробнее |
|
|
| 31 | 243-1109210 |
Патрубок Подробнее |
|
|
| 32 | 240-1003034-01 |
Заглушка Подробнее |
|
|
| 33 | 240-3707115-А1 |
Прокладка Подробнее |
|
|
| 34 | M6-6gх16 |
Болт Подробнее |
|
|
| 35 | 50-1117028 |
Пробка Подробнее |
|
|
 |
36 | Д18-055-А |
Шайба Подробнее |
|
| 37 | "КГ 3/8""" |
Пробка Подробнее |
|
|
| 38 | 2.5X10 |
Штифт Подробнее |
|
|
| 39 | M8-6gх20 |
Болт Подробнее |
|
|
| 40 | M8-6gх35 |
Болт Подробнее |
|
|
| 41 | 8 65Г 06 |
Шайба Подробнее |
|
|
| 42 | 50-1007102-А1 |
Ось коромысел Подробнее |
|
|
| 43 | 50-1007103-A |
Пружина оси коромысел Подробнее |
|
|
 |
44 | 50-1007175-Б1 |
Винт регулировочный Подробнее |
|
| 45 | 50-1007182 |
Пробка оси коромысел Подробнее |
|
|
| 46 | 50-1007183 |
Шайба пробки Подробнее |
|
|
| 47 | 50-1007212-A4 |
Коромысло клапана со втулкой Подробнее |
|
|
| 48 | 240-1007151-Б |
Стойка передняя Подробнее |
|
|
| 49 | 240-1007152-Б |
Стойка вторая Подробнее |
|
|
| 50 | 240-1007185 |
Фиксатор Подробнее |
|
|
| 51 | 10 65Г 06 |
Шайба Подробнее |
|
|
| 52 | Д02-063 |
Гайка Подробнее |
|
|
| 53 | 240-1007310-Б1 |
Штанга Подробнее |
|
|
| 54 | 240-100737 5-A1 |
Толкатель клапана Подробнее |
|
|
| 54 | 240-100737 5-A2 |
Толкатель клапана Подробнее |
|
|
| 55 | 240-1002430-Г |
Корпус сапуна Подробнее |
|
|
 |
56 | 240-1002440 |
Фильтр Подробнее |
|
| 57 | 240-1002444-A1 |
Прокладка Подробнее |
|
|
 |
58 | 240-1003122-Б |
Колпак крышки Подробнее |
|
| 59 | M8-6gх16 |
Болт Подробнее |
|
|
| 60 | 8 65Г 06 |
Шайба Подробнее |
|
|
| 61 | "КГ3/8"". A12.016" |
Пробка Подробнее |
|
|
| 62 | 70-8115022-A |
Патрубок Подробнее |
|
|
| 63 | 50-1015598 |
Прокладка патрубка Подробнее |
|
|
| 64 | M12-6H |
Гайка Подробнее |
|
|
| 65 | M8-6gх20 |
Болт Подробнее |
|
|
| 66 | M8-6gх30 |
Болт Подробнее |
|
|
| 67 | M8-6gх35 |
Болт Подробнее |
|
|
| 68 | 240-1022070-03 |
Болт Подробнее |
|
|
| 68 | M8-6gх80 |
Болт Подробнее |
|
|
| 69 | M12-6gх85 |
Болт Подробнее |
|
|
| 70 | 8 65Г 06 |
Шайба Подробнее |
|
|
| 71 | 8.01.08КП |
Шайба Подробнее |
|
|
| 72 | 12.01.08КП |
Шайба Подробнее |
|
|
| 73 | 240-1111115-A-01 |
Кронштейн Подробнее |
|
|
| 74 | 240-1111125-A1-01 |
Кронштейн Подробнее |
|
|
| 84 | 6 65Г 06 |
Шайба Подробнее |
|
