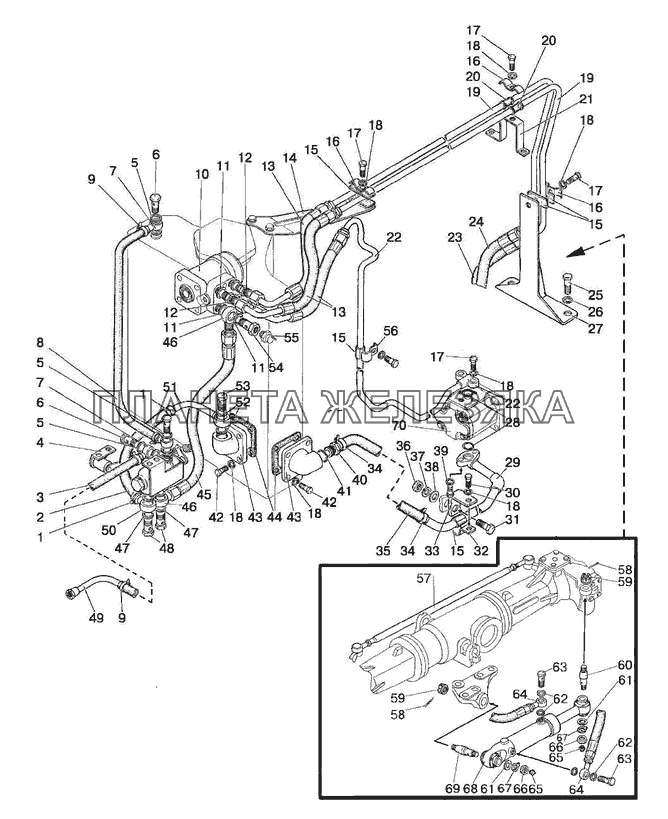

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 16-27 |
Хомут Подробнее |
|
| 2 | 85-3407332-01 |
Шланг Подробнее |
|
|
| 3 | 950-4802062-01 |
Шланг Подробнее |
|
|
| 4 | 80-4803150 |
Управление блокировкой Подробнее |
|
|
| 5 | РМ14 |
Шайба Подробнее |
|
|
 |
6 | Д18-051 |
Болт Подробнее |
|
| 7 | Ф80-3407720 |
Маслопровод Подробнее |
|
|
| 8 | 1221-2412026-02 |
Рукав Подробнее |
|
|
 |
9 | 12-22 |
Хомут Подробнее |
|
| 10 | LAGC160-10/200-140M01-100S |
Насос-дозатор Подробнее |
|
|
| 10 | OSPC160-ON150G0030 |
Насос-дозатор Подробнее |
|
|
| 10 | SUB160-140.200-1 |
Насос-дозатор Подробнее |
|
|
| 11 | РМ1/2 |
Шайба Подробнее |
|
|
| 12 | Ф80-3407134 |
Штуцер Подробнее |
|
|
| 13 | 680-4607140-05 |
Рукав высокого давления Подробнее |
|
|
| 14 | 85-3407130-Б |
Кронштейн Подробнее |
|
|
| 15 | 70-4607158 |
Прокладка Подробнее |
|
|
 |
16 | 70-3407146 |
Планка Подробнее |
|
| 17 | M8-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 18 | 8Т |
Шайба Подробнее |
|
|
| 19 | 102-3407030 |
Маслопровод Подробнее |
|
|
| 20 | 70-3506027 |
Втулка Подробнее |
|
|
| 21 | 102-3407013 |
Кронштейн Подробнее |
|
|
| 22 | 85-3407320 |
Маслопровод Подробнее |
|
|
| 23 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
| 24 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
| 25 | M16-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 26 | 16ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 27 | 102-3407010 |
Кронштейн Подробнее |
|
|
| 28 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 29 | 102-3407040 |
Маслопровод Подробнее |
|
|
| 30 | M8-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 31 | M12-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 32 | 102-3407014-01 |
Скоба Подробнее |
|
|
| 33 | 70-3407164 |
Кронштейн Подробнее |
|
|
 |
34 | 25-40 |
Хомут Подробнее |
|
| 35 | 1221-3407012 |
Шланг Подробнее |
|
|
| 36 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 37 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 38 | С12.01.019 |
Шайба Подробнее |
|
|
| 39 | M8-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 40 | 1221-3407110 |
Штуцер Подробнее |
|
|
| 41 | 021-025-25-1-4 |
Кольцо Подробнее |
|
|
| 42 | M8-6gx25.88.35.019 |
Болт Подробнее |
|
|
 |
43 | 85-3407101 |
Патрубок Подробнее |
|
| 44 | 70-4608033 |
Прокладка Подробнее |
|
|
| 45 | Н036.83.140 |
Рукав высокого давления Подробнее |
|
|
| 46 | 530-4614029 |
Угольник Подробнее |
|
|
| 47 | РМ1/2 |
Шайба Подробнее |
|
|
| 48 | 40-4607052 |
Болт Подробнее |
|
|
| 49 | 70-4802040 |
Маслопровод Подробнее |
|
|
| 50 | 1221-3407090 |
Маслопровод Подробнее |
|
|
| 51 | 600-3407080 |
Маслопровод Подробнее |
|
|
| 52 | РМ24 |
Шайба Подробнее |
|
|
| 53 | 40-4607037 |
Болт Подробнее |
|
|
| 54 | 85-3407105-02 |
Болт Подробнее |
|
|
 |
55 | ДАДМ-03 |
Датчик Подробнее |
|
| 56 | 80Л-8201016 |
Хомут Подробнее |
|
|
| 57 | 1220-3003010 |
Тяга рулевая Подробнее |
|
|
| 58 | 4x36.019 |
Шплинт Подробнее |
|
|
| 59 | 102-3405113 |
Гайка Подробнее |
|
|
| 60 | 102-3405112-01 |
Палец Подробнее |
|
|
| 61 | С20.01.019 |
Шайба Подробнее |
|
|
| 62 | РМ3/8 |
Шайба Подробнее |
|
|
| 63 | Ф80-3407201 |
Болт Подробнее |
|
|
| 64 | 952-3407020 |
Переходник Подробнее |
|
|
| 65 | 1.1.Ц9.xр |
Масленка Подробнее |
|
|
| 66 | М20x1,5-6Н.04.019 |
Гайка Подробнее |
|
|
| 67 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 68 | Ц63-3405115-А-02 |
Гидроцилиндр в сборе Подробнее |
|
|
 |
69 | 102-3405111 |
Палец Подробнее |
|
| 70 | НШ14-3Л |
Насос шестеренчатый Подробнее |
|
