| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1602110-Б1 |
Тяга Подробнее |
|
||
| 70-1602010-Б |

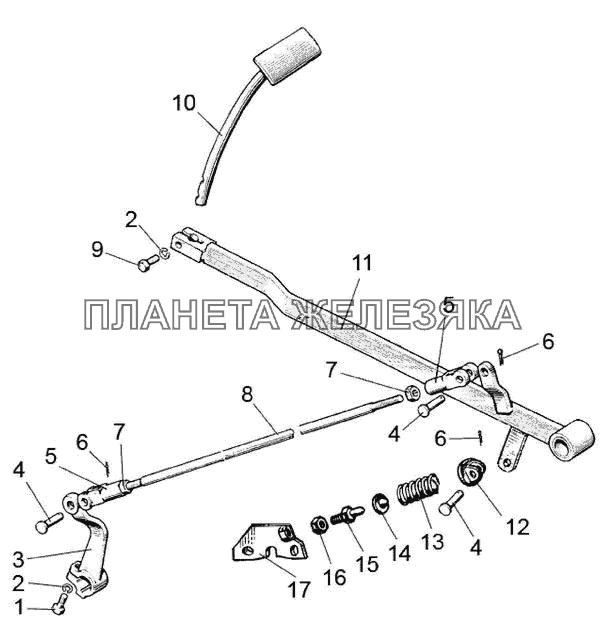

Управление сцеплением Подробнее |
|
||
| 1 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 2 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
 |
3 | 80-1601219-Б |
Рычаг Подробнее |
|
| 4 | 12x32 |
Палец Подробнее |
|
|
 |
5 | 50-3502203 |
Вилка Подробнее |
|
| 6 | 3,2x18.019 |
Шплинт Подробнее |
|
|
| 7 | М12x1,25-61-1.6.019 |
Гайка Подробнее |
|
|
| 8 | 50-1602112-В |
Тяга Подробнее |
|
|
| 9 | M12-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 10 | 70-1602040 |
Стержень подушки Подробнее |
|
|
| 11 | 70-1602020-Б |
Педаль Подробнее |
|
|
 |
12 | 50-1602027 |
Упор Подробнее |
|
 |
13 | 50-1602032 |
Пружина Подробнее |
|
 |
14 | 50-1602029 |
Шайба упорная Подробнее |
|
 |
15 | 80-1602033 |
Болт упорный Подробнее |
|
| 16 | М16-6Н.6.019 |
Гайка Подробнее |
|
|
 |
17 | 80-1602075-Б |
Кронштейн Подробнее |
