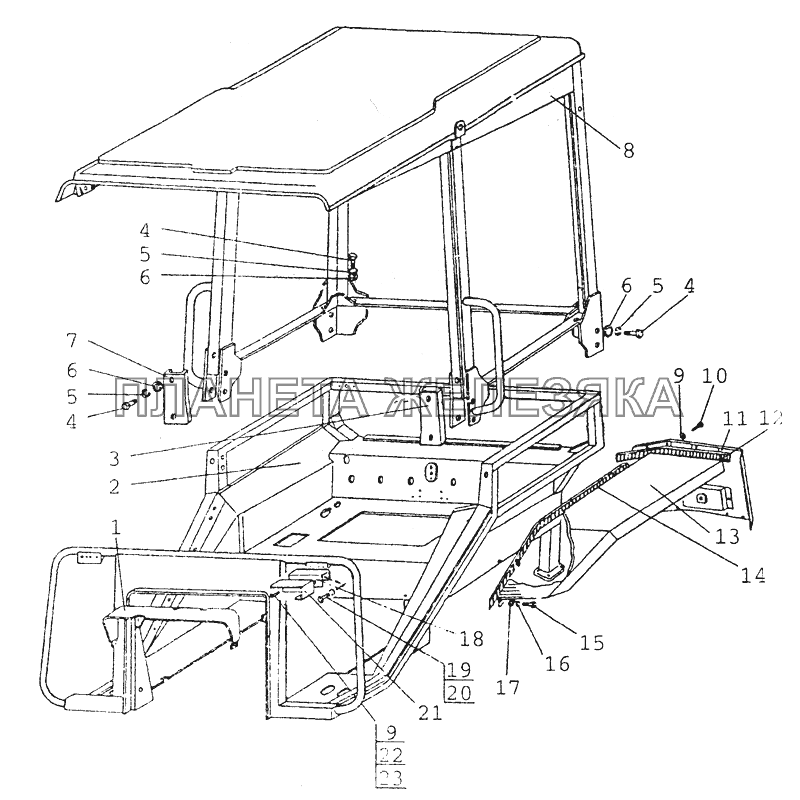

/145.gif "6702, 8404 Тент каркас. Основание МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-6700510 |
Тент-каркас с основанием в сборе Подробнее |
|
||
| 80-8404011-Б-01 |
Крыло правое Подробнее |
|
||
 |
80-8404020-Б-01 |
Закрылок правый Подробнее |
||
| 85-3712041-01 |
Кронштейн левый Подробнее |
|
||
| 85-3712045-01 |
Кожух левый Подробнее |
|
||
| 1 | 80-6703056 |
Вставка Подробнее |
|
|
| 2 | 80-6702510 |
Основание Подробнее |
|
|
| 3 | 80-6700511 |
Накладка Подробнее |
|
|
| 4 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 5 | OCT37.001.115-75 |
Шайба 6Т Подробнее |
|
|
| 6 | ГОСТ6958-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 7 | 80-6700511-01 |
Накладка Подробнее |
|
|
| 8 | 80-6701505 |
Каркас Подробнее |
|
|
| 9 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 10 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 11 | 80-8404020-Б |
Закрылок левый Подробнее |
||
| 12 | 80-8404014-А |
Уплотнитель Подробнее |
|
|
| 13 | 80-8404011-Б |
Крыло левое Подробнее |
|
|
| 14 | 80-8404013-А |
Уплотнитель Подробнее |
|
|
| 15 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 16 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 17 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 18 | 85-3712041 |
Кронштейн правый Подробнее |
|
|
| 19 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 20 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 21 | 85-3712045 |
Кожух правый Подробнее |
|
|
| 22 | ГОСТ17473-80 |
Винт ВМ6-6gх12.58.019 Подробнее |
|
|
| 23 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
