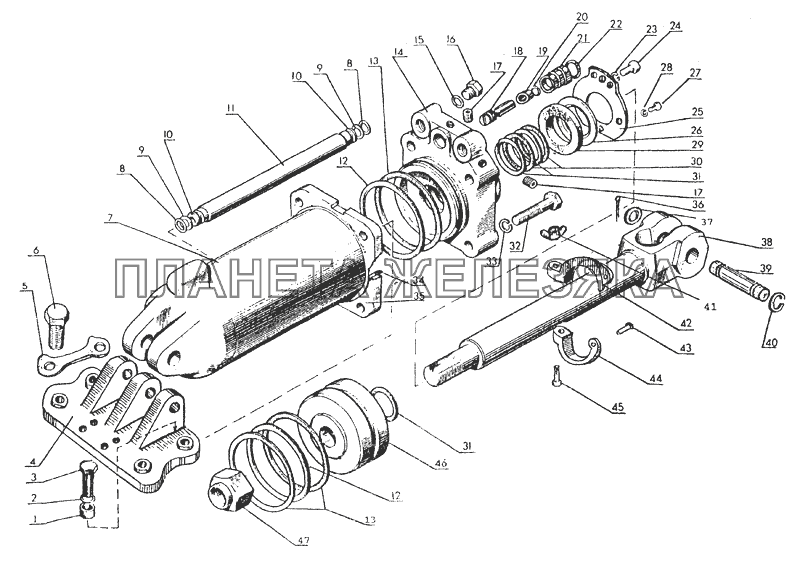

/105.gif "Ц100 Гидроцилиндр Ц100х200 МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ц100x200-3 |
Цилиндр Подробнее |
|
||
 |
1 | 70-4605041 |
Втулка Подробнее |
|
| 2 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 3 | 70-4605036-01 |
Болт Подробнее |
|
|
| 4 | 70-4605017-А |
Кронштейн Подробнее |
|
|
| 5 | 70-4605034 |
Пластина Подробнее |
|
|
 |
6 | 70-4605036 |
Болт Подробнее |
|
| 7 | Ц100x200.007-01 |
Корпус цилиндра Подробнее |
|
|
| 8 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
| 9 | Ц100x200053 |
Кольцо защитное Подробнее |
|
|
| 10 | Ц90-1212027 |
Шайба Подробнее |
|
|
| 11 | Ц100х200026 |
Маслопровод Подробнее |
|
|
| 12 | Ц100-1313043 |
Кольцо Подробнее |
|
|
| 13 | Ц100x200.055 |
Кольцо защитное Подробнее |
|
|
| 14 | Ц100x200.021 |
Крышка Подробнее |
|
|
| 15 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
| 16 | Ц50Х160.061 |
Заглушка Подробнее |
|
|
| 17 | Ц90-1212056 |
Заглушка 1/4" Подробнее |
|
|
| 18 | Ц90-1212004А |
Клапан с уплотнением Подробнее |
|
|
| 19 | Ц90-1212034 |
Втулка Подробнее |
|
|
| 20 | Ц90-1212047 |
Кольцо Подробнее |
|
|
| 21 | Ц90-1212033А |
Корпус клапана Подробнее |
|
|
| 22 | Ц90-1212046 |
Кольцо Подробнее |
|
|
| 23 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 24 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 25 | Ц100x200035А |
Крышка чистиков Подробнее |
|
|
| 26 | Ц80х200036 |
Скребок Подробнее |
|
|
| 27 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 28 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 29 | Ц80х200037 |
Манжета Подробнее |
|
|
| 30 | Ц100x200056 |
Кольцо Подробнее |
|
|
| 31 | Ц110-1414044 |
Кольцо Подробнее |
|
|
| 32 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 33 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 34 | Ц100x200065 |
Кольцо стопорное Подробнее |
|
|
| 35 | Ц100x200.025-1 |
Фланец Подробнее |
|
|
| 36 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее |
|
|
| 37 | 70-4619042 |
Шайба Подробнее |
|
|
| 38 | Ц100x200003-1А |
Шток Подробнее |
|
|
| 39 | Ц90-1212037М |
Палец Подробнее |
|
|
| 40 | 50-3406022А |
Кольцо Подробнее |
|
|
| 41 | Ц90-1212031-А |
Гайка-барашек Подробнее |
|
|
| 42 | Ц110-1414028-Б |
Упор Подробнее |
|
|
| 43 | ГОСТ10299-80 |
Заклепка 8x22.01 Подробнее |
|
|
| 44 | Ц110-1414029-Б |
Полукольцо упора Подробнее |
|
|
| 45 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 46 | Ц100-1313023Г |
Поршень Подробнее |
|
|
| 47 | Ц100x200.064 |
Гайка Подробнее |
|
