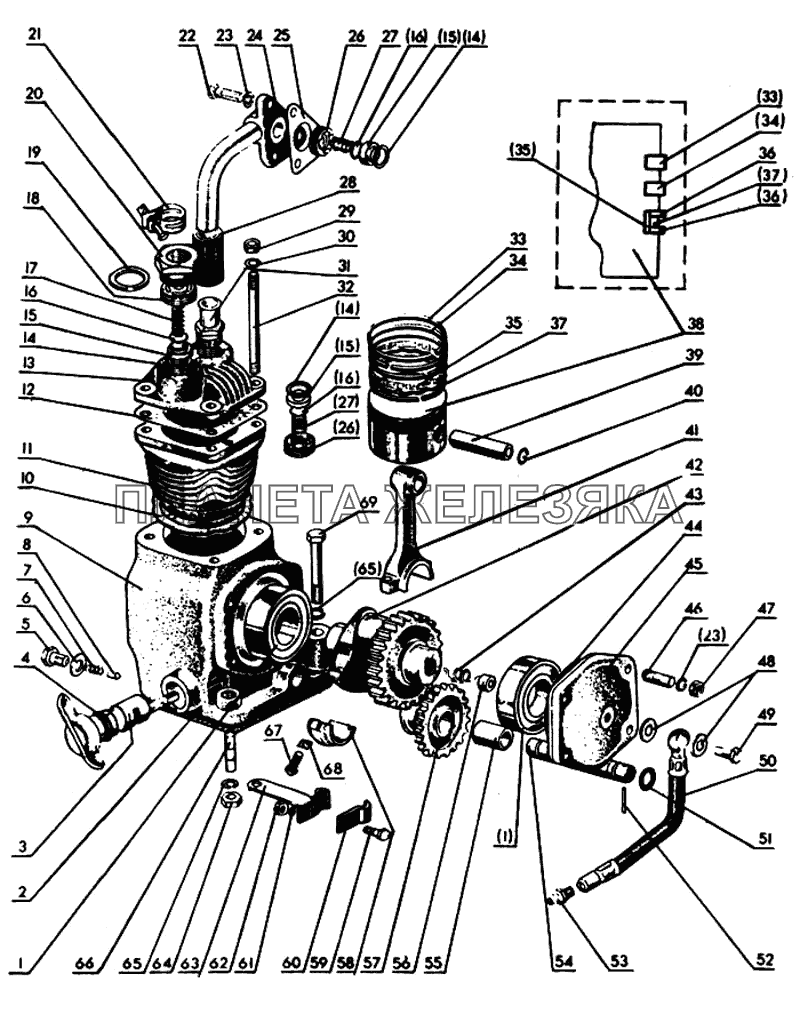

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| А29.01.000 |
Компрессор в сборе Подробнее |
|
||
 |
А29.01.050 |
Головка цилиндров в сборе Подробнее |
||
| А29.01.100 |
Поршень и шатун в сборе Подробнее |
|
||
| А29.01.150 |
Шатун в сборе Подробнее |
|
||
 |
А29.01.180 |
Поршневые кольца (комплект) Подробнее |
||
| А29.01.200-А | Шестерня со втулкой в сборе |
|
||
| 1 | Подшипник 207 ГОСТ 8338-75 |
Подшипник 207 ГОСТ 8338-75 Подробнее |
|
|
 |
2 | 240-3509037-А |
Прокладка Подробнее |
|
| 3 | А29.01.250А |
Валик управления Подробнее |
|
|
| 4 | Кольцо 020-025-30-2-1 ГОСТ 9833-73 |
Кольцо 020-025-30-2-1 ГОСТ 9833-73 Подробнее |
|
|
| 5 | Болт М10-6gх20.66.019 ГОСТ 7796-70 |
Болт М10-6gх20.66.019 ГОСТ 7796-70 Подробнее |
|
|
| 6 | А29.01.017 |
Прокладка Подробнее |
|
|
| 7 | 50-4604027-Б |
Пружина Подробнее |
|
|
| 8 | А29.01.005 |
Фиксатор Подробнее |
|
|
| 9 | А29.01.001 |
Картер Подробнее |
|
|
 |
10 | А29.01.006 |
Прокладка Подробнее |
|
| 11 | А29.01.002 |
Цилиндр Подробнее |
|
|
| 12 | А29.01.008 |
Прокладка Подробнее |
|
|
|
|
13 | А29.01.050 |
Головка цилиндров в сборе Подробнее |
|
| 14 | А29.01.063 |
Прокладка Подробнее |
|
|
| 15 | А29.01.062 |
Седло клапана Подробнее |
|
|
| 16 | А29.01.061 |
Клапан Подробнее |
|
|
| 17 | А29.01.056 |
Пружина клапана Подробнее |
|
|
| 18 | А29.01.052 |
Корпус клапана Подробнее |
|
|
| 19 | А29.01.064-А |
Прокладка Подробнее |
|
|
| 20 | А29.01.053 |
Пробка Подробнее |
|
|
| 21 | ХС-26 |
Хомут Подробнее |
|
|
| 22 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Болт М8-6gх25.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 23 | Шайба 8 ГОСТ 6402-70 |
Шайба 8 ГОСТ 6402-70 Подробнее |
|
|
| 24 | 240-3509210 |
Труба Подробнее |
|
|
| 25 | 240-3509157 |
Прокладка Подробнее |
|
|
| 26 | А29.01.058 |
Корпус клапана Подробнее |
|
|
| 27 | А29.01.055 |
Пружина клапана Подробнее |
|
|
| 28 | 18-30-50-10(1) |
Рукав Подробнее |
|
|
| 29 | Гайка М8-1.6Н.8.45.056 ГОСТ 15524-70 |
Гайка М8-1.6Н.8.45.056 ГОСТ 15524-70 Подробнее |
|
|
| 30 | Шайба 8 ГОСТ 11371-78 |
Шайба 8 ГОСТ 11371-78 Подробнее |
|
|
| 31 | А29.01.059 |
Штуцер Подробнее |
|
|
| 32 | А29.01.023 |
Шпилька Подробнее |
|
|
| 33 | А27.02.03.007 |
Кольцо компрессионное Подробнее |
|
|
| 34 | А27.02.03.008 |
Кольцо компрессионное Подробнее |
|
|
| 35 | А27.12.40.510 |
Расширитель Подробнее |
|
|
| 36 | А27.12.40.509 |
Сегмент Подробнее |
|
|
| 37 | А27.12.40.511 |
Расширитель Подробнее |
|
|
| 38 | А29.05.101 |
Поршень Подробнее |
|
|
| 39 | А29.05.103 |
Палец поршневой Подробнее |
|
|
| 40 | А29.05.102 |
Кольцо стопорное Подробнее |
|
|
| 41 | А29.05.171 |
Шатун Подробнее |
|
|
| 42 | А29.01.004 |
Вал коленчатый Подробнее |
|
|
| 43 | А29.01.013А |
Пружина Подробнее |
|
|
 |
44 | А29.01.009 |
Прокладка Подробнее |
|
| 45 | А29.01.003 |
Крышка Подробнее |
|
|
| 46 | Шпилька 2М8 3р/6gх 18.66.05 ГОСТ 22038-7 |
Шпилька 2М8 3р/6gх 18.66.05 ГОСТ 22038-76 Подробнее |
|
|
| 47 | Гайка М8.6Н.8.056 ГОСТ 5915-70 |
Гайка М8.6Н.8.056 ГОСТ 5915-70 Подробнее |
|
|
| 48 | 36-1104788 |
Прокладка Подробнее |
|
|
 |
49 | 36-1104787 |
Болт Подробнее |
|
 |
50 | 240-3509150 |
Маслопровод Подробнее |
|
| 51 | Кольцо 014-018-25-2-1 ГОСТ 9833-70 |
Кольцо 014-018-25-2-1 ГОСТ 9833-70 Подробнее |
|
|
| 52 | Штифт 4h8х28 ГОСТ 3128-70 |
Штифт 4h8х28 ГОСТ 3128-70 Подробнее |
|
|
 |
53 | 240-3509232 |
Штуцер Подробнее |
|
| 54 | А29.01.301 |
Ось шестерни Подробнее |
|
|
| 55 | А29.01.202А |
Втулка Подробнее |
|
|
| 56 | А29.01.019 |
Уплотнитель крышки Подробнее |
|
|
| 57 | А21.01.201А |
Шестерня Подробнее |
|
|
| 58 | А29.05.172 |
Крышка шатуна Подробнее |
|
|
| 59 | Болт М6-6gх16.88.39.019 ГОСТ 7798-70 |
Болт М6-6gх16.88.39.019 ГОСТ 7798-70 Подробнее |
|
|
| 60 | 240-3509159 |
Скоба Подробнее |
|
|
| 61 | Шайба 6 ГОСТ 6402-70 |
Шайба 6 ГОСТ 6402-70 Подробнее |
|
|
| 62 | Гайка М6 6.019 ГОСТ 5915-70 |
Гайка М6 6.019 ГОСТ 5915-70 Подробнее |
|
|
| 63 | 240-3506158 |
Хомут Подробнее |
|
|
| 64 | Гайка М10 5Н.6Н.019 ГОСТ 5915-70 |
Гайка М10 5Н.6Н.019 ГОСТ 5915-70 Подробнее |
|
|
| 65 | Шайба 10 65Г ГОСТ 6402-70 |
Шайба 10 65Г ГОСТ 6402-70 Подробнее |
|
|
| 66 | Шпилька М10хТо/6gх28 ГОСТ 22038-76 |
Шпилька М10хТо/6gх28 ГОСТ 22038-76 Подробнее |
|
|
| 67 | Болт М8-6gх35.109.40Х.05 ГОСТ 7811-70 |
Болт М8-6gх35.109.40Х.05 ГОСТ 7811-70 Подробнее |
|
|
| 68 | А29.05.173 |
Шайба Подробнее |
|
|
| 69 | Болт М10-6gх65.88.35.019 ГОСТ 7795-70 |
Болт М10-6gх65.88.35.019 ГОСТ 7795-70 Подробнее |
|
