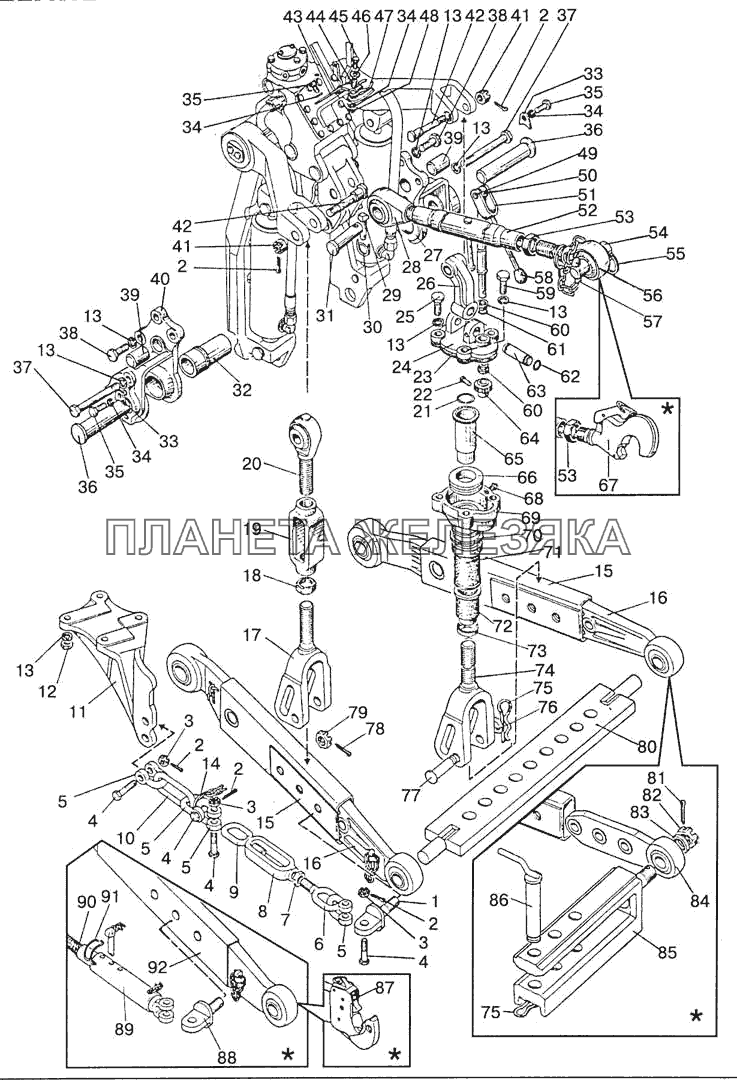

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1220-4605012-Б |
Раскос винтовой Подробнее |
|
||
| 1220-4605150-Б-01 |
Раскос регулируемый Подробнее |
|
||
| 1220-4605610-01 |
Раскос регулируемый Подробнее |
|
||
| 1220-4605612-01 |
Раскос винтовой Подробнее |
|
||
| 80-4605280 |
Стяжка телескопическая Подробнее |
|
||
| 80-4605690 |
Тяга верхняя Подробнее |
|
||
| 822-4605010 |
Устройство навесное Подробнее |
|
||
 |
А61.03.000 |
Тяга в сборе Подробнее |
||
| А61.03.000-01 |
Тяга верхняя Подробнее |
|
||
| 1 | 1220-4605108-01 |
Проушина Подробнее |
|
|
| 2 | 3,2х25 |
Шплинт Подробнее |
|
|
| 3 | М12 |
Гайка Подробнее |
|
|
 |
4 | 50-4605086 |
Болт серьги Подробнее |
|
 |
5 | А61.09.002 |
Серьга Подробнее |
|
| 6 | 1220-4605058 |
Винт Подробнее |
|
|
| 7 | М20 |
Гайка Подробнее |
|
|
| 8 | 1220-4605580 |
Стяжка Подробнее |
|
|
| 8 | А61.04.003-01 |
Стяжка Подробнее |
|
|
| 9 | 1220-4605058-01 |
Винт Подробнее |
|
|
| 10 | 40-4605098 |
Кольцо Подробнее |
|
|
| 11 | Н50-4605091 |
Кронштейн правый Подробнее |
|
|
| 11 | Н50-4605092 |
Кронштейн левый Подробнее |
|
|
| 12 | М16х1,5 |
Гайка Подробнее |
|
|
| 13 | ШП16 |
Шайба Подробнее |
|
|
| 14 | Н50-4605060 |
Цепочка с кольцом Подробнее |
|
|
| 15 | 1220-4605030-Б-02 |
Тяга L=38 мм Подробнее |
|
|
| 15 | 1220-4605030-Б-04 |
Тяга L=45 мм Подробнее |
|
|
| 15 | 1220-4605050-Б-01 |
Тяга Подробнее |
|
|
| 16 | 1220-4605040 |
Тяга Подробнее |
|
|
| 16 | 1220-4605040-02 |
Тяга Подробнее |
|
|
| 17 | 1220-4605200-Б |
Вилка Подробнее |
|
|
| 17 | 1220-4605620-Б |
Вилка Подробнее |
|
|
| 18 | 142-4605424 |
Контргайка Подробнее |
|
|
| 19 | 142-4605422 |
Стяжка Подробнее |
|
|
| 20 | 1220-4605075 |
Винт Подробнее |
|
|
| 21 | 142-4605403 |
Ограничитель Подробнее |
|
|
| 22 | А61.01.005 |
Заклепка Подробнее |
|
|
| 23 | 142-4605421 |
Прокладка Подробнее |
|
|
| 24 | 142-4605418-Б |
Крышка Подробнее |
|
|
| 25 | 142-4605408 |
Болт Подробнее |
|
|
| 26 | 1220-4605668-Б |
Серьга Подробнее |
|
|
| 27 | 1220-4605501 |
Кронштейн правый Подробнее |
|
|
| 28 | А61.02.100-03 |
Винт Подробнее |
|
|
 |
29 | А61.05.005 |
Чека Подробнее |
|
| 30 | А61.05.004 |
Кольцо Подробнее |
|
|
 |
31 | А61.10.001-02 |
Палец Подробнее |
|
| 32 | 1220-4605502 |
Втулка Подробнее |
|
|
| 33 | 1220-4605504 |
Пластина Подробнее |
|
|
| 34 | ШП12 |
Шайба Подробнее |
|
|
| 35 | М12х25 |
Болт Подробнее |
|
|
| 36 | 1220-4605503 |
Палец Подробнее |
|
|
| 37 | 70-2800016-01 |
Болт Подробнее |
|
|
| 38 | 1220-4605506 |
Болт Подробнее |
|
|
| 39 | 1220-4605507 |
Штифт Подробнее |
|
|
| 40 | 1220-4605501-01 |
Кронштейн левый Подробнее |
|
|
| 41 | М20х1,5 |
Гайка Подробнее |
|
|
| 42 | 142-4605076 |
Палец Подробнее |
|
|
| 43 | 1220-4605675 |
Кронштейн Подробнее |
|
|
| 44 | 50-4605069 |
Втулка Подробнее |
|
|
| 45 | М12х35 |
Болт Подробнее |
|
|
| 46 | ШЧ12 |
Шайба Подробнее |
|
|
 |
47 | А61.07.002 |
Пружина Подробнее |
|
| 48 | М12 |
Гайка Подробнее |
|
|
| 49 | А61.01.016 |
Ось Подробнее |
|
|
| 50 | А61.01.600 |
Вал Подробнее |
|
|
| 51 | А61.01.400 |
Вилка Подробнее |
|
|
| 52 | А61.03.100 |
Труба Подробнее |
|
|
 |
53 | А61.02.003 |
Контргайка Подробнее |
|
 |
54 | А61.03.001-01 |
Палец диаметр 25 мм Подробнее |
|
 |
54 | А61.03.001-02 |
Палец Подробнее |
|
| 55 | А61.03.002 |
Кольцо Подробнее |
|
|
 |
56 | А61.02.100-04 |
Винт Подробнее |
|
| 56 | А61.02.100-05 |
Винт диаметр 25 Подробнее |
|
|
| 57 | А61.05.100 |
Чека 9 звеньев Подробнее |
|
|
 |
58 | А61.01.014 |
Рукоятка Подробнее |
|
| 59 | М16х40 |
Болт Подробнее |
|
|
| 60 | А61.01.017 |
Втулка Подробнее |
|
|
| 61 | 016-021-30-2-4 |
Кольцо Подробнее |
|
|
| 62 | 142-4605431 |
Кольцо Подробнее |
|
|
| 63 | 142-4605404-Б |
Палец Подробнее |
|
|
| 64 | 142-4605413 |
Шестерня Подробнее |
|
|
| 65 | 142-4605425 |
Труба Подробнее |
|
|
 |
66 | 8210 |
Подшипник Подробнее |
|
| 67 | 80-4605685 |
Захват Подробнее |
|
|
| 68 | 1.3.Ц9.Хр |
Масленка Подробнее |
|
|
| 69 | 142-4605415 |
Корпус Подробнее |
|
|
| 70 | 142-4605402 |
Втулка Подробнее |
|
|
| 71 | 142-4605407 |
Труба Подробнее |
|
|
| 72 | 142-4605406 |
Колпак Подробнее |
|
|
| 73 | 142-4605401 |
Ограждение Подробнее |
|
|
| 74 | 1220-4605100-Б |
Вилка Подробнее |
|
|
| 74 | 1220-4605615 |
Вилка Подробнее |
|
|
 |
75 | А61.07.001 |
Шплинт Подробнее |
|
 |
76 | 50-3503071 |
Шайба Подробнее |
|
| 77 | 1220-4605084 |
Палец Подробнее |
|
|
| 77 | 1220-4605084-01 |
Палец Подробнее |
|
|
| 78 | 5х36 |
Шплинт Подробнее |
|
|
| 79 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 80 | 1220-4605025 |
Поперечина Подробнее |
|
|
| 81 | 5х45 |
Шплинт Подробнее |
|
|
 |
82 | А04.02.020 |
Гайка Подробнее |
|
| 83 | 80-4605068 |
Шайба Подробнее |
|
|
| 84 | 822-4605060 |
Наконечник Подробнее |
|
|
| 85 | 822-4605065 |
Поперечина Подробнее |
|
|
| 85 | 822-4605085 |
Поперечина Подробнее |
|
|
| 86 | 822-4605070 |
Шкворень Подробнее |
|
|
| 87 | 1220-4605630-04 |
Тяга правая без цепочки Подробнее |
|
|
| 87 | 1220-4605630-05 |
Тяга правая с цепочкой Подробнее |
|
|
| 87 | 1220-4605635-04 |
Тяга левая без цепочки Подробнее |
|
|
| 87 | 1220-4605635-05 |
Тяга левая с цепочкой Подробнее |
|
|
| 88 | 1220-4605108 |
Проушина Подробнее |
||
| 89 | 80-4605285-Б |
Труба Подробнее |
|
|
| 90 | 80-4605284 |
Винт Подробнее |
|
|
| 91 | 80-4605292 |
Защелка Подробнее |
|
|
| 92 | 1220-4605530-04 |
Тяга без цепочки Подробнее |
|
|
| 92 | 1220-4605530-05 |
Тяга с цепочкой Подробнее |
|
|
| 92 | 1220-4605530-06 |
Тяга без цепочки Подробнее |
|
|
| 92 | 1220-4605530-07 |
Тяга с цепочкой Подробнее |
|
