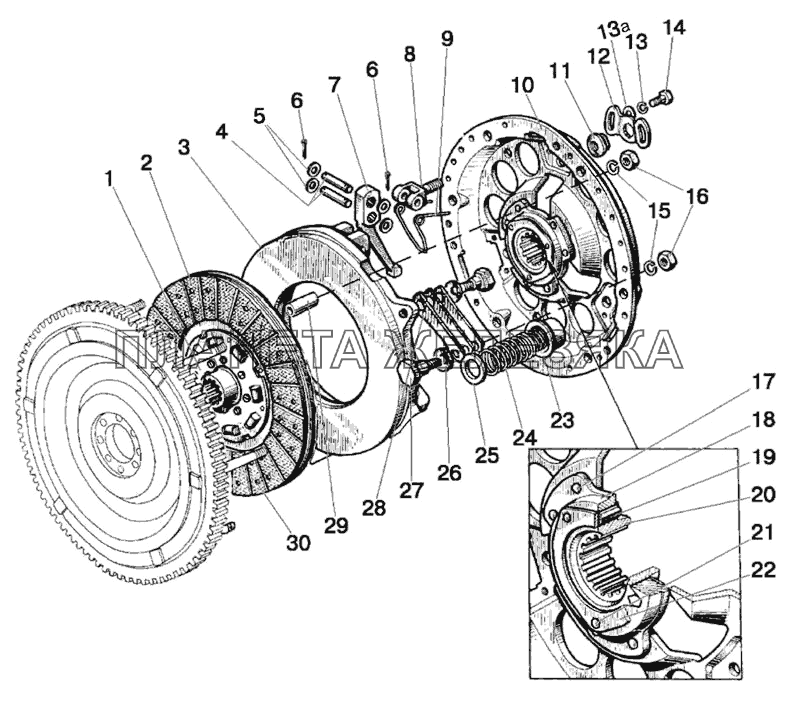

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
80-1601090 |
Диск сцепления в сборе Подробнее |
||
| ШЧ8 |
Шайба Подробнее |
|
||
 |
1 | 85-1601130-01 |
Диск ведомый (с безасбестовыми накладками) Подробнее |
|
 |
2 | 70-1601138-01 |
Накладка фрикционная Подробнее |
|
 |
3 | 80-1601093 |
Диск нажимной Подробнее |
|
 |
4 | 85-1601096 |
Палец Подробнее |
|
| 5 | 85-1601108 |
Шайба Подробнее |
|
|
| 6 | 3,2x18 |
Шплинт Подробнее |
|
|
 |
7 | 85-1601094 |
Рычаг отжимной Подробнее |
|
 |
8 | 85-1601097 |
Вилка Подробнее |
|
 |
9 | 85-1601083 |
Пружина Подробнее |
|
| 10 | 85-1601120-Б |
Диск опорный Подробнее |
|
|
| 10 | 85-1601125-Б |
Диск опорный Подробнее |
|
|
| 11 | 85-1601109-А |
Гайка регулировочная Подробнее |
|
|
| 12 | 85-1601086 |
Шайба стопорная Подробнее |
|
|
| 13 | ШП8 |
Шайба Подробнее |
|
|
| 14 | М8х16 |
Болт Подробнее |
|
|
| 15 | ШП 12 |
Шайба Подробнее |
|
|
| 16 | М12х1,25 |
Гайка Подробнее |
|
|
| 17 | 8x22 |
Заклепка Подробнее |
|
|
| 18 | 70-1601051 |
Ступица (входит в дет.70-1601125) Подробнее |
|
|
| 19 | 70-1601091 |
Демпфер Подробнее |
|
|
| 20 | 70-1601053 |
Втулка Подробнее |
|
|
| 21 | 6x30 |
Заклепка Подробнее |
|
|
| 22 | 70-1601062 |
Шайба Подробнее |
|
|
| 23 | 85-1601072-Б |
Стакан Подробнее |
|
|
| 24 | 85-1601115 |
Пружина Подробнее |
|
|
| 25 | 85-1601118-Б |
Шайба изолирующая Подробнее |
|
|
| 26 | 85-1601121 |
Шайба Подробнее |
|
|
 |
27 | 85-1601126 |
Болт Подробнее |
|
 |
28 | 85-1601124 |
Пластина Подробнее |
|
 |
29 | 70-1601074 |
Втулка Подробнее |
|
| 30 | 2-4x8-32 |
Заклепка Подробнее |
|
