| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

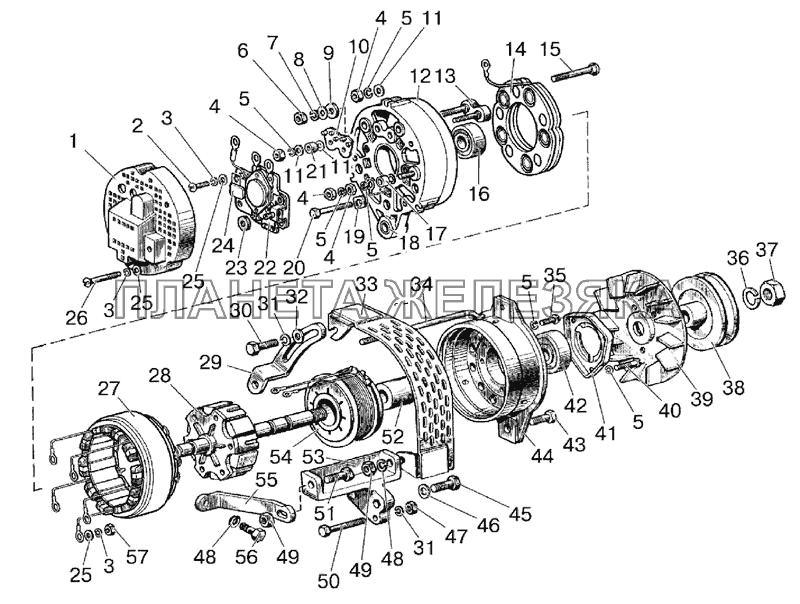

| Г964.3701-1 |
Генератор Подробнее |
|
||
| 1 | ИЖКС 725325.002-03 |
Крышка регулирующего устройства Подробнее |
|
|
| 2 | ВМ 4x16 |
Винт Подробнее |
|
|
| 3 | ШП4 |
Шайба Подробнее |
|
|
| 4 | М5 |
Гайка Подробнее |
|
|
| 5 | ШП5 |
Шайба Подробнее |
|
|
| 6 | М6 |
Гайка Подробнее |
|
|
| 7 | ШП6 |
Шайба Подробнее |
|
|
| 8 | ИЖКС 758491.032 |
Шайба Подробнее |
|
|
| 9 | ИЖКС 754152.003 |
Шайба изоляционная Подробнее |
|
|
| 10 | ИЖКС 757542.004 |
Изолятор Подробнее |
|
|
| 11 | ШЧ5 |
Шайба Подробнее |
|
|
| 12 | ИЖКС 301261.037 |
Крышка задняя Подробнее |
|
|
| 13 | ИЖКС 685158.002 |
Панель выводов Подробнее |
|
|
| 14 | ИЖКС 435214.002 |
Выпрямитель Подробнее |
|
|
| 15 | ИЖКС 758165.001 |
Болт М6 Подробнее |
|
|
| 16 | 6-180502К1С9 |
Шарикоподшипник Подробнее |
|
|
| 17 | ИЖКС 713141.044 |
Втулка распорная Подробнее |
|
|
| 18 | ИЖКС 711143.007 |
Втулка разрезная Подробнее |
|
|
| 19 | ИЖКС 757513.004 |
Изолятор фазный Подробнее |
|
|
| 20 | ИЖКС 758121.001 |
Болт М4х25 Подробнее |
|
|
| 21 | ИЖКС 713141.041 |
Втулка распорная Подробнее |
|
|
| 22 | СТ14 |
Регулирующее устройство Подробнее |
|
|
| 23 | ИЖКС 754152.004 |
Шайба изоляционная Подробнее |
|
|
 |
24 | К73-21В |
Конденсатор Подробнее |
|
| 25 | ШЧ4 |
Шайба Подробнее |
|
|
| 26 | ИЖКС 758161.002 |
Винт ВМ4х28 Подробнее |
|
|
| 27 | ИЖКС 684214.005 |
Статор Подробнее |
|
|
| 28 | ИЖКС 684241.006-02 |
Ротор Подробнее |
|
|
| 29 | 240-3701063-02 |
Планка Подробнее |
|
|
| 30 | М8х20 |
Болт Подробнее |
|
|
| 31 | ШЧ8 |
Шайба Подробнее |
|
|
| 32 | 50-1002073 |
Шайба Подробнее |
|
|
 |
33 | 240-3701060-Б |
Щиток Подробнее |
|
| 34 | ИЖКС 758191.001 |
Болт стяжной Подробнее |
|
|
| 35 | ИЖКС 758151.003 |
Винт ВМ5х14,5 Подробнее |
|
|
| 36 | ШП 16 |
Шайба Подробнее |
|
|
| 37 | М16х1,5 |
Гайка Подробнее |
|
|
| 38 | ИЖКС 712645.001 |
Шкив Подробнее |
|
|
| 39 | ИЖКС 723526.001 |
Вентилятор Подробнее |
|
|
| 40 | ИЖКС 758151.003-01 |
Винт ВМ5х26 Подробнее |
|
|
| 41 | ИЖКС 725117.001 |
Крышка подшипника Подробнее |
|
|
| 42 | 6-180603КС9 |
Шарикоподшипник Подробнее |
|
|
| 43 | М10x30 |
Болт Подробнее |
|
|
| 44 | ИЖКС 301261.035 |
Крышка передняя Подробнее |
|
|
| 45 | М12x35 |
Болт Подробнее |
|
|
| 46 | 245-3701069 |
Шайба Подробнее |
|
|
 |
47 | М8 |
Гайка Подробнее |
|
| 48 | ШЧ 10 |
Шайба Подробнее |
|
|
| 49 | М10 |
Гайка Подробнее |
|
|
| 50 | М8х100 |
Болт Подробнее |
|
|
| 51 | М10x55 |
Болт Подробнее |
|
|
| 52 | ИЖКС 713141.039 |
Втулка ротора Подробнее |
|
|
 |
53 | 240-3701056-В |
Кронштейн генератора Подробнее |
|
| 54 | ИЖКС 685442.035 |
Катушка возбуждения Подробнее |
|
|
| 55 | 240-3701068-Б |
Растяжка Подробнее |
|
|
| 56 | М10x20 |
Болт Подробнее |
|
|
| 57 | М4 |
Гайка Подробнее |
|
