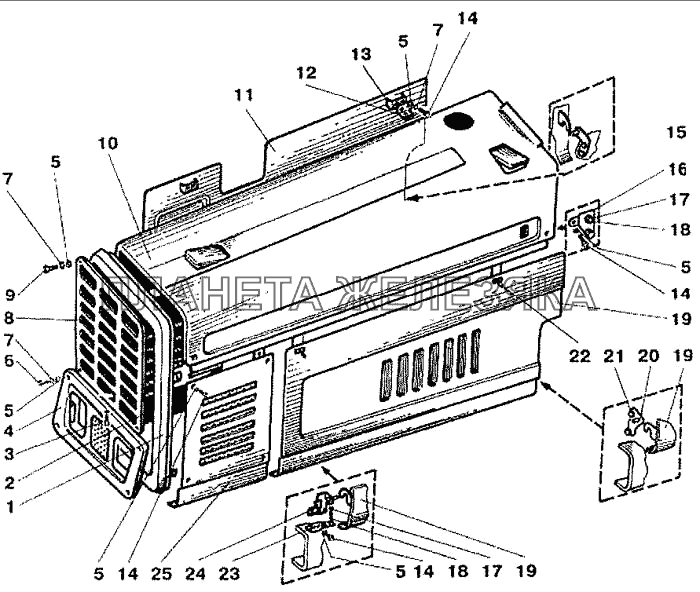

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 90-8401031-01 |
Кронштейн правый Подробнее |
|
||
| 90-8401041 |
Кронштейн левый Подробнее |
|
||
| 90-8401050 |
Кронштейн правый Подробнее |
|
||
| 90-8401055-01 |
Кронштейн правый Подробнее |
|
||
| 90-8402320-01 |
Боковина правая Подробнее |
|
||
| 90-8402410-01 |
Замок правый Подробнее |
|
||
| Гайка М12 |
Гайка М12 Подробнее |
|
||
| Шайба ШП12 |
Шайба ШП12 Подробнее |
|
||
| Шайба ШЧ12 |
Шайба ШЧ12 Подробнее |
|
||
| 1 | 90-8402030 |
Рамка Подробнее |
|
|
| 2 | 90-8402026-01 |
Боковина правая Подробнее |
|
|
| 3 | Болт 4М10х25 |
Болт 4М10х25 Подробнее |
|
|
| 3 | Шайба ШП10 |
Шайба ШП10 Подробнее |
|
|
| 3 | Шайба ШЧ10 |
Шайба ШЧ10 Подробнее |
|
|
| 4 | 90-8401020 |
Решетка Подробнее |
|
|
| 5 | Шайба ШЧ6 |
Шайба ШЧ6 Подробнее |
|
|
| 6 | Болт 4М6х35 |
Болт 4М6х35 Подробнее |
|
|
| 7 | Шайба ШП6 |
Шайба ШП6 Подробнее |
|
|
| 8 | 90-8401120 |
Решетка Подробнее |
|
|
| 9 | Болт 4М6х20 |
Болт 4М6х20 Подробнее |
|
|
| 10 | 90-8402020 |
Капот Подробнее |
|
|
| 10 | 90-8402020-01 |
Капот Подробнее |
|
|
| 10 | 90-8402020-02 |
Капот Подробнее |
|
|
| 10 | 90-8402020-03 |
Капот Подробнее |
|
|
| 11 | 90-8402320 |
Боковина правая Подробнее |
|
|
| 12 | Пружина Ш134-015 |
Пружина Ш134-015 Подробнее |
|
|
| 13 | 90-8402410 |
Замок левый Подробнее |
|
|
| 14 | Болт 4М6х16 |
Болт 4М6х16 Подробнее |
|
|
| 15 | 90-8401065 |
Опора Подробнее |
|
|
| 16 | 90-8401041-01 |
Кронштейн правый Подробнее |
|
|
| 17 | Болт 4М8х20 |
Болт 4М8х20 Подробнее |
|
|
| 18 | Шайба ШП8 |
Шайба ШП8 Подробнее |
|
|
| 19 | 90-8402310 |
Боковина левая Подробнее |
|
|
| 20 | 90-8401060 |
Опора Подробнее |
|
|
| 21 | Болт 4М12х55 |
Болт 4М12х55 Подробнее |
|
|
| 22 | 70-6700103 |
Колпак Подробнее |
|
|
| 23 | 90-8401031 |
Кронштейн левый Подробнее |
|
|
| 24 | 90-8401050-01 |
Кронштейн левый Подробнее |
|
|
| 24 | 90-8401055 |
Кронштейн левый Подробнее |
|
|
| 25 | 90-8402026 |
Боковина левая Подробнее |
|
