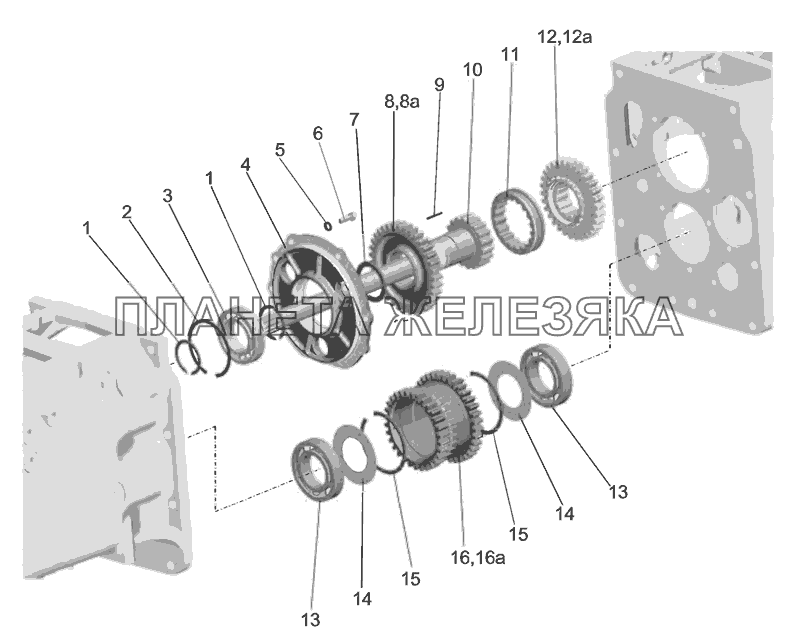

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1721020 |
Вал с крышкой Подробнее |
|
||
| 1 | 2С55 |
Кольцо Подробнее |
|
|
| 2 | 2С100 |
Кольцо Подробнее |
|
|
| 3 | 211АУШ1 |
Подшипник Подробнее |
|
|
 |
4 | 70-1721022 |
Крышка опорная Подробнее |
|
| 5 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 6 | M10-6gx25.88.35.019 |
Болт Подробнее |
|
|
 |
7 | 70-1721023 |
Шайба упорная Подробнее |
|
 |
8 | 70-1721031 |
Шестерня Подробнее |
|
 |
9 | 4х34,8А3 |
Ролик Подробнее |
|
 |
10 | 70-1721113-А |
Вал силовой передачи Подробнее |
|
 |
11 | 70-1721045 |
Муфта Подробнее |
|
 |
12 | 70-1721025 |
Шестерня понижающего редуктора Подробнее |
|
| 13 | 212АУШ1 |
Подшипник Подробнее |
|
|
| 14 | 70-1721318 |
Шайба маслоотражательная Подробнее |
|
|
| 15 | 2С110 |
Кольцо Подробнее |
|
|
| 16 | 70-1721040 |
Шестерня редуктора в сборе Подробнее |
|
|
 |
16 | 70-1721041 |
Шестерня редуктора Подробнее |
