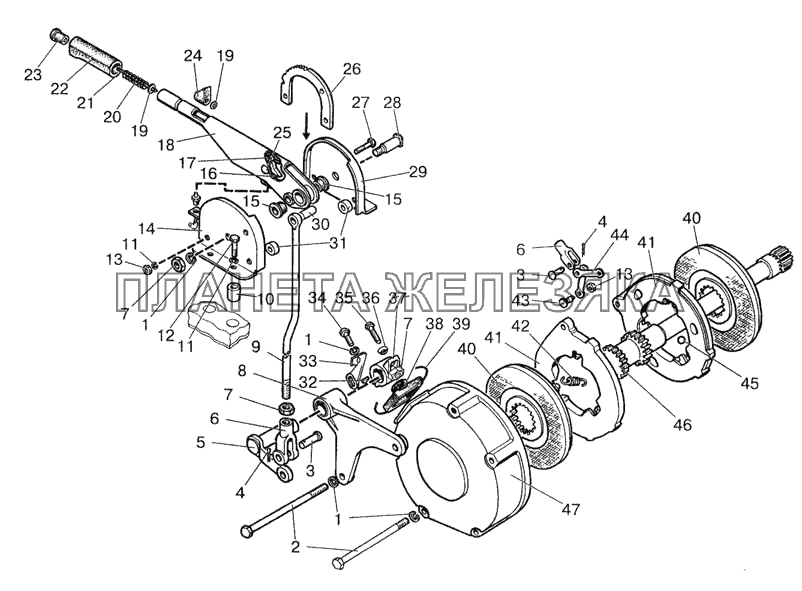

| ← Тормоз стояночно-запасной. Управление стояночно-запасным тормозом | Пневмопривод → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ШП12 |
Шайба Подробнее |
|
|
| 2 | 1522-2409034-03 |
Болт Подробнее |
|
|
| 3 | 12х32 |
Палец Подробнее |
|
|
| 4 | 3,2х18 |
Шплинт Подробнее |
|
|
| 5 | 923-3507060 |
Валик Подробнее |
|
|
 |
6 | 50-3502203 |
Вилка Подробнее |
|
| 7 | М12х1,25 |
Гайка Подробнее |
|
|
| 8 | 822-3507070 |
Кронштейн Подробнее |
|
|
| 9 | 923-3507140 |
Тяга Подробнее |
|
|
| 9 | 923-3507141-01 |
Тяга Подробнее |
|
|
| 10 | 2522-3507011 |
Втулка Подробнее |
|
|
| 11 | ШП8 |
Шайба Подробнее |
|
|
| 12 | М8х40 |
Болт Подробнее |
|
|
 |
13 | М8 |
Гайка Подробнее |
|
| 14 | 2522-3507025 |
Кронштейн Подробнее |
|
|
| 15 | 2522-3507028 |
Втулка . Подробнее |
|
|
| 16 | 2522-3507034 |
Защелка Подробнее |
|
|
| 17 | 2522-3507032 |
Муфта Подробнее |
|
|
| 18 | 2522-3507020 |
Рычаг Подробнее |
|
|
| 18 | 2522-3507030 |
Рычаг Подробнее |
|
|
| 19 | 2522-3507111 |
Шайба Подробнее |
|
|
| 20 | 55-17-27 |
Пружина Подробнее |
|
|
| 21 | 2522-3507036 |
Тяга Подробнее |
|
|
| 22 | А13.19.001 |
Рукоятка Подробнее |
|
|
| 23 | 2522-3507080 |
Кнопка Подробнее |
|
|
| 24 | 2522-3507031 |
Кнопка Подробнее |
|
|
| 25 | 2522-3507029 |
Ось защелки Подробнее |
|
|
| 26 | 2522-3507017 |
Сектор Подробнее |
|
|
| 27 | М8х45 |
Болт Подробнее |
|
|
| 28 | 2522-3507018 |
Ось Подробнее |
|
|
| 29 | 2522-3507016 |
Кронштейн правый Подробнее |
|
|
| 30 | 2522-3507037 |
Папец Подробнее |
|
|
| 31 | 2522-3507019 |
Втулка Подробнее |
|
|
| 32 | СШ-611 |
Шпонка Подробнее |
|
|
| 33 | 923-3514107 |
Рычаг Подробнее |
|
|
| 34 | М12х40 |
Болт Подробнее |
|
|
| 35 | 70-3503019 |
Болт Подробнее |
|
|
 |
36 | 70-3503018 |
Шайба Подробнее |
|
 |
37 | 70-3503017-А |
Рычаг Подробнее |
|
 |
38 | 50-3502202 |
Чехол Подробнее |
|
| 39 | 1,6-0-С |
Проволока Подробнее |
|
|
| 40 | 70-3502040-01 / 70-3502040-04 |
Диск тормозной Подробнее |
|
|
| 41 | 50-3502030-А |
Диски нажимные в сборе Подробнее |
|
|
| 41 | 50-3502036-Б |
Диск нажимной Подробнее |
|
|
 |
42 | 77.38.163 |
Пружина Подробнее |
|
| 43 | 50-3502198 |
Палец Подробнее |
|
|
| 44 | 50-3502196 |
Тяга Подробнее |
|
|
| 45 | 22,225 |
Шарик Подробнее |
|
|
 |
46 | 70-3504055-01 |
Вал Подробнее |
|
| 47 | 50-3502035-А2-01 |
Кожух тормоза Подробнее |
|
