| ← Механизмы двигателя | Головка цилиндров. Клапаны и толкатели клапанов → |

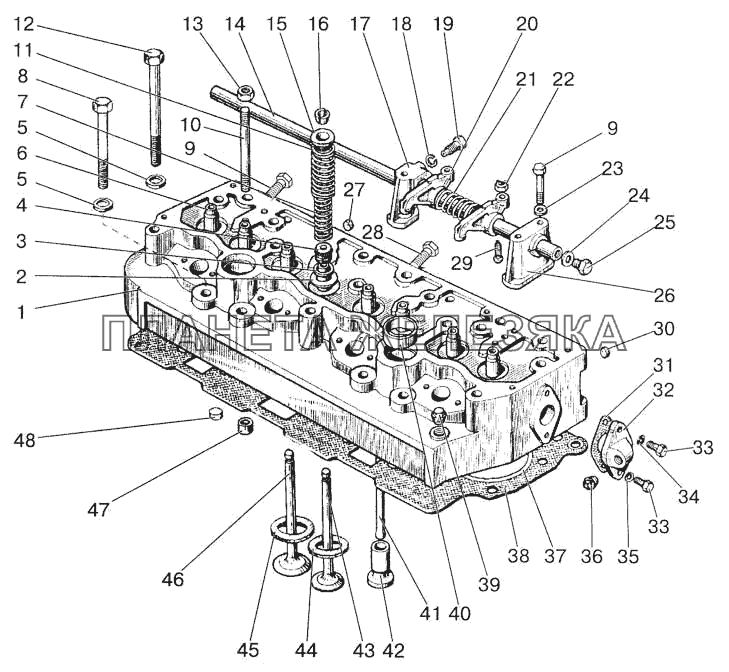

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
240-1003012-А1 |
Головка цилиндров Подробнее |
||
| 240-1003013-А2-06 |
Головка цилиндров Подробнее |
|
||
| 245-1003011 |
Головка цилиндров (2-4, 7, 10 15, 16,40,43, 46, 245-1003Q13-A-05) Подробнее |
|
||
| 245-1003013-А-05 |
Головка цилиндров (1, 6,27, 30, 40, 44, 45, 47, 48} Подробнее |
|
||
| 1 | 240-1003015-А1-02 |
Головка цилиндров Подробнее |
|
|
| 1 | 245-1003015-А-01 |
Головка цилиндров Подробнее |
|
|
 |
2 | 240-1007054 |
Шайба Подробнее |
|
 |
3 | 240-1007055 |
Шайба Подробнее |
|
 |
4 | 240-1007020 |
Манжета Подробнее |
|
 |
5 | 48-1002318 |
Шайба Подробнее |
|
| 6 | 240-1007032-Б-01 |
Втулка Подробнее |
|
|
 |
7 | 240-1007046-А1 |
Пружина клапана Подробнее |
|
| 7 | 240-1007046-А4 |
Пружина внутренняя Подробнее |
|
|
 |
8 | 240-1002047-01 |
Болт Подробнее |
|
| 9 | М12х85 |
Болт Подробнее |
|
|
 |
10 | 50-1003112 |
Шпилька Подробнее |
|
| 11 | 240-1007045-А1 |
Пружина клапана Подробнее |
|
|
 |
11 | 240-1007045-А2 |
Пружина наружная Подробнее |
|
| 11 | 240-1007045-А4 |
Пружина наружная Подробнее |
|
|
| 11 | 240-1007045-А5 |
Пружина наружная Подробнее |
|
|
 |
12 | 240-1002047 |
Болт Подробнее |
|
| 13 | М12 |
Гайка Подробнее |
|
|
| 14 | 50-1007102-А |
Ось Подробнее |
|
|
| 14 | 50-1007102-А1 |
Ось коромысел Подробнее |
|
|
 |
15 | 240-1007048 |
Тарелка Подробнее |
|
 |
16 | 50-1007053-А1 |
Сухарь клапана Подробнее |
|
| 16 | 50-1007053-А2 |
Сухарь клапана Подробнее |
|
|
| 17 | 240-1007152-Б |
Стойка вторая Подробнее |
|
|
| 17 | 240-1007152-Б-01 |
Стойка средняя Подробнее |
|
|
| 18 | ШП10 |
Шайба Подробнее |
|
|
| 19 | 240-1007185 |
Фиксатор Подробнее |
|
|
 |
20 | 50-1007212-А3 |
Коромысло Подробнее |
|
| 20 | 50-1007212-А4 |
Коромысло клапана со втулкой Подробнее |
|
|
| 21 | 50-1007103-А |
Пружина оси коромысел Подробнее |
|
|
| 22 | Д02-063 |
Гайка Подробнее |
|
|
| 23 | ШЧ12 |
Шайба Подробнее |
|
|
| 24 | 50-1007183 |
Шайба пробки Подробнее |
|
|
| 25 | 50-1007182 |
Пробка оси коромысел Подробнее |
|
|
| 26 | 240-1007151-6-01 |
Стойка крайняя Подробнее |
|
|
| 26 | 240-1007151-Б |
Стойка передняя Подробнее |
|
|
| 27 | Д02-003-А |
Заглушка Подробнее |
|
|
| 28 | М12х35 |
Болт Подробнее |
|
|
| 29 | 50-1007170-Б |
Винт регулировочный с гайкой Подробнее |
|
|
 |
29 | 50-1007175-Б1 |
Винт регулировочный Подробнее |
|
 |
30 | 240-1003037 |
Заглушка Подробнее |
|
| 31 | 50-1015598 |
Прокладка патрубка Подробнее |
|
|
 |
32 | 70-8115022-А |
Патрубок Подробнее |
|
| 33 | М8х20 |
Болт Подробнее |
|
|
| 34 | ШП8 |
Шайба Подробнее |
|
|
| 35 | ШЧ8 |
Шайба Подробнее |
|
|
| 36 | 2-КГ3/8@А12.019 |
Пробка Подробнее |
|
|
| 37 | Ф-4.118,3 |
Кольцо Подробнее |
|
|
| 38 | 50-1003020-А2-01 |
Прокладка Подробнее |
|
|
| 39 | КГ3/8@(А12.016) |
Пробка Подробнее |
|
|
| 40 | 50-1003103-А |
Стакан Подробнее |
|
|
| 41 | 240-1007310-Б |
Штанга Подробнее |
|
|
| 41 | 240-1007310-Б1 |
Штанга Подробнее |
|
|
| 42 | 240-1007375-А |
Толкатель Подробнее |
|
|
| 42 | 240-1007375-А1 |
Толкатель клапана Подробнее |
|
|
| 42 | 240-1007375-А2 |
Толкатель клапана Подробнее |
|
|
| 43 | 240-1007015-Б6 |
Клапан выпускной Подробнее |
|
|
| 43 | 240-1007015-Б7 |
Клапан выпускной Подробнее |
|
|
| 44 | 245-1003019 |
Седло выпускного клапана Подробнее |
|
|
| 45 | 245-1003018 |
Седло впускного клапана Подробнее |
|
|
 |
46 | 240-1007014-Б4 |
Клапан впускной Подробнее |
|
| 46 | 240-1007014-Б7 |
Клапан впускной Подробнее |
|
|
| 47 | 240-1003029 |
Втулка Подробнее |
|
|
| 48 | 240-1003027 |
Заглушка Подробнее |
|
