| ← Стояночный тормоз | Кран тормозной → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509018-Б |
Картер со шпильками в сборе Подробнее |
|
||
| 130-3509026 |
Блок цилиндров с разгрузочным устройством в сборе Подробнее |
|
||
| 130-3509028 |
Блок цилиндров в сборе Подробнее |
|
||
| 130-3509039 |
Головка в сборе Подробнее |
|
||
| 130-3509150-А |
Поршень и шатун в сборе Подробнее |
|
||
| 130-3509169 |
Палец поршневой в сборе Подробнее |
|
||
| 130-3509180-А |
Шатун в сборе Подробнее |
|
||
| 500-3509015-Б1 |

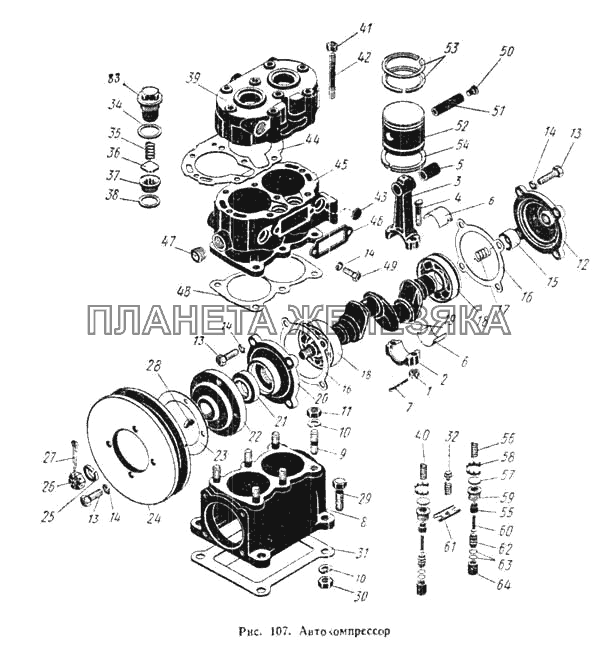

Автокомпрессор в сборе Подробнее |
|
||
| 500-3509130-Б1 |
Шкив компрессора в сборе Подробнее |
|
||
| 1 | 303032-П |
Гайка М8Х 1 Подробнее |
|
|
| 2 | 130-3509196-Б |
Крышка шатуна Подробнее |
|
|
| 3 | 130-3509190-Б |
Шатун Подробнее |
|
|
| 4 | 120-3509200 |
Болт шатуна Подробнее |
|
|
| 5 | 130-3509194 |
Втулка верхней головки шатуна Подробнее |
|
|
| 6 | 130-3509092 |
Вкладыш шатуна Подробнее |
|
|
| 7 | 258013-П |
Шплинт 2Х16 Подробнее |
|
|
| 8 | 130-3509020-Б |
Картер Подробнее |
|
|
| 9 | 304020-П8 |
Шпилька М10Х1Х25 Подробнее |
|
|
| 10 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 11 | 303112-П29 |
Гайка М10Х1 Подробнее |
|
|
| 12 | 130-3509090 |
Крышки картера задняя Подробнее |
|
|
 |
13 | 201458-П29 |
Болт М8Х25 Подробнее |
|
| 14 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 15 | 120-3509094 |
Уплотнитель задней крышки Подробнее |
|
|
| 16 | 120-3509063 |
Прокладка Подробнее |
|
|
| 17 | 120-3509093 |
Пружина уплотнителя задней крышки Подробнее |
|
|
| 18 | 120-3509113 |
Подшипник 207 Подробнее |
|
|
| 19 | 130-3509110-А |
Вал коленчатый Подробнее |
|
|
| 20 | 130-3509060 |
Крышка картера передняя Подробнее |
|
|
| 21 | 120-3509070-А2 |
Сальник с пружиной в сборе Подробнее |
|
|
| 22 | 500-3509134 |
Ступица шкива компрессора Подробнее |
|
|
| 23 | 418251-П |
Шпонка сегментная 5Х7,5 Подробнее |
|
|
| 23 | 500-3509137 |
Прокладка регулировочная шкива компрессора Подробнее |
|
|
| 24 | 500-3509132 |
Шкив компрессора Подробнее |
|
|
 |
25 | 252016-П29 |
Шайба 14 Подробнее |
|
 |
26 | 250978-П29 |
Гайка М14Х 15 Подробнее |
|
| 27 | 258039-П29 |
Шплинт 3,2Х20 Подробнее |
|
|
| 29 | 201499-П8 |
Болт М10Х 30 Подробнее |
|
|
| 30 | 250810-П8 |
Гайка М10 Подробнее |
|
|
| 31 | 130-3509103-Б |
Прокладка нижней крышки картера Подробнее |
|
|
| 32 | 130-3509355 |
Направляющая пружины коромысла Подробнее |
|
|
| 33 | 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 34 | 120-3509045 |
Прокладка Подробнее |
|
|
| 35 | 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
 |
36 | 130-3509050 |
Клапан нагнетательный Подробнее |
|
| 37 | 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
|
| 38 | 130-3509055 |
Прокладка Подробнее |
|
|
| 39 | 130-3509040 |
Головка цилиндров Подробнее |
|
|
| 40 | 130-3509342 |
Пружина коромысла Подробнее |
|
|
 |
41 | 250511-П29 |
Гайка Подробнее |
|
| 42 | 414039-П8 |
Шпилька М8Х1Х57 Подробнее |
|
|
 |
43 | 260307-П |
Заглушка 20 Подробнее |
|
| 44 | 130-3509043-А |
Прокладка головки Подробнее |
|
|
| 45 | 130-3509030-А |
Блок цилиндров Подробнее |
|
|
| 46 | 130-3509240 |
Прокладка проставки воздушного фильтра Подробнее |
|
|
| 47 | 262518-П |
Пробка РК 3/8" Подробнее |
|
|
 |
48 | 130-3509038 |
Прокладка блока цилиндров Подробнее |
|
| 49 | 201454-П8 |
Болт М8Х16 Подробнее |
|
|
| 50 | 120-3509171 |
Заглушка поршневого пальца Подробнее |
|
|
| 51 | 130-3509170 |
Палец поршневой Подробнее |
|
|
 |
52 | 130-3509160 |
Поршень Подробнее |
|
| 53 | 130-3509164 |
Кольцо компрессионное Подробнее |
|
|
| 54 | 130-3509166 |
Кольцо поршневое маслосъемное Подробнее |
|
|
| 55 | 130-3509099 |
Гнездо штока впускного клапана Подробнее |
|
|
| 56 | 130-3509328 |
Пружина впускного клапана Подробнее |
|
|
| 57 | 130-3509056 |
Клапан впускной Подробнее |
|
|
| 58 | 130-3509363 |
Направляющая впускного клапана Подробнее |
|
|
| 59 | 130-3509069 |
Седло впускного клапана Подробнее |
|
|
| 60 | 130-3509344-Б |
Шток впускного клапана Подробнее |
|
|
| 61 | 130-3509337-Б2 |
Коромысло впускных клапанов Подробнее |
|
|
| 62 | 130-3509065-В |
Плунжер впускного клапана Подробнее |
|
|
| 63 | 130-3509067 |
Кольцо уплотнитель ное плунжера Подробнее |
|
|
| 64 | 130-3509068-Б |
Втулка плунжера Подробнее |
|
