| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

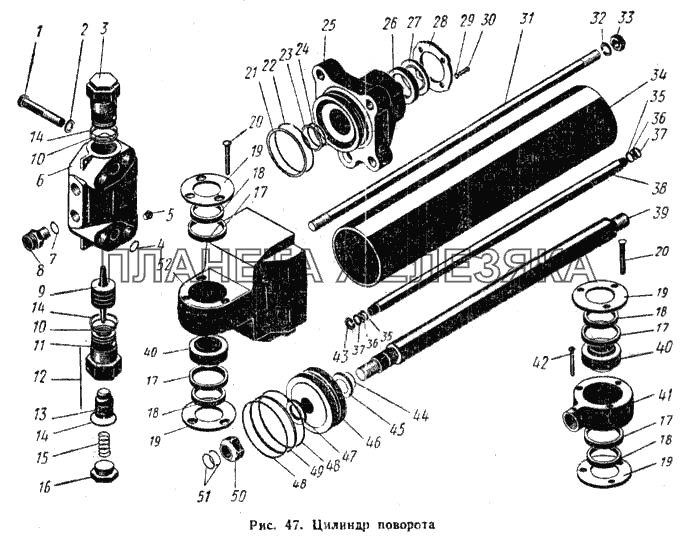

| 700.34.29.000-1 |
Цилиндр поворота Подробнее |
|
||
| 700.34.29.010-1 |
Крышка задняя в сборе Подробнее |
|
||
| 700.34.29.020-1 |
Шток в сборе Подробнее |
|
||
| 700.34.29.030 |
Гайка в сборе Подробнее |
|
||
| 700.34.29.070-1 |
Коробка клапанная в сборе Подробнее |
|
||
| 1 | Болт М14Х1,5Х90-026 ГОСТ 7811-62 |
Болт М14Х1,5Х90-026 ГОСТ 7811-62 Подробнее |
|
|
| 2 | Шайба пружинная 14Н ГОСТ 6402-61 |
Шайба пружинная 14Н ГОСТ 6402-61 Подробнее |
|
|
| 3 | 700.34.29.080 |
Клапан в сборе Подробнее |
|
|
| 4 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 |
Кольцо Н1-22 Х18-4 ГОСТ 9833-61 Подробнее |
|
|
| 5 | Пробка КГ1/8"-026 ГОСТ 12720-67 |
Пробка КГ1/8"-026 ГОСТ 12720-67 Подробнее |
|
|
| 6 | 700.34.29.057-2 |
Коробка клапанная Подробнее |
|
|
| 7 | Кольцо Н1-25Х20-2 ГОСТ 0833-61 |
Кольцо Н1-25Х20-2 ГОСТ 0833-61 Подробнее |
|
|
| 8 | 700.34.29.063 |
Штуцер Подробнее |
|
|
| 9 | 700.34.29.058-1 |
Толкатель Подробнее |
|
|
| 10 | Кольцо У-40Х35-2 ГОСТ 9833-61 |
Кольцо У-40Х35-2 ГОСТ 9833-61 Подробнее |
|
|
| 11 | 700.34.29.059 |
Корпус клапана Подробнее |
|
|
| 12 | Проволока КО 1Х30 мм ГОСТ 792-67 |
Проволока КО 1Х30 мм ГОСТ 792-67 Подробнее |
|
|
| 13 | 700.34.29.061 |
Клапан Подробнее |
|
|
| 14 | Кольцо У -32Х0-2 ГОСТ 9633-61 |
Кольцо У -32Х0-2 ГОСТ 9633-61 Подробнее |
|
|
| 15 | 700.46.19.027 |
Пружина Подробнее |
|
|
| 16 | 700.34.29.062 |
Пробка Подробнее |
|
|
| 17 | 700.34.29.012 |
Кольцо Подробнее |
|
|
| 18 | 700.34.29.013 |
Сальник Подробнее |
|
|
| 19 | 700.34.29.014 |
Крышка Подробнее |
|
|
| 20 | Заклепка 8Х60 ГОСТ 10300-68 |
Заклепка 8Х60 ГОСТ 10300-68 Подробнее |
|
|
| 21 | Кольцо У-100Х95-4 ГОСТ 9833-61 |
Кольцо У-100Х95-4 ГОСТ 9833-61 Подробнее |
|
|
| 22 | 700.34.29.044-2 |
Прокладка Подробнее |
|
|
| 23 | Кольцо Н1-52Х45-4 ГОСТ 9833-61 |
Кольцо Н1-52Х45-4 ГОСТ 9833-61 Подробнее |
|
|
| 24 | 700.34.29.044-3 |
Прокладка Подробнее |
|
|
| 25 | 700.34.29.025 |
Крышка передняя Подробнее |
|
|
| 26 | 700.34.29.026 |
Манжета Подробнее |
|
|
| 27 | 700.34.29.027 |
Скребок Подробнее |
|
|
| 28 | 700.34.29.028 |
Крышка Подробнее |
|
|
| 29 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее |
|
|
| 30 | Болт М6Х16-021 ГОСТ 7305-62 |
Болт М6Х16-021 ГОСТ 7305-62 Подробнее |
|
|
| 31 | 700.34.29.029 |
Шпилька Подробнее |
|
|
| 32 | Шайба пружинная 18Н ГОСТ 6402-61 |
Шайба пружинная 18Н ГОСТ 6402-61 Подробнее |
|
|
| 33 | Гайка М18Х1,5-016 ГОСТ 5927-62 |
Гайка М18Х1,5-016 ГОСТ 5927-62 Подробнее |
|
|
| 34 | 700.34.29.024 |
Корпус цилиндра Подробнее |
|
|
| 35 | 700.34.29.043 |
Шайба маслопровода Подробнее |
|
|
| 36 | 700.34.29.044-4 |
Прокладка Подробнее |
|
|
| 37 | Кольцо Н1-20Х16-4 ГОСТ 9833-61 |
Кольцо Н1-20Х16-4 ГОСТ 9833-61 Подробнее |
|
|
| 38 | 700.34.29.023 |
Маслопровод Подробнее |
|
|
| 39 | 700.34.29.016-1 |
Шток Подробнее |
|
|
| 40 | Шарнирный подшипник ШС-40 ГОСТ 3635-54 |
Шарнирный подшипник ШС-40 ГОСТ 3635-54 Подробнее |
|
|
| 41 | 700.34.29.017-1 |
Головка Подробнее |
|
|
| 42 | Заклепка 8Х55 ГОСТ 10300-62 |
Заклепка 8Х55 ГОСТ 10300-62 Подробнее |
|
|
| 43 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее |
|
|
| 44 | Кольцо У-30Х25-4 ГОСТ 9833-61 |
Кольцо У-30Х25-4 ГОСТ 9833-61 Подробнее |
|
|
| 45 | 700.34.29.087 |
Шайба Подробнее |
|
|
| 46 | 700.34.29.022 |
Поршень Подробнее |
|
|
| 47 | 700.34.29.086 |
Шайба Подробнее |
|
|
| 48 | 700.34.29.044-1 |
Прокладка Подробнее |
|
|
| 49 | Кольцо Н1-1 00Х90-4 ГОСТ 9833-61 |
Кольцо Н1-1 00Х90-4 ГОСТ 9833-61 Подробнее |
|
|
| 50 | 700.34.29.018 |
Гайка Подробнее |
|
|
| 51 | 700.34.29.019 |
Кольцо Подробнее |
|
|
| 52 | 700.34.29.011-1 |
Крышка задняя Подробнее |
|
