| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.16.000-3 |

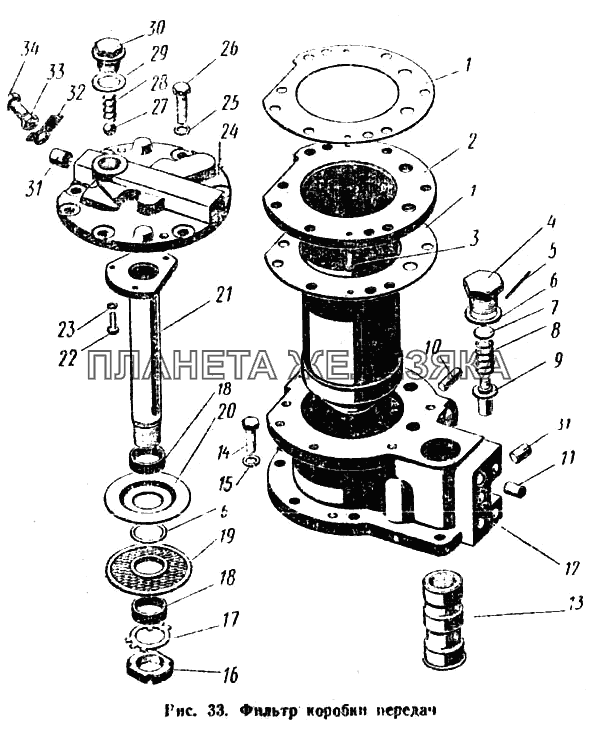

Фильтр коробка передач а сборе Подробнее |
|
||
| 700.17.16.090 |
Корпус в сборе Подробнее |
|
||
| 700.17.16.110 |
Крышка в сборе Подробнее |
|
||
| 1 | 700.17.16.078 |
Прокладка Подробнее |
|
|
| 2 | 700.17.16.100 |
Стакан в сборе Подробнее |
|
|
| 3 | Винт М6Х12-001 ГОСТ 1489-62 |
Винт М6Х12-001 ГОСТ 1489-62 Подробнее |
|
|
| 4 | 700.17.16.076 |
Пробка Подробнее |
|
|
| 5 | Проволока КО 1,2Х700 мм ГОСТ 792-67 |
Проволока КО 1,2Х700 мм ГОСТ 792-67 Подробнее |
|
|
| 6 | 700.17.16.094-02 |
Прокладка Подробнее |
|
|
| 7 | 700.17.16.082 |
Прокладка Подробнее |
|
|
| 8 | 700.39.16.015 |
Пружина Подробнее |
|
|
| 9 | 700.17.16.081 |
Клапан Подробнее |
|
|
| 10 | Штифт цилиндрический 10Пр2/2аХ28 ГОСТ 31 |
Штифт цилиндрический 10Пр2/2аХ28 ГОСТ 3128-60 Подробнее |
|
|
| 11 | 700.17.16.033-02 |
Заглушка Подробнее |
|
|
| 12 | 700.17.16.034-3 |
Корпус Подробнее |
|
|
| 13 | 700.17.16.066 |
Гильза Подробнее |
|
|
| 14 | Болт М10Х25 ГОСТ 7808-62 |
Болт М10Х25 ГОСТ 7808-62 Подробнее |
|
|
| 15 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 16 | 700.17.16.099 |
Гайка Подробнее |
|
|
| 17 | Шайба стопорная 27-001 ГОСТ 11872-66 |
Шайба стопорная 27-001 ГОСТ 11872-66 Подробнее |
|
|
| 18 | 700.17.16.077 |
Втулка Подробнее |
|
|
| 19 | 700.17.16.170 |
Секция фильтра в сборе Подробнее |
|
|
| 20 | 700.17.16.073 |
Отражатель Подробнее |
|
|
| 21 | 700.17.16.120 |
Основание в сборе Подробнее |
|
|
| 22 | Болт М6Х16-021 ГОСТ 7805-62 |
Болт М6Х16-021 ГОСТ 7805-62 Подробнее |
|
|
| 23 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее |
|
|
| 24 | 700.17.16.036-4 |
Крышка Подробнее |
|
|
| 25 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 26 | Болт М10Х35-021 ГОСТ 7808-62 |
Болт М10Х35-021 ГОСТ 7808-62 Подробнее |
|
|
| 27 | Шарик БV 16 мм Н ГОСТ 3722-60 |
Шарик БV 16 мм Н ГОСТ 3722-60 Подробнее |
|
|
| 28 | 700.46.14.039 |
Пружина Подробнее |
|
|
| 29 | 700.17.16.094-01 |
Прокладка Подробнее |
|
|
| 30 | 700.17.16.093 |
Пробка Подробнее |
|
|
| 31 | 700.17.16.083-01 |
Заглушка Подробнее |
|
|
| 32 | Шайба стопорная 13-2 |
Шайба стопорная 13-2 Подробнее |
|
|
| 33 | Гайка М12-010 ГОСТ 5927-62 |
Гайка М12-010 ГОСТ 5927-62 Подробнее |
|
|
| 34 | Болт М12Х40-021 ГОСТ 7808-52 |
Болт М12Х40-021 ГОСТ 7808-52 Подробнее |
|
