| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

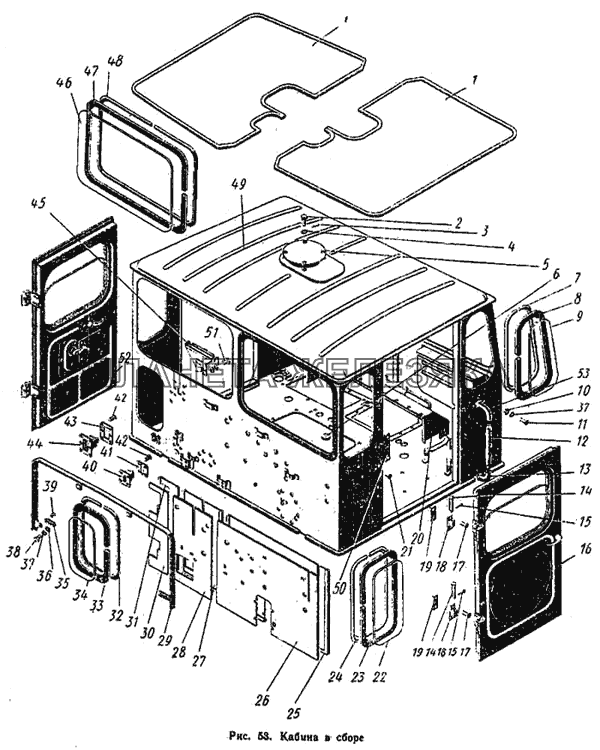

| 700.67.00.000-3 |
Кабина в сборе Подробнее |
|
||
| 1 | 700.67.00.190-00 |
Обивка в сборе Подробнее |
|
|
| 2 | Болт М6Х20-021 ГОСТ 7805-02 |
Болт М6Х20-021 ГОСТ 7805-02 Подробнее |
|
|
| 3 | Шплинт 1,6Х10-001 ГОСТ 397-66 |
Шплинт 1,6Х10-001 ГОСТ 397-66 Подробнее |
|
|
| 4 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее |
|
|
| 5 | 700.81.00.040 |
Крышка в сборе Подробнее |
|
|
| 6 | 700.67.00.121 |
Шайба Подробнее |
|
|
| 7 | 700.67.00.109-03 |
Вкладыш уплотнительный Подробнее |
|
|
| 8 | 700.67.00.108-03 |
Уплотнитель стекла Подробнее |
|
|
| 9 | 700.67.00.105 |
Стекло боковое Подробнее |
|
|
| 10 | Гайка М8-011 ГОСТ 5927-62 |
Гайка М8-011 ГОСТ 5927-62 Подробнее |
|
|
| 11 | Винт М8Х18 ГОСТ 1489-62 |
Винт М8Х18 ГОСТ 1489-62 Подробнее |
|
|
| 12 | 700.67.00.051 |
Поручень Подробнее |
|
|
| 13 | 700.67.00.230 |
Кронштейн в сборе Подробнее |
|
|
| 14 | 700.67.00.014-1 |
Ось петли Подробнее |
|
|
| 15 | Шплинт 3,2Х18-001 ГОСТ 397-66 |
Шплинт 3,2Х18-001 ГОСТ 397-66 Подробнее |
|
|
| 16 | 700.67.09.000-2 |
Дверь левая Подробнее |
|
|
| 17 | Винт М8Х18-001 ГОСТ 1490-62 |
Винт М8Х18-001 ГОСТ 1490-62 Подробнее |
|
|
| 18 | 700.67.00.101-1 |
Створка петли Подробнее |
|
|
| 19 | 700.67.00.103 |
Планка Подробнее |
|
|
| 20 | 700.67.00.050-3 |
Опора панели в сборе Подробнее |
|
|
| 21 | Заклепка 3Х8-700 ГОСТ 10299-68 |
Заклепка 3Х8-700 ГОСТ 10299-68 Подробнее |
|
|
| 22 | 700.67.00.104-02 |
Стекло Подробнее |
|
|
| 23 | 700.67.00.108-02 |
Уплотнитель стекла Подробнее |
|
|
| 24 | 700.67.00.109-02 |
Вкладыш Уплотнительный Подробнее |
|
|
| 25 | 700.67.00.150 |
Обивка в сборе Подробнее |
|
|
| 26 | 700.67.00.126 |
Прокладка Подробнее |
|
|
| 27 | 700.67.00.140 |
Обивка в сборе Подробнее |
|
|
| 28 | 700.67.00.125 |
Прокладка Подробнее |
|
|
| 29 | 700.67.00.059 |
Обечайка Подробнее |
|
|
| 30 | 700.67.00.127-1 |
Прокладка Подробнее |
|
|
| 31 | 700.67.00.160 |
Обивка в сборе Подробнее |
|
|
| 32 | 700.67.00.109-04 |
Вкладыш уплотнительный Подробнее |
|
|
| 33 | 700.67.00.108-04 |
Уплотнитель стекла Подробнее |
|
|
| 34 | 700.67.00.106 |
Стекло нижнее Подробнее |
|
|
| 35 | 700.67.00.085 |
Планка Подробнее |
|
|
| 36 | Шайба 8-001 ГОСТ 11371-68 |
Шайба 8-001 ГОСТ 11371-68 Подробнее |
|
|
| 37 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее |
|
|
| 38 | Болт М8Х20-021 ГОСТ 7808-62 |
Болт М8Х20-021 ГОСТ 7808-62 Подробнее |
|
|
| 39 | Заклепка 5Х12 ГОСТ 10300-68 |
Заклепка 5Х12 ГОСТ 10300-68 Подробнее |
|
|
| 40 | 700.67.00.141 |
Кожух Подробнее |
|
|
| 41 | 700.67.00.143 |
Фланец Подробнее |
|
|
| 42 | Заклепка 4Х12-700 ГОСТ 10299-68 |
Заклепка 4Х12-700 ГОСТ 10299-68 Подробнее |
|
|
| 43 | 700.67.00.142 |
Фланец Подробнее |
|
|
| 44 | 700.67.00.139 |
Кожух Подробнее |
|
|
| 45 | 700.67.00.180 |
Патрубок Подробнее |
|
|
| 46 | 700.67.00.104-01 |
Стекло Подробнее |
|
|
| 47 | 700.67.00.108-01 |
Уплотнитель стекла Подробнее |
|
|
| 48 | 700.67.00.109-01 |
Вкладыш уплотнительный Подробнее |
|
|
| 49 | 700.67.01.000-2 |
Кабина сварная Подробнее |
|
|
| 50 | 700.67.00.084-1 |
Табличка Подробнее |
|
|
| 51 | Болт М8Х16-021 ГОСТ 7808-62 |
Болт М8Х16-021 ГОСТ 7808-62 Подробнее |
|
|
| 52 | 700.67.08.000-2 |
Дверь правая Подробнее |
|
|
| 53 | 700.67.00.010-2 |
Кронштейн в сборе Подробнее |
|
