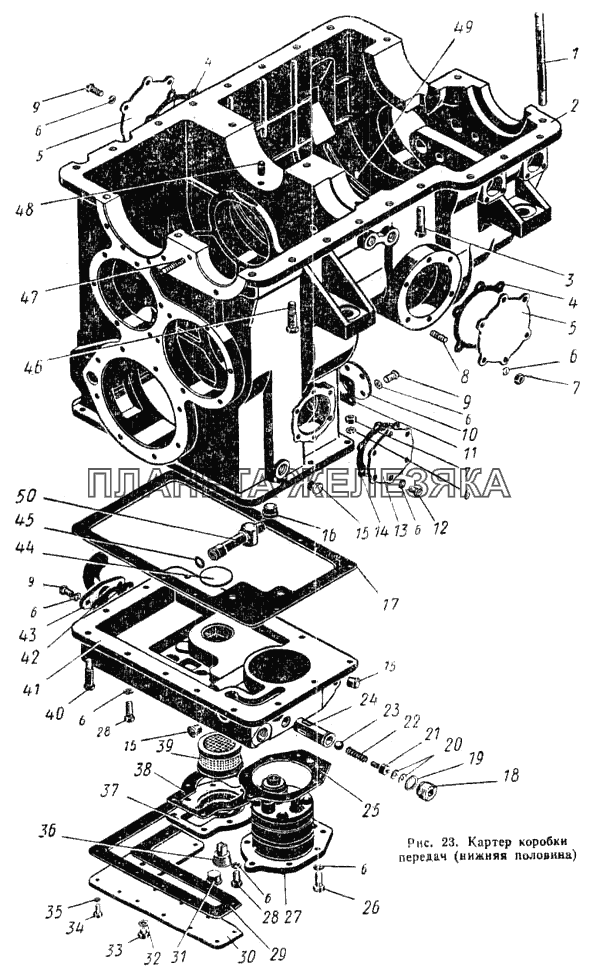

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.01.000-1 |
Коробка передач Подробнее |
|
||
| 700.17.01.020 |
Опора левая в сборе Подробнее |
|
||
| 700.17.01.180-1 |
Картер, нижняя половина в сборе Подробнее |
|
||
| 700.17.01.470 |
Поддон в сборе Подробнее |
|
||
| 700А.17.01.010 |
Вал ведущий в сборе Подробнее |
|
||
| 1 | 700.17.01.363-1 |
Шпилька Подробнее |
|
|
| 2 | 700.17.01.255-2 |
Картер, нижняя половина Подробнее |
|
|
| 3 | Болт М14Х1,5Х60-021 ГОСТ 7811-62 |
Болт М14Х1,5Х60-021 ГОСТ 7811-62 Подробнее |
|
|
| 4 | 700.17.01.404-01 |
Прокладка Подробнее |
|
|
| 5 | 700.17.01.135-1 |
Крышка Подробнее |
|
|
| 6 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
|
|
| 7 | Гайка М10-011 ГОСТ 5927-62 |
Гайка М10-011 ГОСТ 5927-62 Подробнее |
|
|
| 8 | 700.17.01.409 |
Шпилька Подробнее |
|
|
| 9 | Болт М10Х20-021 ГОСТ 7808-62 |
Болт М10Х20-021 ГОСТ 7808-62 Подробнее |
|
|
| 10 | 700.17.01.311 |
Крышка Подробнее |
|
|
| 11 | 700.17.01.251-1 |
Прокладка Подробнее |
|
|
| 12 | Болт М10Х18-021 ГОСТ 7808-62 |
Болт М10Х18-021 ГОСТ 7808- 62 Подробнее |
|
|
| 13 | 700.17.01.422 |
Крышка Подробнее |
|
|
| 14 | 700.17.01.404-02 |
Прокладка Подробнее |
|
|
| 15 | 700.17.02.017 |
Заглушка Подробнее |
|
|
| 16 | 700.17.01.115-1 |
Заглушка Подробнее |
|
|
| 17 | 700.17.01.344 |
Прокладка Подробнее |
|
|
| 18 | 700.17.01.342-1 |
Пробка Подробнее |
|
|
| 19 | Прокладка 22Х32 |
Прокладка 22Х32 Подробнее |
|
|
| 20 | Шайба 6-001 ГОСТ 11371-68 |
Шайба 6-001 ГОСТ 11371-68 Подробнее |
|
|
| 21 | 700.17.01.341 |
Стержень Подробнее |
|
|
| 22 | 700.17.01.343 |
Пружина Подробнее |
|
|
| 23 | Шарик БV 16 мм Н ГОСТ 3722-50 |
Шарик БV 16 мм Н ГОСТ 3722-50 Подробнее |
|
|
| 24 | 700.17.01.339 |
Втулка Подробнее |
|
|
| 25 | 700.17.01.403 |
Прокладка Подробнее |
|
|
| 26 | Болт М10Х25-011 ГОСТ 7808-62 |
Болт М10Х25-011 ГОСТ 7808-62 Подробнее |
|
|
| 27 | 700.17.04.000 |
Насос в сборе Подробнее |
|
|
| 28 | Болт М10Х35-021 ГОСТ 7803-02 |
Болт М10Х35-021 ГОСТ 7803-02 Подробнее |
|
|
| 29 | 700.17.01.235-1 |
Прокладка Подробнее |
|
|
| 30 | 700.17.01.234-1 |
Крышка Подробнее |
|
|
| 31 | 700.17.01.349 |
Заглушка Подробнее |
|
|
| 32 | Прокладка 10Х16 |
Прокладка 10Х16 Подробнее |
|
|
| 33 | Пробка шестигранная М10Х1 |
Пробка шестигранная М10Х1 Подробнее |
|
|
| 34 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Подробнее |
|
|
| 35 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Подробнее |
|
|
| 36 | 700.17.01.410 |
Пробка в сборе Подробнее |
|
|
| 37 | 700.17.01.222-1 |
Крышка Подробнее |
|
|
| 38 | 700.17.01.279-1 |
Прокладка Подробнее |
|
|
| 39 | 700.17.01.400 |
Сетка в сборе Подробнее |
|
|
| 40 | 700.17.01.333 |
Болт призонный Подробнее |
|
|
| 41 | 700.17.01.173 |
Картер (поддон) Подробнее |
|
|
| 42 | 700.17.01.286-1 |
Прокладка Подробнее |
|
|
| 43 | 700.17.01.460-2 |
Труба в сборе Подробнее |
|
|
| 44 | Заглушка 65 ГОСТ 3111-67 |
Заглушка 65 ГОСТ 3111-67 Подробнее |
|
|
| 45 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 |
Кольцо Н1-22 Х18-4 ГОСТ 9833-61 Подробнее |
|
|
| 46 | 700.17.01.278 |
Болт призонный Подробнее |
|
|
| 47 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765 |
Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С Подробнее |
|
|
| 48 | Штифт цилиндрический 12Пр2/2аХ25 ГОСТ 31 |
Штифт цилиндрический 12Пр2/2аХ25 ГОСТ 3125- 60 Подробнее |
|
|
| 49 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Подробнее |
|
|
| 50 | 700.17.01.321 |
Маслопровод Подробнее |
|
