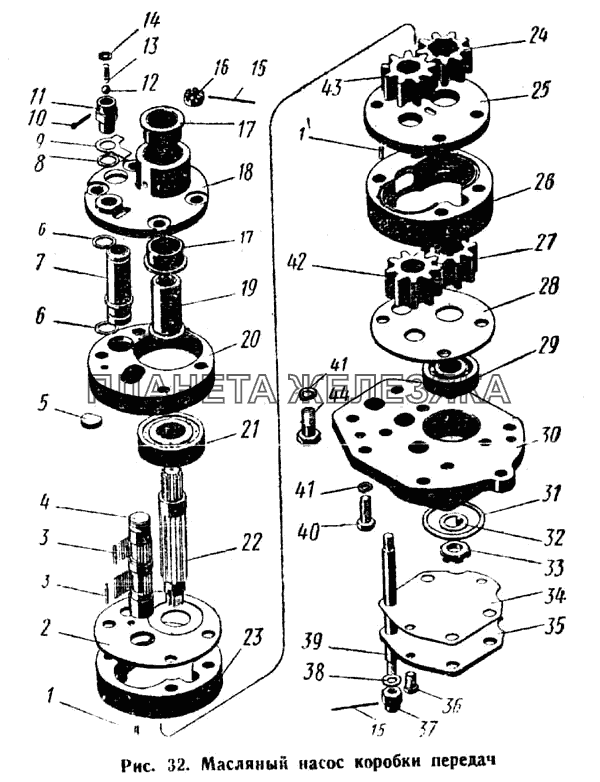

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.04.000 |
Насос в сборе Подробнее |
|
||
| 700.17.04.010 |
Корпус насоса Подробнее |
|
||
| 700.17.04.020 |
Корпус откачивающей секции в сборе Подробнее |
|
||
| 700.17.04.030 |
Корпус нагнетательной секции в сборе Подробнее |
|
||
| 700.17.04.040 |
Крышка насоса верхняя в сборе Подробнее |
|
||
| 700.17.04.050 |
Корпус клапана в сборе Подробнее |
|
||
| 1 | Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128 |
Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128-60 Подробнее |
|
|
| 2 | 700.17.04.037 |
Плита насоса верхняя Подробнее |
|
|
| 3 | Ролик игольчатый 2,5Х20 ГОСТ 6870-54 |
Ролик игольчатый 2,5Х20 ГОСТ 6870-54 Подробнее |
|
|
| 4 | 700.17.04.019 |
Ось Подробнее |
|
|
| 5 | 700.17.04.035 |
Шайба Подробнее |
|
|
| 6 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 |
Кольцо Н1-22Х18-4 ГОСТ 9833-61 Подробнее |
|
|
| 7 | 700.17.04.027-1 |
Трубка Подробнее |
|
|
| 8 | 700.17.04.039 |
Прокладка Подробнее |
|
|
| 9 | Шайба стопорная 15-2 ГОСТ 3693-52 |
Шайба стопорная 15-2 ГОСТ 3693-52 Подробнее |
|
|
| 10 | Шплинт 2,5Х25-001 ГОСТ 397-66 |
Шплинт 2,5Х25-001 ГОСТ 397-66 Подробнее |
|
|
| 11 | 700.17.04.029 |
Корпус клапана Подробнее |
|
|
| 12 | Шарик БV 8 мм Н ГОСТ 3722-60 |
Шарик БV 8 мм Н ГОСТ 3722-60 Подробнее |
|
|
| 13 | 700.15.01.045 |
Пружина Подробнее |
|
|
| 14 | Шайба 4-001 ГОСТ 11371-68 |
Шайба 4-001 ГОСТ 11371-68 Подробнее |
|
|
| 15 | Проволока КО 1,6Х260 мм ГОСТ 792-67 |
Проволока КО 1,6Х260 мм ГОСТ 792-67 Подробнее |
|
|
| 16 | Гайка М10-011 ГОСТ 5933-62 |
Гайка М10-011 ГОСТ 5933-62 Подробнее |
|
|
| 17 | 700.17.04.017 |
Втулка Подробнее |
|
|
| 18 | 700.17.04.016-1 |
Крышка насоса верхняя Подробнее |
|
|
| 19 | 700.17.04.025-1 |
Втулка Подробнее |
|
|
| 20 | 700.17.04.015-1 |
Верхняя часть корпуса насоса Подробнее |
|
|
| 21 | Роликоподшипник 2305К ГОСТ 8328-57 |
Роликоподшипник 2305К ГОСТ 8328-57 Подробнее |
|
|
| 22 | 700.17.04.018 |
Валик насоса Подробнее |
|
|
| 23 | 700.17.04.014 |
Корпус нагнетательной секции Подробнее |
|
|
| 24 | 700.17.04.021 |
Шестерня Подробнее |
|
|
| 25 | 700.17.04.013 |
Плита Подробнее |
|
|
| 26 | 700.17.04.012 |
Корпус откачивающей секции Подробнее |
|
|
| 27 | 700.17.04.022 |
Шестерня Подробнее |
|
|
| 28 | 700.17.04.036 |
Плита насоса нижняя Подробнее |
|
|
| 29 | Шарикоподшипник 304 ГОСТ 8338-57 |
Шарикоподшипник 304 ГОСТ 8338-57 Подробнее |
|
|
| 30 | 700.17.04.011 |
Нижняя часть корпуса насоса Подробнее |
|
|
| 31 | Кольцо пружинное ВЭ-55 ГОСТ 9301-59 |
Кольцо пружинное ВЭ-55 ГОСТ 9301-59 Подробнее |
|
|
| 32 | 700.17.04.032 |
Шайба Подробнее |
|
|
| 33 | 700.17.04.031 |
Гайка Подробнее |
|
|
| 34 | 700.17.04.033 |
Прокладка Подробнее |
|
|
| 35 | 700.17.04.026 |
Крышка Подробнее |
|
|
| 36 | Болт М8Х16-021 ГОСТ 7808-62 |
Болт М8Х16-021 ГОСТ 7808-62 Подробнее |
|
|
| 37 | 700.17.04.041 |
Гайка Подробнее |
|
|
| 38 | Шайба 10-001 ГОСТ 11371-63 |
Шайба 10-001 ГОСТ 11371-63 Подробнее |
|
|
| 39 | 700.17.04.033-1 |
Шпилька призонная Подробнее |
|
|
| 40 | Болт М10Х25 ГОСТ 7808-62 |
Болт М10Х25 ГОСТ 7808- 62 Подробнее |
|
|
| 41 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 42 | 700.17.04.024 |
Шестерня Подробнее |
|
|
| 43 | 700.17.04.023 |
Шестерня Подробнее |
|
|
| 44 | Болт М10Х35 ГОСТ 7808-62 |
Болт М10Х35 ГОСТ 7808-62 Подробнее |
|
